ЕКОН134 преобразователь интерфейса Ethernet — RS-232/RS-485

Цену уточняйте

  • Нет в наличии
ЕКОН134 преобразователь интерфейса Ethernet — RS-232/RS-485
ЕКОН134 преобразователь интерфейса Ethernet — RS-232/RS-485Нет в наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
возврат товара в течение 14 дней по договоренности

Преобразователь ЕКОН134 предназначен для подключения устройств c последовательным интерфейсом (RS-232, RS-485) к сети Ethernet. Он может применяться в системах диспетчеризации, автоматизированных системах учета энерго- и теплоэнергоресурсов как коммерческих, так и технологических.

Функциональные возможности преобразователя ОВЕН ЕКОН134

  • Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
  • Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
  • Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
  • Индикация обмена через последовательные порты

В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.

Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.

Отличительные характеристики

  • 4 последовательных порта для удаленной работы по сети Ethernet (Internet) с одним или несколькими устройствами, оснащенными интерфейсом RS-232/RS-485
  • 2 универсальных последовательных интерфейса RS-232/RS-485, режим работы определяется при помощи встроенных DIP-переключателей
  • Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)
  • Высокая скорость передачи данных по последовательным портам, до 921600 бот посредством сетевого протокола UDP
  • Один полномодемный последовательный порт RS-232
  • Широкий диапазон температур: от -25 до +70 ºС


Технические характеристики


Наименование

Значение

Диапазон напряжений питания постоянного тока, В

от 10 до 30

Максимальная потребляемая мощность, не более, ВА

5

Поддерживаемые интерфейсы

RS-232, RS-485, Ethernet 10/100 Мб/с

Степень защиты корпуса

IP20

Габаритные размеры, мм

77×119,5×30

Масса прибора, кг, не более

0,5

Средний срок службы лет, не менее

8

Характеристики последовательных интерфейсов связи прибора

Наименование

Сигналы

Порт 1

RS-232 (RxD, TxD, GND, RTS, CTS)

RS-485 (A(Data+), B(Data-), GND)

Порт 2

RS-232 (RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD)

Порт 3

RS-232 (RxD, TxD, GND, RTS, CTS)

Порт 4

RS-232 (RxD, TxD, GND, RTS, CTS)

RS-485 (A(Data+), B(Data-), GND)

Параметры интерфейсов

Тип соединителя

RJ45

Максимальная скорость обмена данными, бит/с, не менее

921600

Тип четности

Нет (None), Чет (Even), Нечет (Odd),

Всегда 1 (Mark), Всегда 0 (Spase)

Количество бит данных

5, 6, 7, 8

Количество стоп-бит

1; 1,5; 2

Тип контроля потока

RTS/CTS, DTR/DSR, XON/XOFF, Нет

Условия эксплуатации

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -25 до +70 ºС
  • Верхней предел относительной влажности 95% при 35 ºС без конденсации влаги
  • Атмосферное давление от 85...107 кПа

Тип климатического исполнения прибора – УХЛ4 по ГОСТ15150.
По устойчивости к механическим воздействиям прибор соответствует требованиям ГОСТ Р 51841.



Функциональная схема


функциональная схема ОВЕН ЕКОН134



Схемы подключения


Внешний вид верхней панели прибора ОВЕН ЕКОН134

Внешний вид верхней панели прибора

Блок DIP-переключателей
Разъем питания
Разъем Ethernet

На верхней панели прибора расположены

  • разъем интерфейсов USB 2.0, предназначенный для подключения к прибору
    устройств, оснащенных интерфейсом USB 2.0 (в данной модификации прибора этот интерфейс
    не поддерживается);
  • кнопка «RESET», предназначенная для перезагрузки внутреннего ПО прибора;
  • блок DIP-переключателей – четыре DIP-переключателя предназначены для конфигурирования портов P1, P3, P4 прибора и выбора параметров прибора;
  • разъем питания, предназначенный для подключения к прибору источника питания
    постоянного тока;
  • разъем Ethernet, предназначенный для подключения прибора к сети Ethernet
    10/100Мбит/с.


Применение


Применение ЕКОН134

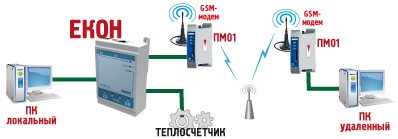

Задача 1. Необходимо с одного устройства с интерфейсом RS-232 снимать информацию на разные компьютеры. Причем один ПК стоит рядом, а 2-й расположен на удаленном расстоянии и подсоединяется к ЕКОН через GSM модем (например, ОВЕН ПМ01).

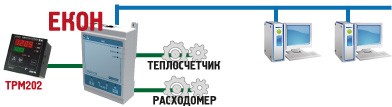

Применение ЕКОН134Задача 2. Необходимо производить опрос устройств с последовательным интерфейсом несколькими ПК, находящимися в сети Ethernet.



Программное обеспечение


Программа «Конфигуратор Виртуальных Портов» («КВП»)

Видит последовательные порты преобразователей ЕКОН, как виртуальные Com-порты на персональном компьютере и позволяет их опрашивать.

В качестве программы опроса через связь ЕКОН-КВП (по сети) может выступать любая программа, которая может опросить подключаемый к ЕКОН прибор по последовательному интерфейсу напрямую:

  • OPC-серверы,
  • Scada-системы с поддержкой драйверов,
  • Программы-конфигураторы
  • другие программы для подключаемых приборов.

Функциональные возможности

  • Автоматический или ручной (по IP-адресу) поиск ЕКОН в сети
  • Удаленное конфигурирование ЕКОН
  • Создание виртуальных COM-портов прибора на ПК
  • Одновременная работа с несколькими приборами
  • Запуск КВП с последней конфигурацией при загрузке Windows
  • Запуск заданной клиентской программы после загрузки КВП

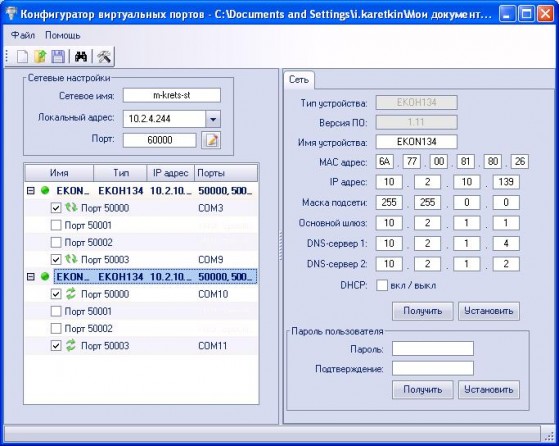

Конфигуратор виртуальных портов

Отличительные особенности КВП

  • Понятный интерфейс пользователя
  • Совместимость с платформой Windows (включая 64 Windows 7, 64-bit)
  • Возможность опроса ЕКОН с выделенным IP-адресом в сети Интернет
  • Сохранение конфигурации и перенос её на другой ПК
  • Контроль IP-адреса, добавленного прибора
  • Постоянный опрос и отображение статуса ЕКОН в сети
  • Отображение обмена по последовательным портам
  • Автоматический перевод сетевых настроек портов ЕКОН на настройки программы открывшей соответствующий виртуальный Com
  • Быстрое переназначение Com-портов




Комплектность


  1. Прибор ЕКОН134
  2. Компакт-диск с ПО
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон










Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипЕКОН134 преобразователь интерфейса Ethernet — RS-232/RS-485
