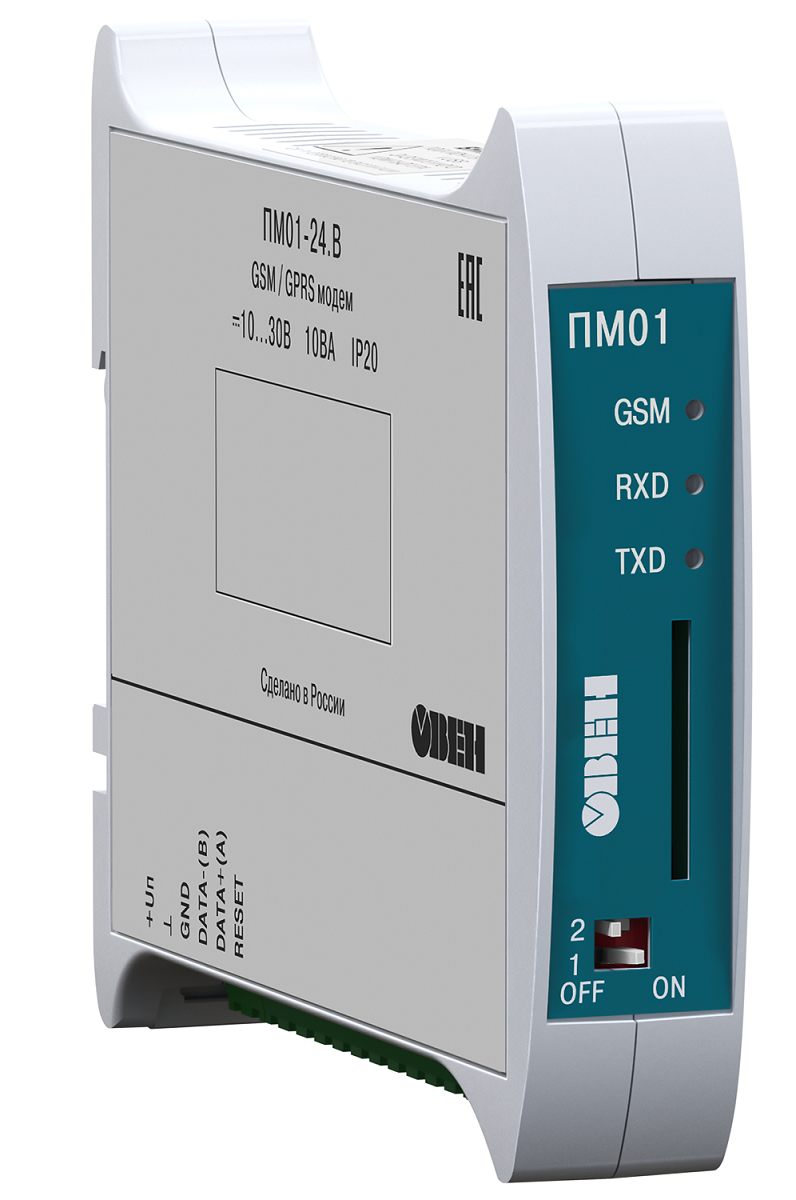

ПМ01 GSM/GPRS модем

ПМ01 GSM/GPRS модем

Цену уточняйте

  • В наличии
ПМ01 GSM/GPRS модем
ПМ01 GSM/GPRS модемВ наличии
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
  • График работы
  • Адрес и контакты

Назначение GSM/GPRS модема ОВЕН ПМ01

GSM/GPRS модем ОВЕН ПМ01 предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM с оборудованием, оснащенным последовательными интерфейсами связи RS232 или RS485.

Преимущества GSM-модема ПМ01

  • Защита от зависания – автоматическая перезагрузка модема
  • Интерфейс RS-232 или RS-485
  • Два варианта напряжения питания: 24 В постоянного и 220 В переменного тока
  • Широкий диапазон температур: -30..+70

Области применения GSM/GPRS модема ОВЕН ПМ01

  • Системы сбора данных, диспетчеризации и управления
  • Автоматические терминалы самообслуживания (платежные, вендинг и др.)
  • Системы охранной и противопожарной безопасности
  • Удаленный контроль датчиков и различного оборудования, оснащенными последовательными интерфейсами
  • Дистанционные измерения
  • Доступ в Интернет

Основные функциональные возможности GSM/GPRS модема ОВЕН ПМ01

  • Прием и передача SMS
  • Прием и передача данных с помощью CSD
  • Прием и передача данных с помощью GPRS
  • Работа с последовательными интерфейсами RS-232* или RS-485**
  • Позволяет производить управление приемом и передачей данных по последовательным интерфейсам RS-232* или RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07
  • Производит индикацию наличия обмена данными по последовательным портам RS-485 или RS-232*
  • Производит индикацию наличия регистрации в сети GSM и наличия передачи данных в режиме GPRS

Для организации обмена данными между SCADA-системой, через модемное соединене CSD, с устройством работающим по протоколу Modbus (ОВЕН ПЛК, модули ввода-вывода ОВЕН, ТРМ200, ТРМ201, ТРМ202, ТРМ138, ТРМ148, ТРМ133М и т.д.), рекомендуем приобрести: Modbus OPC/DDE сервер

* В зависимости от модифицации
** Подключение до 32 устройств, учитывая все особенности и ограничения интерфейса RS-485

Применение GSM/GPRS модема ПМ01 в АСКУЭ

Традиционно перед сетевыми компаниями и производственными предприятиями – потребителями электроэнергии – встаёт задача учёта электроэнергии в промышленном секторе розничного рынка. В качестве устройства связи между удаленными объектами и центром сбора данных в АСКУЭ широко применяется GSM/GPRS-модем ОВЕН ПМ01. Подробнее



Технические характеристики


Наименование

Значение

Диапазон напряжений питания постоянного тока ПМ01-24.АВ, В

от 10 до 30

Диапазон напряжений питания переменного тока ПМ01-220.АВ, Вчастота, Гц

от 90 до 250

от 47 до 63

Максимальная потребляемая мощность, не более, ВА

15

Рабочий частотный диапазон

EGSM900/DCS1800/PCS1900

Класс выходной мощности передатчика

4 (EGSM900), 1 (DCS1800/PCS1900)

Класс мобильного оборудования

В

GPRS мультислот класс

10

Скорость обмена в режиме CSD, бит/с

9600

Скорость обмена в режиме GPRS, бит/с

прием – до 85600

передача – до 42800

Поддерживаемые типы SMS

SMS-MO, SMS-MT, SMS-CB

Поддержка SIM-карт

1,8В и 3В

Интерфейс связи с компьютером*

RS-232/RS-485, RS-485

Диапазон скоростей обмена по последовательному интерфейсу связи , бит/с

1200...115200

Степень защиты корпуса

IP20

Масса модема, кг, не более

0,5

Габаритные размеры модема, мм

120,1×107,1×22,5

Средний срок службы, лет, не менее

8

* В зависимости от модификации

Условия эксплуатации GSM/GPRS модема ОВЕН ПМ01

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -30 до +70 С
  • Верхней предел относительной влажности 80% при 25 С без конденсации влаги
  • Атмосферное давление от 85...107 кПа


Модификации


Модификации GSM/GPRS модем ОВЕН ПМ01

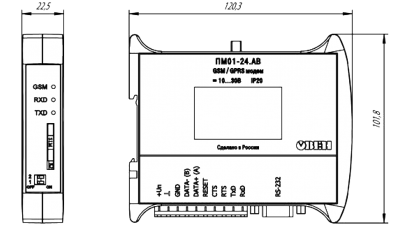

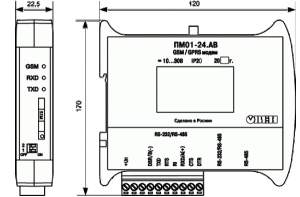

Габаритные и установочные размеры




Схема применения


Схема применения GSM/GPRS модем ОВЕН ПМ01



Инструкции по применению


Использование ПМ01 в качестве средства выхода ПК в интернет

Данный документ является инструкцией по подключению персонального компьютера к сети Интернет через GSM-сервер. В качестве устройства связи выступает GSM/GPRS модем ОВЕН ПМ01.

Данная инструкция расширяет сферу применения GSM/GPRS модема ОВЕН ПМ01.

Скачать

Инструкция по созданию удаленного подключения средой CoDeSys к ОВЕН ПЛК через модем

Данный документ является инструкцией по подключению среды программирования CoDeSys к ОВЕН ПЛК через модемное соединение. В качестве средства соединения могут быть использованы, как GSM-модемы, так и проводные dial-up модемы.

Скачать

Связь с ОВЕН ПЛК через модем ПМ01

Инструкция по организации передачи текущих данных из ОВЕН ПЛК в Lectus OPC через gsm-модем ПМ01 используя CSD-соединение

Скачать

Связь с приборами ОВЕН через модем ПМ01

Инструкция по организации передачи текущих данных из прибора ОВЕН в Lectus OPC через gsm-модем ПМ01 используя CSD-соединение

Скачать

Передача данных с ОВЕН ПЛК на ПК по GPRS

Инструкция по настройке подключения ПЛК1хх к Интернет по GPRS, через GSM-модем ОВЕН ПМ01 для передачи данных на ПК(LectusOPC)

Скачать

Опрос тепловычислителя СПТ943

Инструкция по организации удаленного опроса тепловычислителя СПТ943 программой «ПРОЛОГ» при помощи модема ОВЕН ПМ01 (режим CSD). (инструкция в формате pdf и архив со сторонними программами и руководствами, упоминаемые в инструкции)

Скачать инструкцию (PDF)

Скачать архив (ZIP)

Опрос тепловычислителя ВКТ-7

Инструкция по организации удаленного опроса тепловычислителя ВКТ-7 программой «ВКТ7Easy2 v3.44» при помощи модема ОВЕН ПМ01 (режим CSD).

Скачать инструкцию (PDF)





Готовые решения на базе ОВЕН ПМ01


Примеры

Скачать

Примеры удаленного обмена данными между модулями Мх110 и ПК через CSD-соединение (модем-модем). См. инструкцию

Скачать

Связь ОВЕН ПЛК c ПК через gsm-модем ПМ01, используя CSD-соединение (модем-модем). См. инструкцию

Скачать

Пример связи двух ПЛК100 по средствам дозвона - CSD-соединение: ПЛК1 работает в режиме "дозвона" через заданный период, ПЛК2 работает в режиме "ожидания вызова"

Скачать

Пример связи ПЛК100 и ПК с организацией двух CSD-каналов: основного и аварийного.

Основной – Периодический опрос удаленных объектов (ПЛК) диспетчерским пунктом (ПК). ПК- Master.

Аварийный – передача данных от ПЛК в ДП по аварии. ПЛК-Master.

Скачать

Пример передачи данных между ПЛК (сервер)-ПК(клиент), ПЛК выходит в интернет через ПМ01 (GPRS).См. инструкцию

Скачать

Пример связи 2х ПЛК по GPRS

Скачать

Пример передачи данных между ПЛК(клиент)-ПК(сервер), ПЛК выходит в интернет через ПМ01 (GPRS)

Скачать









Комплектность


  1. Прибор ПМ01
  2. Паспорт и руководство по эксплуатации
  3. Гарантийный талон


Информация для заказа
