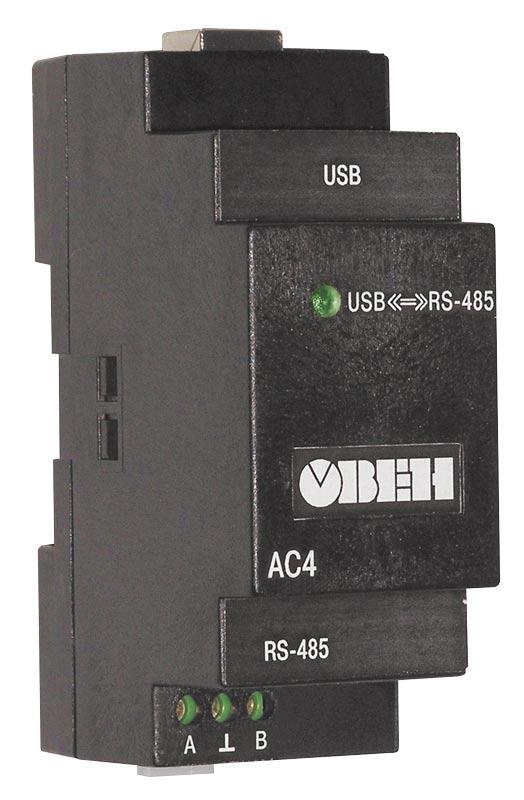

АС4 преобразователь интерфейсов RS-485  USB c гальванической изоляцией

АС4 преобразователь интерфейсов RS-485 USB c гальванической изоляцией

Цену уточняйте

  • В наличии
АС4 преобразователь интерфейсов RS-485  USB c гальванической изоляцией
АС4 преобразователь интерфейсов RS-485 USB c гальванической изоляциейВ наличии
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
  • График работы
  • Адрес и контакты

С января 2017 года преобразователь АС4 выпускается с обновленным набором микросхем от SiliconLabs.

Это обеспечивает простую автоматическую установку драйверов COM-порта на операционные системы Windows 7/8/8.1/10 и расширяет перечень поддерживаемых операционных систем.

Назначение преобразователя интерфейсов ОВЕН АС4

Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Основные функции преобразователя интерфейсов ОВЕН АС4

  • Взаимное преобразование сигналов интерфейсов RS-485 и USB
  • Автоматическое определение направления передачи данных
  • Гальваническая изоляция интерфейсов
  • Создание виртуального сом-порта при подключении прибора к ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом
  • Питание от шины usb
  • Встроенные согласующие резисторы

Поддерживаемые операционные системы

  • Windows XP/Server 2003/Vista/7/8/8.1/10
  • Mac OS X
  • Linux 2.6.x/3.x.x


Технические характеристики


Наименование

Значение

Питание

Входное напряжение питания DC, В

4,75...5,25

Класс защиты по ГОСТ 12.2.007.0-75

III

Потребляемая мощность, Вт

0,5

Электрическая прочность изоляции, В

1500

Интерфейс USB

Стандарт

USB 2.0

Разъем

Тип B

Передаваемые сигналы

D+, D-

Максимальная длина линии связи, м

3

Интерфейс RS-485

Стандарт

EIA/TIA-485

Разъем

Клеммы

Передаваемые сигналы

A(Data+), B(Data-)

Максимальная скорость передачи данных, бит/с

115200

Максимальная длина линии связи, м

1200

Максимальное количество приборов, шт

32*

Корпус

Габаритные размеры, мм

36×93×57

Степень защиты

IP20

Крепление

На DIN-рейку

Масса, г

65

* 256 с использованием повторителей интерфейса RS-485, например, АС5

Условия эксплуатации

Наименование

Значение

Температура окружающего воздуха, °С

-20...+75

Температура транспортировки и хранения, °С

-25...+55

Относительная влажность воздуха (при температуре +25 °С и ниже), %

Не более 80 (без конденсации влаги)

Высота над уровнем моря, м

1000



Габаритные размеры

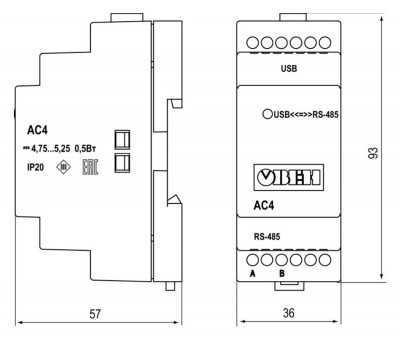

Габаритные размеры АС4

Габаритные размеры АС4

Прибор изготавливается в пластиковом корпусе, предназначенном для крепления на DIN-рейку 35 мм.

На лицевой стороне располагается:

  • Светодиод «USB<>RS-485» – индикация состояния прибора.

На верхней стороне располагается:

  • Разъем интерфейса USB.

На нижней стороне располагаются:

  • Разъем интерфейса RS-485.
  • DIP-переключатели – выбор встроенного согласующего резистора.

Положение*

Согласующий резистор

Положение 1

Отключен

Положение 2

620 Ом ±5 %

Положение 3

120 Ом ±5 %

Положение 4

100 Ом ±5 %

* Белый цвет – положение переключателя.



Схемы подключения

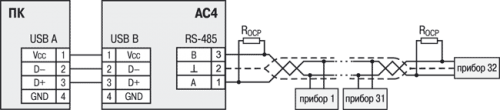

Cхема подключения АС4

Cхема подключения АС4

При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 256 приборов.

Подключение АС4 к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4 к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.



Архив


Архив драйверов для преобразователей АС4, выпускаемых до января 2017 года.
АС4 USB драйвер для Windows 7/8.0/8.1/10 Скачать
АС4 USB драйвер для Windows XP/Vista Скачать






Комплектность


  • Прибор АС4
  • Кабель USB 2.0 A-B
  • Компакт-диск с ПО
  • Паспорт и руководство по эксплуатации
  • Гарантийный талон










Информация для заказа
  • Цена: Цену уточняйте
