Индуктивные бесконтактные выключатели KIPPRIBOR серии LK – это датчики, выполненные в пластиковом компактном корпусе, предназначенном для установки на плоскость. Датчики LK реагируют на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть датчиков KIPPRIBOR серии LK может быть расположена в торцевой (модификации LK) или верхней (модификации LKF) части корпуса. Номинальное расстояние срабатывания (Sn) датчиков LK зависит от модификации и может составлять 2, 2,5, 4, 12 мм.
К основным особенностям индуктивных датчиков серии LK можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LK для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LK достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами. Еще одной отличительной особенностью индуктивных датчиков KIPPRIBOR серии LK является возможность их установки на плоскость компактный размер корпуса. Это позволяет использовать датчики серии LK в условиях ограниченного пространства, а также в случаях, если применение датчиков цилиндрической формы не представляется возможным.
Ширина корпуса 8 мм
Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
10...30 VDC | NPN 3-проводная | NO | 2,5 мм | 500 Гц | LK08M-23.2,5N1.U1.K |
NC | LK08M-23.2,5N2.U1.K | ||||
PNP 3-проводная | NO | LK08M-23.2,5P1.U1.K | |||
NC | LK08M-23.2,5P2.U1.K | ||||
NPN 3-проводная | NO | LKF08M-20.2,5N1.U1.K | |||
NC | LKF08M-20.2,5N2.U1.K | ||||
PNP 3-проводная | NO | LKF08M-20.2,5P1.U1.K | |||
NC | LKF08M-20.2,5P2.U1.K |
Ширина корпуса 10 мм
Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
10...30 VDC | NPN 3-проводная | NO | 2 мм | 500 Гц | LKF10M-27.2N1.U1.K |
NC | LKF10M-27.2N2.U1.K | ||||
PNP 3-проводная | NO | LKF10M-27.2P1.U1.K | |||
NC | LKF10M-27.2P2.U1.K | ||||
NPN 3-проводная | NO | 4 мм | LKF10M-27.4N1.U1.K | ||
NC | LKF10M-27.4N2.U1.K | ||||
PNP 3-проводная | NO | LKF10M-27.4P1.U1.K | |||
NC | LKF10M-27.4P2.U1.K |
Ширина корпуса 18 мм
Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
10...30 VDC | NPN 3-проводная | NO | 4 мм | 500 Гц | LK18M-35.4N1.U1.K |
NC | LK18M-35.4N2.U1.K | ||||
PNP 3-проводная | NO | LK18M-35.4P1.U1.K | |||
NC | LK18M-35.4P2.U1.K | ||||
NPN 4-проводная | NO+NC | LK18M-35.4N4.U1.K | |||
PNP 4-проводная | NO+NC | LK18M-35.4P4.U1.K | |||
10...60 VDC | 2-проводная | NO | LK18M-35.4D1.U4.K | ||
NC | LK18M-35.4D2.U4.K | ||||
10...30 VDC | NPN 3-проводная | NO | 12 мм | LK18M-35.12N1.U1.K | |
NC | LK18M-35.12N2.U1.K | ||||
PNP 3-проводная | NO | LK18M-35.12P1.U1.K | |||
NC | LK18M-35.12P2.U1.K | ||||
NPN 4-проводная | NO+NC | LK18M-35.12N4.U1.K | |||
PNP 4-проводная | NO+NC | LK18M-35.12P4.U1.K | |||
10...60 VDC | 2-проводная | NO | LK18M-35.12D1.U4.K | ||
NC | LK18M-35.12D2.U4.K |
Технические характеристики
Параметр | Значение параметра | ||
Ширина корпуса 8 мм | Ширина корпуса 10 мм | Ширина корпуса 18 мм | |
Напряжение питания | 10...30 VDC | 10...30 VDC | 10...30 VDC |
Номинальный ток нагрузки | <10 мА | ||
Масимальный ток нагрузки | ≤ 100 мА | ≤ 200 мА | |
Ток утечки | ≤ 0,01 мА | ||
Падение напряжения | ≤ 1,5 В | ||
Защита от перегрузки | да | ||
Точка срабатывания защиты | 120 мА | 220 мА | |
Защита от переполюсовки | да | ||
Защита от короткого замыкания | да | ||
Гистерезис переключения | ≤ 15 % Sr(1) | ||
Точность повторения | ≤ 1 % Sr(1) | ||
Индикация срабатывания | Светодиод | ||
Материал корпуса | Поликарбонат | ABS пластик | |
Материал активной части | Поликарбонат | ABS пластик | |
Температура эксплуатации | -25...+70 °C | ||
Температурная погрешность | ≤ 10 % Sr(1) | ||
Степень защиты | IP 67 | ||
Электрическое подключение | Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.
Модификации
Например: LK18M-35.4N1.U1.K
Вы заказали: Индуктивный датчик с расположением чувствительной части с торца, с прямоугольным корпусом шириной 18 мм, с номинальным расстоянием срабатывания 4 мм; схемой подключения – трехпроводной NPN, коммутационной функцией – NO; напряжением питания 10...30 VDC; кабельным выводом 2 м.

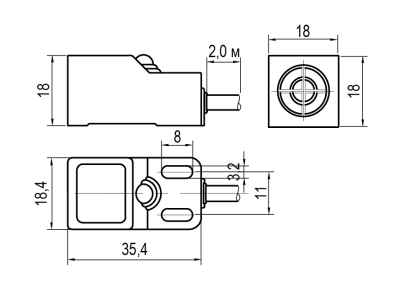

Габаритные размеры

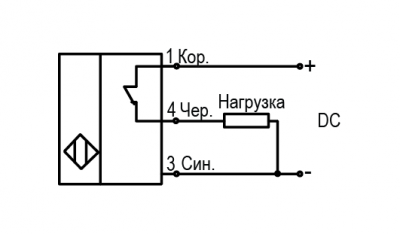

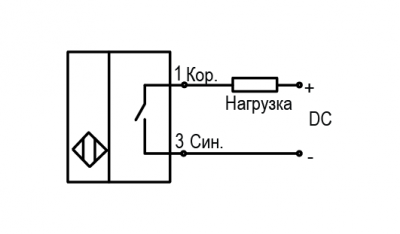

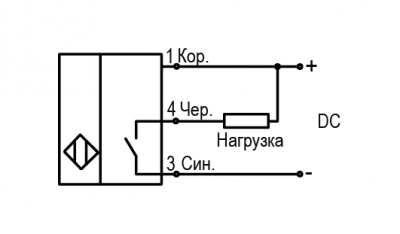

Схемы подключения
Комплектность
В комплект входит датчик с кабелем присоединения длиной 2 м
Упаковка
Варианты упаковки | Пакет (1 шт.) |
Масса одного датчика | LK/LKF08 (ширина корпуса 8 мм) – не более 12 г LKF10 (ширина корпуса 10 мм) – не более 20 г LK18 (ширина корпуса 18 мм) – не более 58 г |
