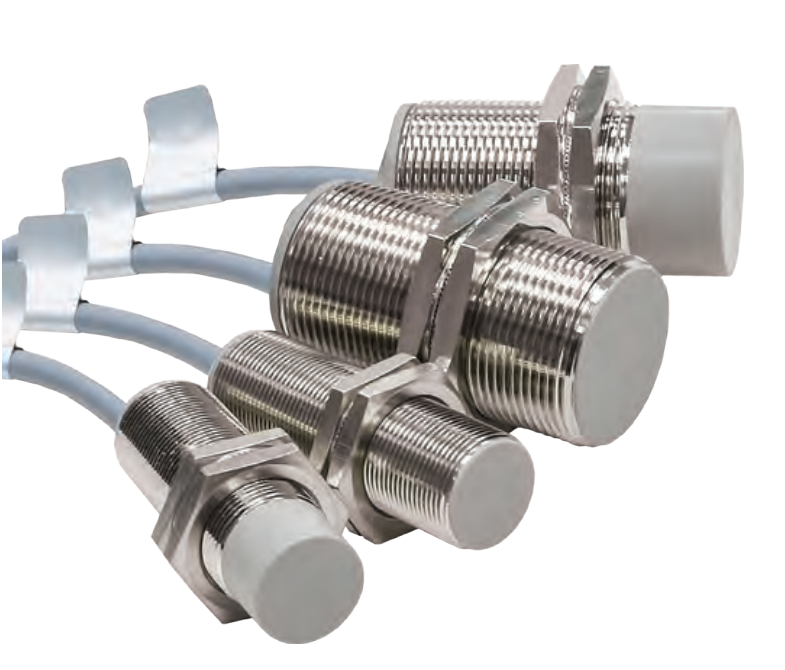

Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.
К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Диаметр корпуса 8 мм
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
1 мм |
500 Гц |
LA08-45.1N1.U1.K |
NC |
LA08-45.1N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA08-45.1N4.U1.K |
|||
PNP 3-проводная |
NO |
LA08-45.1P1.U1.K |
|||
NC |
LA08-45.1P2.U1.K |
||||
PNP 4-проводная |
NO+NC |
LA08-45.1P4.U1.K |
|||
Неутапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
2 мм |
300 Гц |
LA08M-45.2N1.U1.K |
NC |
LA08M-45.2N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA08M-45.2N4.U1.K |
|||
PNP 3-проводная |
NO |
LA08M-45.2P1.U1.K |
|||
NC |
LA08M-45.2P2.U1.K |
||||
PNP 4-проводная |
NO+NC |
LA08M-45.2P4.U1.K |
Диаметр корпуса 12 мм
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
2 мм |
2 кГц |
LA12-50.2N1.U1.K |
NC |
LA12-50.2N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA12-50.2N4.U1.K |
|||
PNP 3-проводная |
NO |
LA12-50.2P1.U1.K |
|||
NC |
LA12-50.2P2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA12-50.2P4.U1.K |
|||
10...60 VDC |
2-проводная |
NO |
LA12-50.2D1.U4.K |
||
NC |
LA12-50.2D2.U4.K |
||||
20...250 VAC |
3-проводная(2) |
NO |
25 Гц |
LA12-60.2A1.U7.K |
|
NC |
LA12-60.2A2.U7.K |
||||
Неутапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
4 мм |
1 кГц |
LA12M-50.4N1.U1.K |
NC |
LA12M-50.4N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA12M-50.4N4.U1.K |
|||
PNP 3-проводная |
NO |
LA12M-50.4P1.U1.K |
|||
NC |
LA12M-50.4P2.U1.K |
||||
PNP 4-проводная |
NO+NC |
LA12M-50.4P4.U1.K |
|||
10...60 VDC |
2-проводная |
NO |
LA12M-50.4D1.U4.K |
||
NC |
LA12M-50.4D2.U4.K |
||||
20...250 VAC |
3-проводная(2) |
NO |
25 Гц |
LA12M-60.4A1.U7.K |
|
NC |
LA12M-60.4A2.U7.K |
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 18 мм
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
5 мм |
1 кГц |
LA18-55.5N1.U1.K |
NC |
LA18-55.5N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA18-55.5N4.U1.K |
|||
PNP 3-проводная |
NO |
LA18-55.5P1.U1.K |
|||
NC |
LA18-55.5P2.U1.K |
||||
PNP 4-проводная |
NO+NC |
LA18-55.5P4.U1.K |
|||
10...60 VDC |
2-проводная |
NO |
LA18-55.5D1.U4.K |
||
NC |
LA18-55.5D2.U4.K |
||||
20...250 VAC |
3-проводная(2) |
NO |
25 Гц |
LA18-55.5A1.U7.K |
|
NC |
LA18-55.5A2.U7.K |
||||
Неутапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
8 мм |
500 Гц |
LA18M-55.8N1.U1.K |
NC |
LA18M-55.8N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA18M-55.8N4.U1.K |
|||
PNP 3-проводная |
NO |
LA18M-55.8P1.U1.K |
|||
NC |
LA18M-55.8P2.U1.K |
||||
PNP 4-проводная |
NO+NC |
LA18M-55.8P4.U1.K |
|||
10...60 VDC |
2-проводная |
NO |
LA18M-55.8D1.U4.K |
||
NC |
LA18M-55.8D2.U4.K |
||||
20...250 VAC |
3-проводная(2) |
NO |
25 Гц |
LA18M-55.8A1.U7.K |
|
NC |
LA18M-55.8A2.U7.K |
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 30 мм
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
10 мм |
300 Гц |
LA30-55.10N1.U1.K |
NC |
LA30-55.10N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA30-55.10N4.U1.K |
|||
PNP 3-проводная |
NO |
LA30-55.10P1.U1.K |
|||
NC |
LA30-55.10P2.U1.K |
||||
PNP 4-проводная |
NO+NC |
LA30-55.10P4.U1.K |
|||
10...60 VDC |
2-проводная |
NO |
LA30-55.10D1.U4.K |
||
NC |
LA30-55.10D2.U4.K |
||||
20...250 VAC |
3-проводная(2) |
NO |
25 Гц |
LA30-80.10A1.U7.K |
|
NC |
LA30-80.10A2.U7.K |
||||
Неутапливаемое исполнение |
|||||
10...30 VDC |
NPN 3-проводная |
NO |
15 мм |
150 Гц |
LA30M-55.15N1.U1.K |
NC |
LA30M-55.15N2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA30M-55.15N4.U1.K |
|||
PNP 3-проводная |
NO |
LA30M-55.15P1.U1.K |
|||
NC |
LA30M-55.15P2.U1.K |
||||
NPN 4-проводная |
NO+NC |
LA30M-55.15P4.U1.K |
|||
10...60 VDC |
2-проводная |
NO |
LA30M-55.15D1.U4.K |
||
NC |
LA30M-55.15D2.U4.K |
||||
20...250 VAC |
3-проводная(2) |
NO |
25 Гц |
LA30M-80.15A1.U7.K |
|
NC |
LA30M-80.15A2.U7.K |
(2) – третий провод используется для заземления корпуса.
_x000D_Технические характеристики
Параметр |
Значение параметра |
||||||
М08 |
М12 |
М18 |
М30 |
||||
DC |
DC |
AC |
DC |
AC |
DC |
AC |
|
Напряжение питания |
10...30 VDC |
10...30 VDC; 10...60 VDC; |
20...250 VAC |
10...30 VDC; 10...60 VDC; |
20...250 VAC |
10...30 VDC; 10...60 VDC; |
20...250 VAC |
Номинальный ток нагрузки |
≤ 200 мА |
≤ 200 мА |
≤ 400 мА |
≤ 200 мА |
≤ 400 мА |
≤ 200 мА |
≤ 400 мА |
Минимальный ток нагрузки |
- |
- |
≥ 5 мА |
- |
≥ 5 мА |
- |
≥ 5 мА |
Ток утечки |
≤ 0,01 мА |
≤ 0,01 мА |
≤ 1,8 мА |
≤ 0,01 мА |
≤ 1,8 мА |
≤ 0,01 мА |
≤ 1,8 мА |
Падение напряжения |
≤ 2 В |
≤ 1,5 В |
≤ 8 В |
≤ 1,5 В |
≤ 8 В |
≤ 1,5 В |
≤ 8 В |
Защита от перегрузки |
да |
да |
нет |
да |
нет |
да |
нет |
Точка срабатывания защиты |
220 мА |
220 мА |
- |
220 мА |
- |
220 мА |
- |
Защита от переполюсовки |
да |
да |
- |
да |
- |
да |
- |
Защита от короткого замыкания |
нет |
||||||
Гистерезис переключения |
≤ 15 % Sr(1) |
||||||
Точность повторения |
≤ 1 % Sr(1) |
||||||
Индикация срабатывания |
Светодиод |
||||||
Материал корпуса |
Никелированная латунь |
||||||
Материал активной части |
Ударопрочный конструкционный пластик |
||||||
Температура эксплуатации |
-25...+70 °C |
||||||
Температурная погрешность |
≤ 10 % Sr(1) |
||||||
Степень защиты |
IP67 |
||||||
Электрическое подключение |
Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.
Модификации
Например: LA12-55.5N1.U1.K
Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
Комплектность
В комплект входит датчик с кабелем присоединения (длина 2 м)
Упаковка
Варианты упаковки |
пакет (1 шт.) |
Масса одного датчика |
LA08 (с диаметром корпуса 8 мм) – не более 40 г |
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Бесконтактные индуктивные датчики KIPPRIBOR серии LA |
