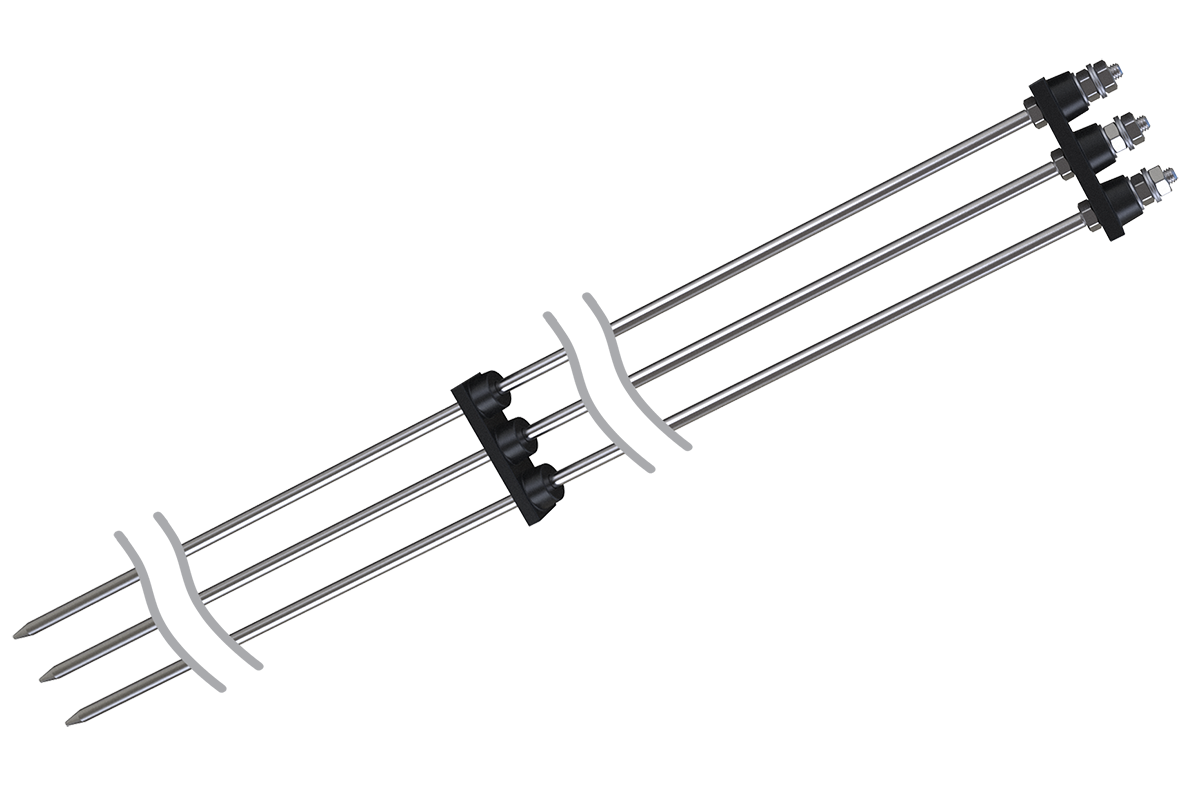

ДУ кондуктометрические датчики уровня для открытых резервуаров

Многоэлектродные датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.

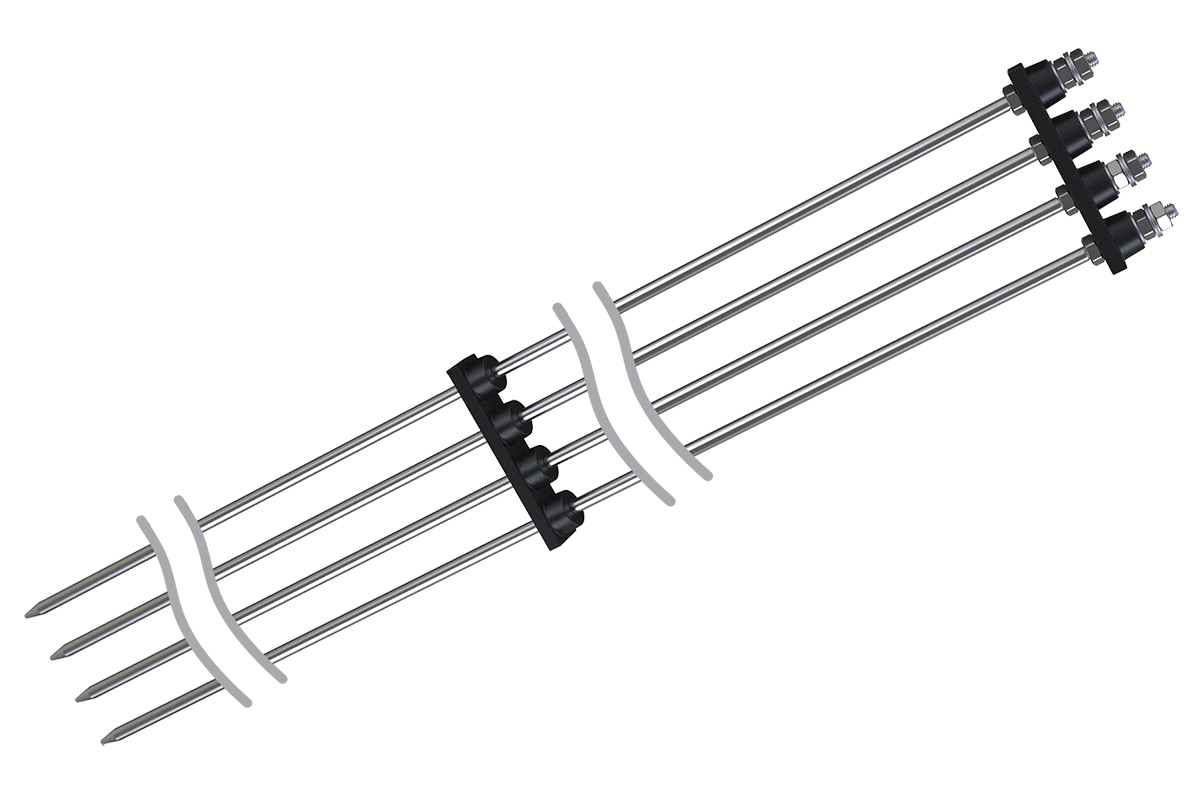

Выпускаются 3-, 4-, 5-электродные датчики уровня длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.

Материал электродов датчиков – сталь нерж. 12Х18Н10Т.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.

В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

Принцип действия

Пример применения (неметаллический резервуар)





Технические характеристики

Тип датчиков и модификация
	ДУ.3	ДУ.4	ДУ.5
Габаритный чертеж
Количество стержней (электродов)	3	4	5
Длина стержней, L	0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м
Присоединительные размеры	H=34 мм	H=45 мм	H=56 мм
Материал	Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик
Максимальная рабочая температура	85 °С
Конструктивные преимущества	Возможность укорачивать длину поставляемых датчиков до требуемой – в зависимости от условий применения

Модификации

Обозначение при заказе ДУ.3, ДУ.4, ДУ.5
