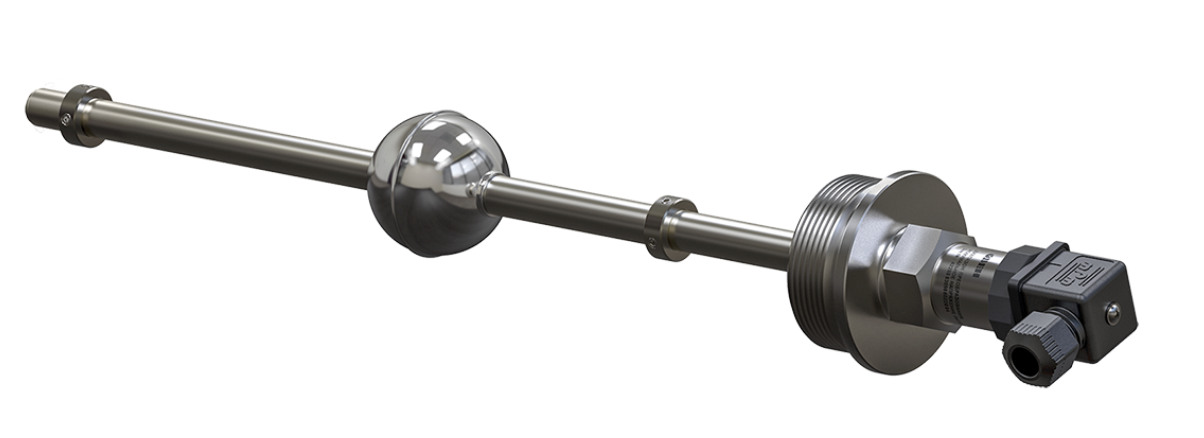

ПДУ-И поплавковый уровнемер с выходным сигналом 4…20 мА

Поплавковые уровнемеры ОВЕН ПДУ-И представляют собой преобразователь уровня жидкости с выходным сигналом 4…20 мА.

Датчики предназначены для систем регулирования и управления на объектах водоканалов, пищевой и химической промышленности, используются в составе систем контроля уровня жидкости в различных резервуарах и в чистых естественных водоемах. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

• Бюджетная цена.
• Простой и быстрый ввод в эксплуатацию.
• Высокая химическая и коррозионная стойкость.
• Устойчивость высоким температурам.
• Возможность использования в любых емкостях.
• Срок службы – 10 лет.

Основные характеристики

• Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
• Дискретность преобразования: 5 или 10 мм.
• Температура измеряемой среды: – 60…+ 125 °C.
• Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
• Плотность рабочей среды: ≥ 0,65 г/см3.
• Возможно изготовление с резьбовым креплением G2.
• Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
• Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

* срок изготовления и стоимость предоставляется по запросу.

Типы присоединения к процессу

Технические характеристики

• Наименование параметра	Значение
  Электрические параметры
  Схема подключения	Двухпроводная
  Род питающего тока	Постоянный
  Напряжение питания, В	12…36
  Выходной сигнал, мА	4…20
  Потребляемая мощность, Вт, не более	1
  Сопротивление нагрузки, Ом, не более	определяется по формуле: (U – 8)·50, где U – напряжение питания, В
  Метрологические характеристики
  Диапазон преобразования уровня, мм	от 0 до 250...4000 (в зависимости от исполнения)
  Дискретность преобразования уровня, мм	5 или 10
  Дополнительная погрешность преобразования от температуры, % на 10 °С, не более	0,2
  Конструктивные параметры
  Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
  Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением)	G2
  Размер «под ключ» (для датчика с резьбовым присоединением), мм	36
  Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
  Степень защиты по ГОСТ 14254	IP65

  Условия эксплуатации

  • Температура окружающей среды от -40 до +85 °С.
  • Температура контролируемой среды от -60 до +125 °С.
  • Давление контролируемой среды:
    • не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
    • не более 1 МПа для датчиков с присоединением CLAMP
  • Плотность контролируемой среды не менее 0,65 г/см³.
  • Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Габаритные и присоединительные размеры датчиков

• Датчики с присоединительной резьбой G2



  ПДУ-И c L = 250…1250 мм



  ПДУ-И c L = 1500…4000 мм

  Датчики с присоединением типа CLAMP в соответствии с DIN 32676



  ПДУ-И c L = 250…1250 мм
  (штуцер DN65)



  ПДУ-И c L = 1500…4000 мм
  (штуцер DN65)

  Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015



  ПДУ-И c L = 250…1250 мм
  (фланец Ф.65.6.01.А)



  ПДУ-И c L = 1500…4000 мм
  (фланец Ф.65.6.01.А)



Модификации

• ОВЕН ПДУ-И с присоединением G2



  ПДУ-И.Х.Х

  ОВЕН ПДУ-И с присоединением типа CLAMP в соответствии с DIN 32676



  ПДУ-И.Х.Х.CLХ

  ОВЕН ПДУ-И с фланцевым присоединением в соответствии с ГОСТ 33259-2015



  ПДУ-И.Х.Х.Ф.Х.Х.01.Х
