ПДУ поплавковые сигнализаторы уровня

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Среда применения

Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

• Сигнализация от 1 до 3 уровней жидкости.
• Длина штока от 50 мм до 3 метров.
• Присоединение: резьба М10×1 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3), G1, G2; CLAMP в соответствие с DIN 43650 А (DN = 40, 65, 80, 100 мм).
• Устойчивы к пене и пузырькам.
• Подходят для работы с вязкими жидкостями (ПДУ-3).
• Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)
• Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

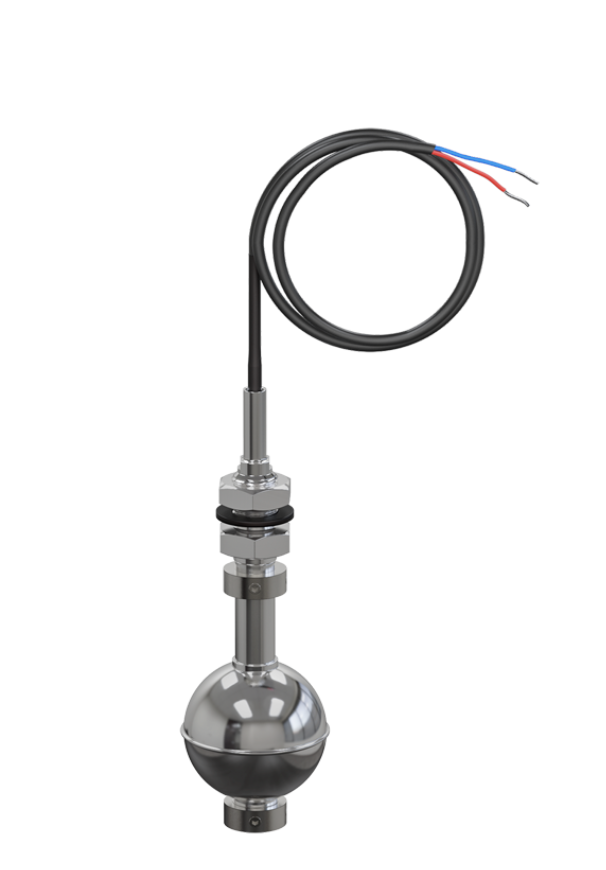

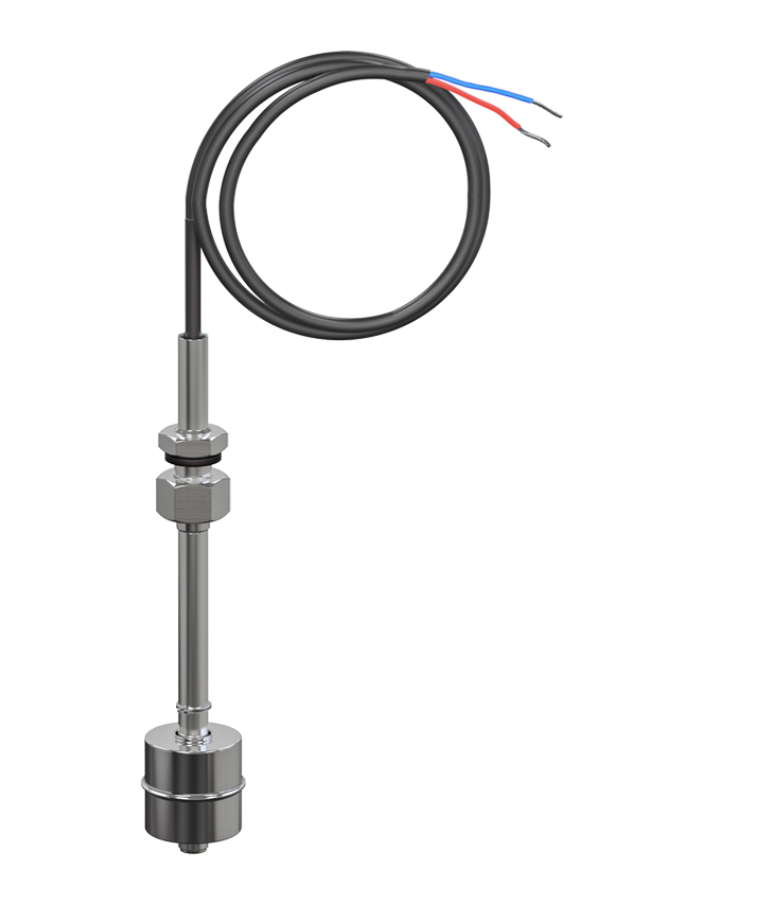

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Модификации одноуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации трехуровневых датчиков

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1. - Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-разомкнутым контактом

б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики

• Параметр	Значение
  	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х	ПДУ-2H.X	ПДУ-3H.X
  Электрические параметры*
  Максимальная коммутируемая мощность	10 Вт		30 Вт	10 Вт	30 Вт
  Максимальный коммутируемый (постоянный или переменный) ток	0,5 А		2 А	0,5 А	2 А
  Максимальное коммутируемое (постоянное или переменное) напряжение	180 В		230 В	180 В	230 В
  Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 × 106
  Конструктивные параметры
  Количество сигнализируемых уровней**	1; 2	1; 2; 3		1; 2
  Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное		Вертикальное (наружный монтаж)
  Максимальная длина штока до нижнего уровня L	2500 мм		3000 мм	2500 мм	3000 мм
  Нормальное состояние контактов датчика:
  ПДУ-Х.Х, ПДУ-ХН.Х	Нормально-разомкнутое
  ПДУ-Х.Х.К, ПДУ-ХН.Х.К	Нормально-замкнутое
  Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
  Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
  Габаритные размеры	См. Приложение А РЭ
  Минимальная длина кабельного вывода	1 м***

  ПРИМЕЧАНИЕ

  * Параметры искробезопасных электрических цепей датчиков во взрывозащищенном исполнении приведены в разделе 3 РЭ.

  ** Зависит от исполнения.

  *** Длина кабельного вывода определяется при заказе.

  Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

Модификации

• Одноуровневые поплавковые датчики уровня ОВЕН ПДУ



  ПДУ-Х.1.Х.Х/Х

   Двухуровневые поплавковые датчики уровня ОВЕН ПДУ



  ПДУ-Х.2.Х.Х.Х.Х/Х

  Внимание!

  • Полная длина датчиков ПДУ-1.2 и ПДУ-2.2 составляет (L + 5) мм.
  • Полная длина датчиков ПДУ-3.2 составляет (L + 8) мм.

  Ознакомьтесь с габаритными чертежами.

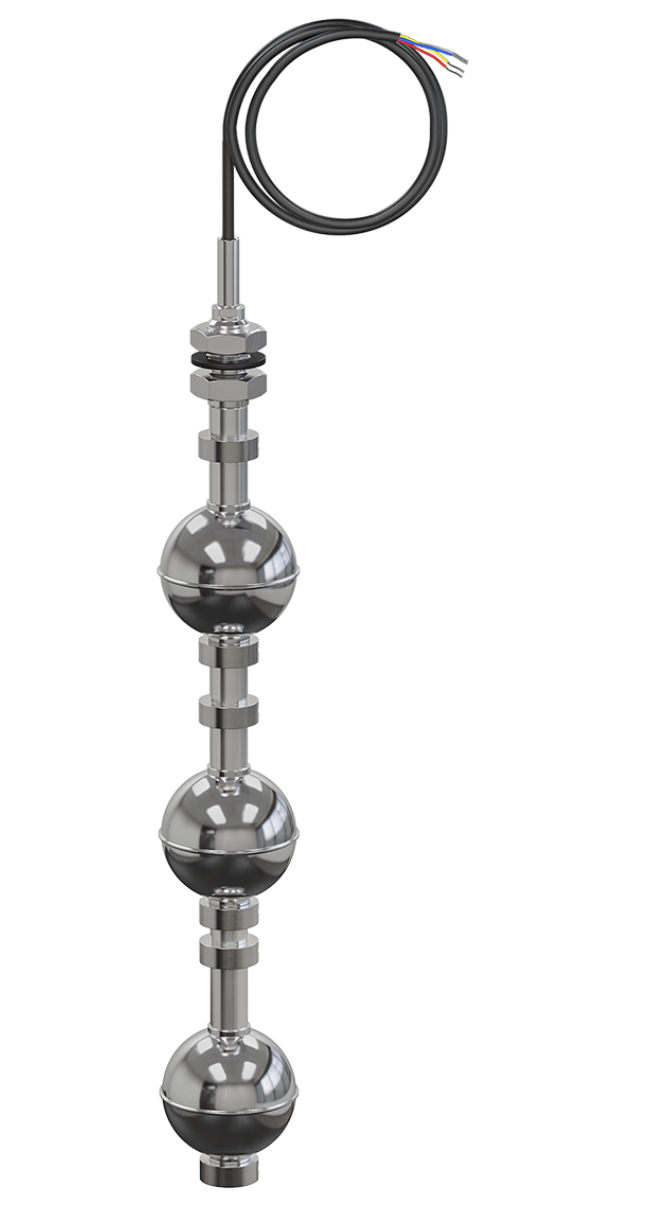

  Трехуровневые поплавковые датчики уровня ОВЕН ПДУ



  ПДУ-3.3.Х.Х.Х.Х.Х.Х/Х

  Внимание!

  • Полная длина датчиков ПДУ-3.3 составляет (L + 8) мм.

  Ознакомьтесь с габаритными чертежами.

  Одноуровневые ПДУ с наружным монтажом



  ПДУ-Х.1.Х.Х.Х

  Поплавковые датчики уровня ОВЕН ПДУ-XH.2



  ПДУ-Х.2.Х.Х.Х.Х.Х

  Примеры обозначения датчиков при заказе

  ПДУ-1.2.500.300.К/1

  Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с горизонтальным типом монтажа, имеющий два сигнализируемых уровня, цилиндрический поплавок, шток длиной 500 мм до нижнего уровня и 300 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально разомкнутый, для верхнего уровня – нормально замкнутый, с длиной кабельного вывода 1 м.

  ПДУ-2.1.100/1-Ex

  Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутый тип контакта, с длиной кабельного вывода 1 м.

  ПДУ-3.3.1000.500.К.200/5

  Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 200 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутые, для среднего уровня – нормально замкнутый, кабельный вывод длиной 5 м.

  ПДУ-3Н.2.1000.500.К.CL100

  Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ с наружным вертикальным типом монтажа, имеющий два сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально разомкнутый, для верхнего уровня – нормально замкнутый, с типом присоединения CLAMP 100.



Габаритные чертежи

• Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

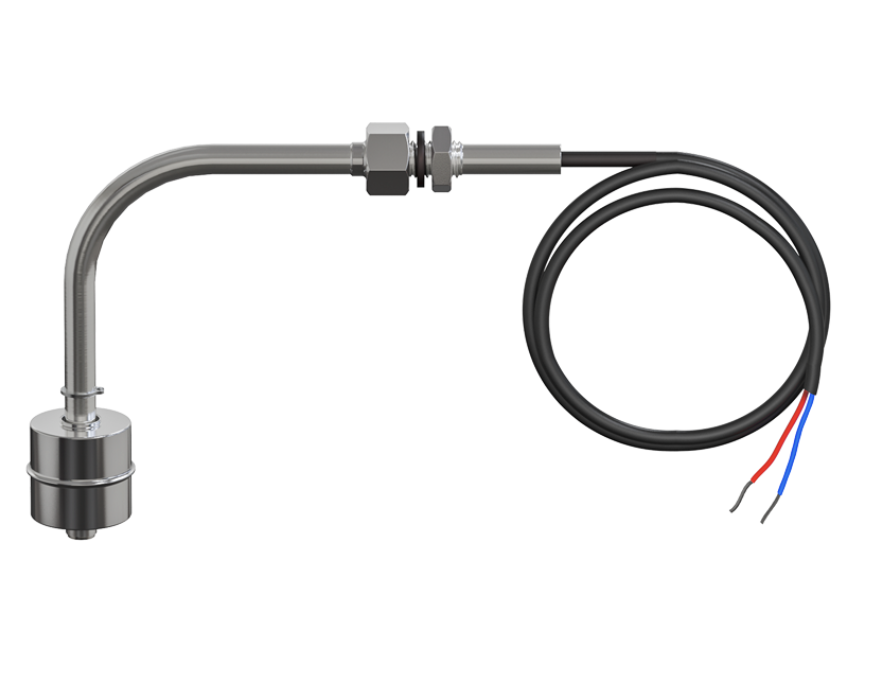

  Поплавковые датчики уровня горизонтального монтажа ПДУ-1.1



  Поплавковые датчики уровня вертикального монтажа ПДУ-2.1



  Поплавковые датчики уровня вертикального монтажа ПДУ-3.1

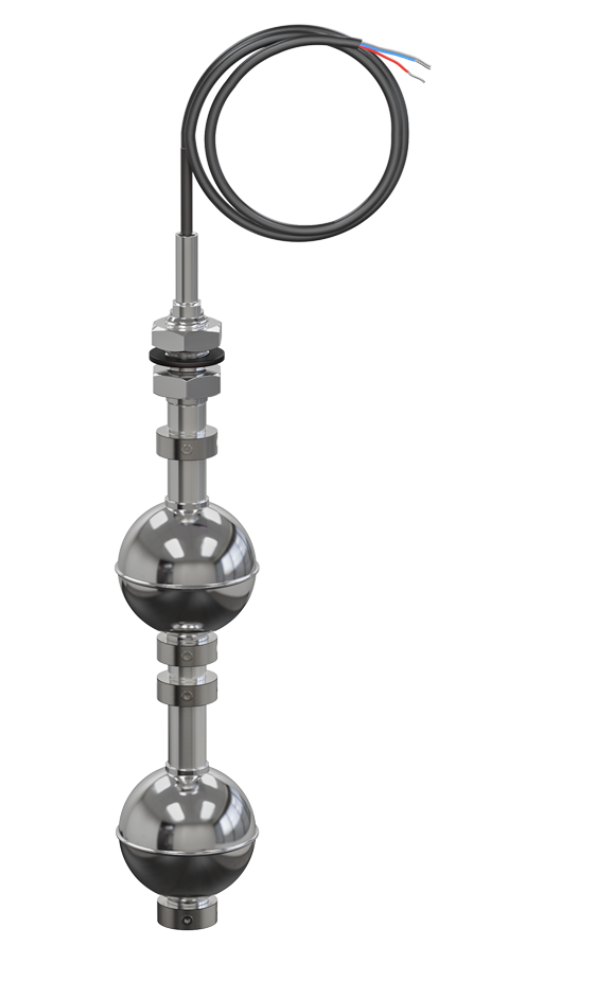

  Двухуровневые поплавковые датчики уровня ОВЕН ПДУ



  Поплавковые датчики уровня горизонтального монтажа ПДУ-1.2

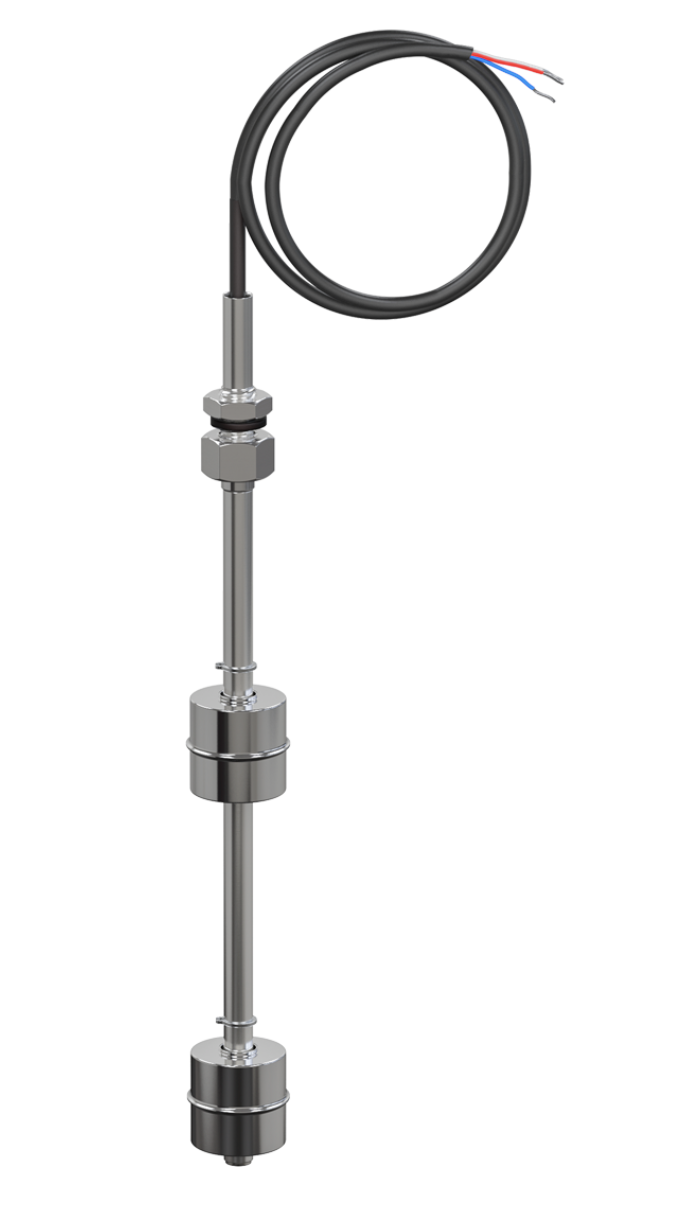

  Поплавковые датчики уровня вертикального монтажа ПДУ-2.2



  Поплавковые датчики уровня вертикального монтажа ПДУ-3.2

  Трехуровневые поплавковые датчики уровня ОВЕН ПДУ



  Поплавковые датчики уровня вертикального монтажа ПДУ-3.3

  Одноуровневые поплавковые датчики уровня овен с разъемом стандарта DIN 43650



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.1.G1



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.G2



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.1.CL40



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.CL65



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.CL80



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.CL100

  Двухуровневые поплавковые датчики уровня овен с разъемом стандарта DIN 43650



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.2.G1



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.G2



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.2.CL40



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.CL65



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.CL80



  Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.CL100
