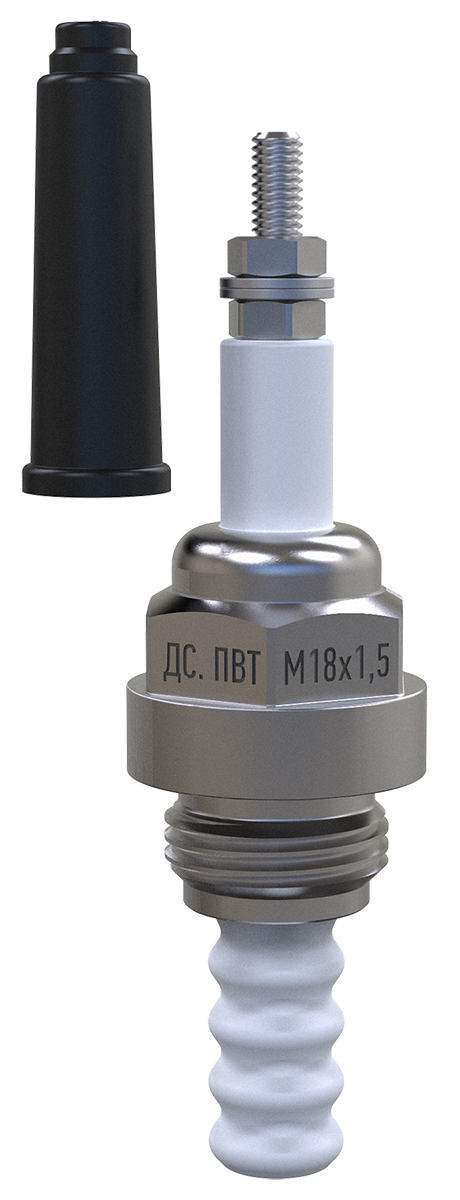

ДС универсальные кондуктометрические датчики уровня

Цену уточняйте

  • В наличии
ДС универсальные кондуктометрические датчики уровня
ДС универсальные кондуктометрические датчики уровняВ наличии
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
  • График работы
  • Адрес и контакты

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Модификации кондуктометрических датчиков уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

Модификация

ДС.ПВТ

ДС.2

ДС.П

ДС.П.3

Рабочее давление

2,5 МПа

0,25 МПа

0,1 МПа

2 МПа

Рабочая температура

240 °С

100 °С

70 °С

Количество электродов 1 3

Стержни (электроды) для кондуктометрических датчиков уровня

Стержень
Стержень с адаптером

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия
Пример применения (металлический резервуар) вертикальный монтаж
Пример применения (металлический резервуар) горизонтальный монтаж


Технические характеристики


Тип датчиков и модификация

Одноэлектродные датчики

ДС.ПВТ

ДС.2

ДС.П

ДС.П.3

Габаритный чертеж

Одноэлектродные датчики ДС.ПВТ чертеж. Чертеж одноэлектродные датчики ДС.2 Чертеж одноэлектродные датчики ДС.П ДС.П.3

Присоединительные размеры

Резьба М S, мм H1, мм H2, мм H3, мм
М18х1,5 мм

20

67 10 11
М20х1,5 мм 24 83 13 15
G1/2 24 83 13 15

М27×1,5 мм

S30

М20×1,5 мм

S27

G1/2

S24

Материал

Материал изолятора – полифениленсульфид

Материал изолятора – фторопласт

Материал корпуса –пластмасса

Материал корпуса –пластмасса

Давление измеряемой среды, не более

2,5 МПа

0,25 МПа

0,1 МПа

2,0 МПа

Максимальная рабочая температура

240 °С

100 °С

70 °С

Конструктивные преимущества

Особенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание

-

До трех уровней сигнализации, конструкция тройника-изолятора препятствует скоплению жидкости и практически исключает ложное срабатывание датчика

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Стержни (электроды)

Модификация стержня Стержень Стержень 1,95 с адаптером

Габаритный чертеж

Стержень (электроды) Стержен с адаптером

Длина стержней, L*

0,5; 1; 1,95; 2,5; 3; 3,5; 4 м

1,95 м

Присоединительные размеры

М3×0,5 мм

Материал

сталь нержавеющая 12Х18Н10Т

Конструктивные преимущества

Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

Комплектность Стержень – 1шт.
  • Стержень – 1шт.
  • Адаптер – 1шт.
  • Гайка – 2шт.



Модификации


При заказе одноэлектродного датчика отдельно заказывается сам датчик и стержень к нему.

Обозначение при заказе ДС.ПВТ

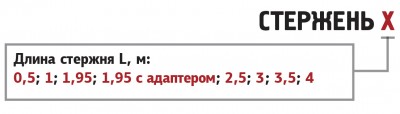

Обозначение при заказе стержня
