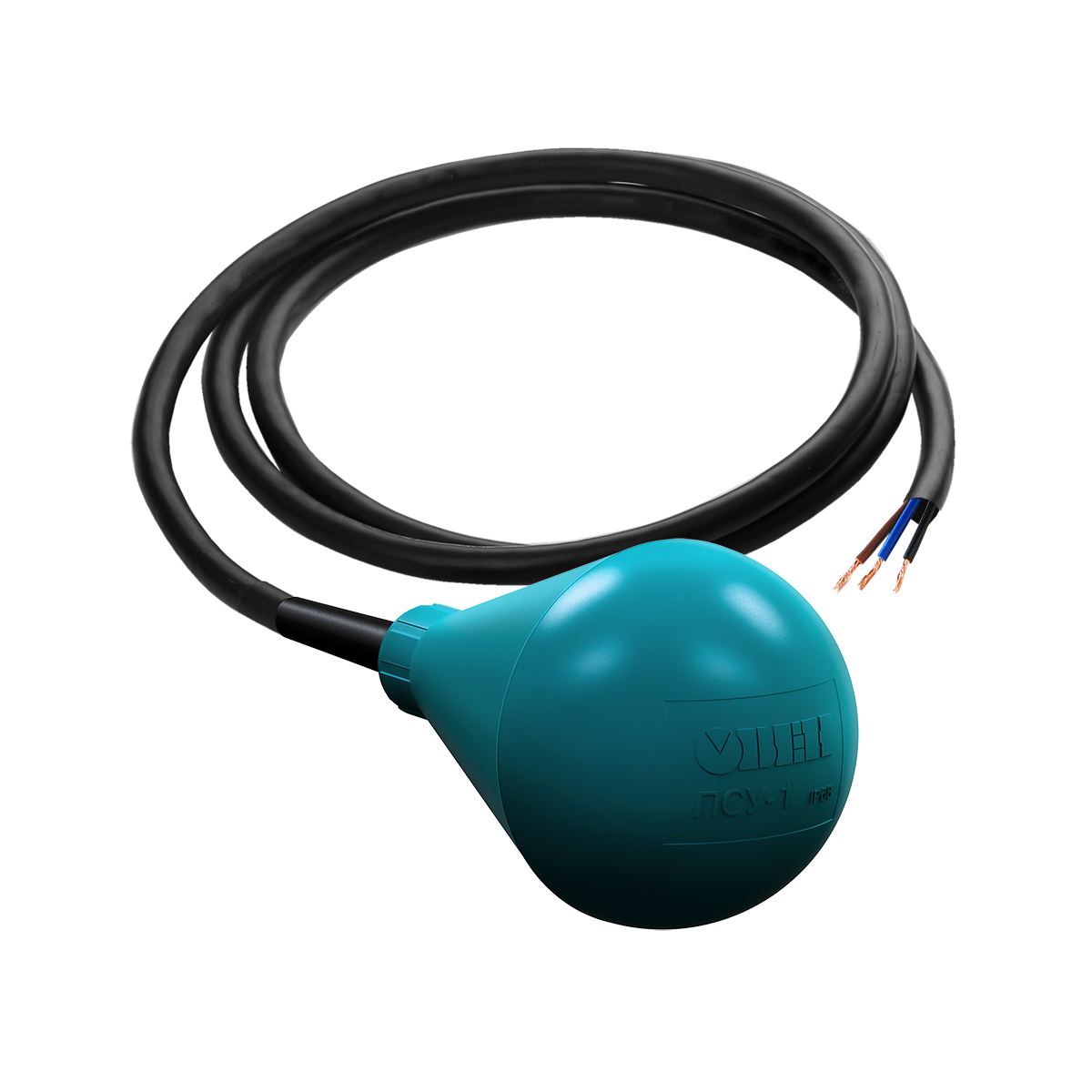

ПСУ-1 подвесные сигнализаторы уровня для КНС и сточных вод

Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к полипропилену и неопрену жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.

Отличительные особенности

• Химически стойкий корпус из полипропилена, кабель из неопрена.
• Степень пылевлагозащиты IP68.
• Температура рабочей среды: 0…+70 °С.
• Модификации с длиной кабеля 5, 10 и 20 метров.

Конструкция. Принцип работы.

Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.

Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.

Применение датчиков уровня ПСУ-1

Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.

ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.

ПСУ-1 совместим с программируемым реле ПР200 (со всеми модификациями).

Примеры работы ПСУ при управлении насосами

Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости

Технические характеристики

• Наименование параметра	Значение
  Параметры микропереключателя
  Диапазон коммутируемого переменного напряжения	150…250 В
  Значение коммутируемого постоянного напряжения	24 В
  Минимальный коммутируемый ток при постоянном напряжении	0,8 мА
  Коммутируемый ток, не более	10 А
  Максимальная коммутируемая мощность	2 кВт
  Угол включения/выключения	50(±10)°
  Безопасность
  Степень защиты по ГОСТ 14254	IP68
  Класс защиты от поражения электрическим током по ГОСТ IEC60335-1	II
  Электрическая прочность изоляции (вход-корпус)	3000 В
  Сопротивление изоляции (вход-корпус), не менее	20 МОм
  Конструктивные параметры
  Материал корпуса	полипропилен
  Материал кабеля	неопрен
  Объем герметичного поплавка датчика	0,55 л
  Диаметр наружной оболочки соединительного кабеля	6,5 мм
  Сечение соединительных проводов	1 мм2
  Условия эксплуатации
  Температура рабочей среды	0…70 °С
  Давление рабочей среды, не более	0,4 МПа
  Плотность рабочей среды	950…1 050 кг/м3
  Прочее
  Средняя наработка на отказ, не менее	50 000 срабатываний
  Масса в упаковке при длине кабеля:
  5 м	1,45 кг
  10 м	1,8 кг
  20 м	2,5 кг

Модификации

•

  ПСУ-1/Х

Габаритные чертежи
