ИТП-10 индикатор-измеритель аналогового сигнала перенастраиваемый
Цену уточняйте
- В наличии
Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4...20 мА, в соответствии с ГОСТ 26.011.
Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4...20 мА, снабженных сигнальным разъемом стандарта DIN 43650.
Прибор позволяет осуществлять следующие функции
- Измерять унифицированный двухпроводный токовый сигнал 4...20 мА
- Индицировать измеренное значение в заданном диапазоне
- Выбирать размерность индицируемого параметра (%, кгс/см2, кПа, МПа), размерность подсвечивается соответствующим светодиодом;изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т.д.
- Устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
- Устанавливать функцию демпфирования колебаний входного сигнала
- Устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия
Технические характеристики
| Наименование | Значение |
| Питание
| Двухпроводная токовая петля 4...20 мА (падение напряжения не более 6 В) |
| Диапазон преобразования входного сигнала, мА | от 3,7 до 22 |
| Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мА | от 3,2 до 25 |
| Пределы основной приведенной погрешности, % | +0,2 |
| Время установления показаний (после подачи питания), с, не более | 10 |
| Время установления рабочего режима (после подачи питания), мин, не более | 15 |
| Степень защиты корпуса | IP65 |
| Габаритные размеры прибора, мм | (51×54×77)±1 |
| Масса прибора, кг, не более | 0,1 |
| Средний срок службы, лет | 8 |
Условия эксплуатации
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.
При этом прибор эксплуатируется при следующих условиях
- Закрытые взрывобезопасные помещения без агрессивных паров и газов;
- Температура окружающего воздуха от минус 40 до +80 оС;
- Верхний предел относительной влажности воздуха – не более 80 % при +35 оС и более низких температурах без конденсации влаги;
- Атмосферное давление от 84 до 106,7 кПа.

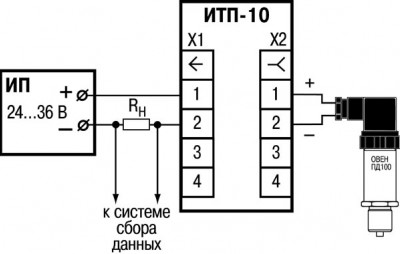

Схема подключения
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | ИТП-10 индикатор-измеритель аналогового сигнала перенастраиваемый |
- Цена: Цену уточняйте
