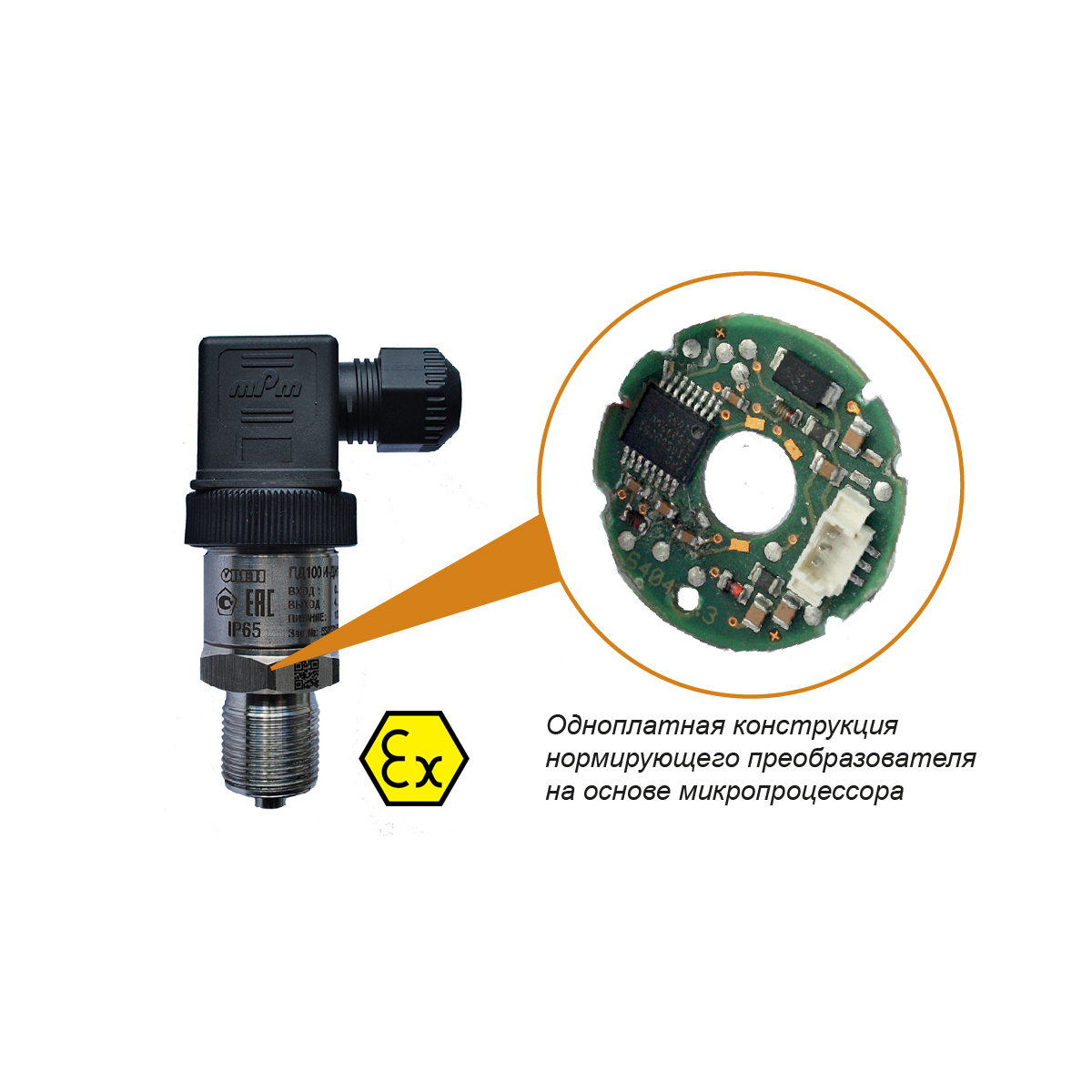

ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производств
ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производств, фото 2

ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производств

176,05 руб.

  • В наличии
ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производств
ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производствВ наличии
176,05 руб.
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Датчики ОВЕН ПД100И модель 111/171/181-Exi выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).

Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.

Основные характеристики преобразователя во взрывозащищенном исполнении

  • измерение избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
  • взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb.
  • основная приведенная погрешность – 0,25; 0,5 % ВПИ.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.


Технические характеристики


Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Исполнение по взрывозащите "Искробезопасная цепь" 1Exia IICT6Gb
Основная приведенная погрешность 0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды –40...+100 °С
Напряжение питания 12...24 В постоянного тока
Сопротивление нагрузки 0...1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40...+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 4 / 5 лет
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,18 кг / 0,3 кг
Штуцер для подключения давления M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ



Схемы подключения и габаритные размеры


Подключение преобразователя давления ПД100И-Exi к внешним устройствам осуществляется через барьер искрозащиты

Габаритные размеры ПД100




Модификации


Обозначение при заказе

ПД100И-ДА модель 111/171/181-Exi

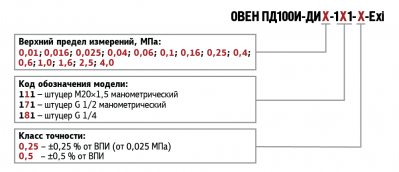

ПД100И-ДИ модель 111/171/181-Exi
ПД100И-ДВ модель 111/171/181-Exi

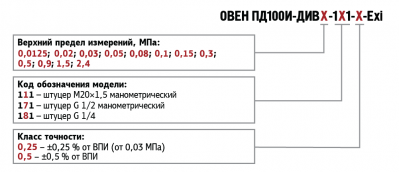

ПД100И-ДИВ модель 111/171/181-Exi




Комплектность


  • Преобразователь давления ПД100
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная - 2 шт.
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом














Информация для заказа
  • Цена: 176,05 руб.
