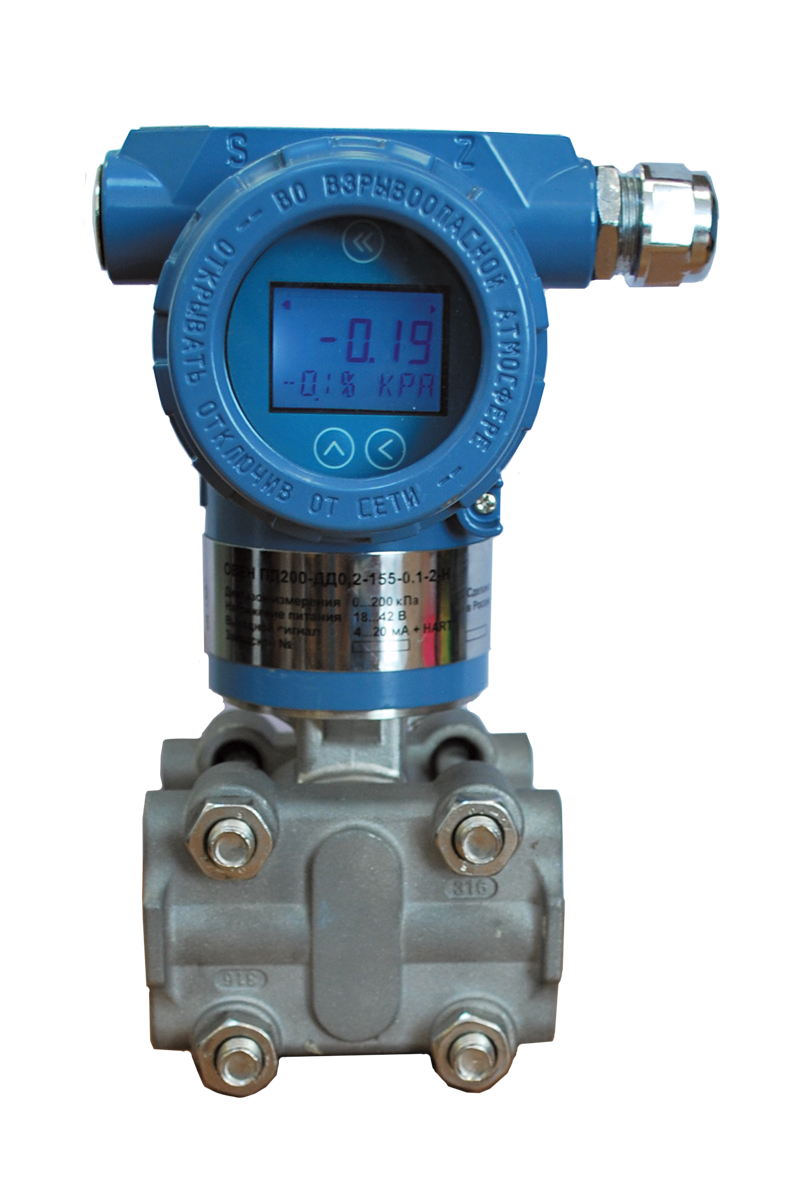

ПД200-ДД модель 155 датчик дифференциального давления общепромышленный

Датчики ОВЕН ПД200 модели 155 представляют собой преобразователи дифференциального давления в полевом корпусе с измерительной мембраной из нержавеющей стали и металлическим кабельным вводом.

Преобразователи данной модели предназначены для измерения перепада давления или уровня жидкости в сосудах под давлением или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах и т.п.

Основные характеристики преобразователя

• измерение разности давления нейтральных к нержавеющей стали сред (воздух, пар, различные жидкости)
• преобразование перепада давления в унифицированный сигнал постоянного тока 4...20 мА и HART-протокол
• верхний предел измеряемого перепада давления (ВПИ) – ряд значений от ± 60,0 Па до ± 2,0 МПа
• максимальное статическое давление – 13 МПа
• класс точности – 0,1
• степень защиты корпуса датчика давления – IP65
• помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

* Температура работы без показаний жидкокристаллической индикации

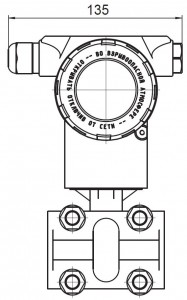

Габаритные размеры

Конструктивное исполнение датчика ПД200-ДД модели 155

Конструктивное исполнение датчика ПД200-ДД модели 155

Модификации

Варианты монтажа

Монтаж ПД200-ДД на плоскость, к процессу через вентильный блок

Монтаж ПД200-ДД на плоскость, к процессу через импульсные трубки

Монтаж ПД200-ДД на трубу, к процессу через импульсные трубки

Комплектность

• Преобразователь давления ПД200-ДД
• Руководство по эксплуатации
• Кабельный ввод
• Прокладка уплотнительная
• Комплект крепления
• Паспорт и Гарантийный талон
