ПД150 электронный тягонапоромер, тягомер, перепадомер для котельных установок и систем вентиляции, фото 2

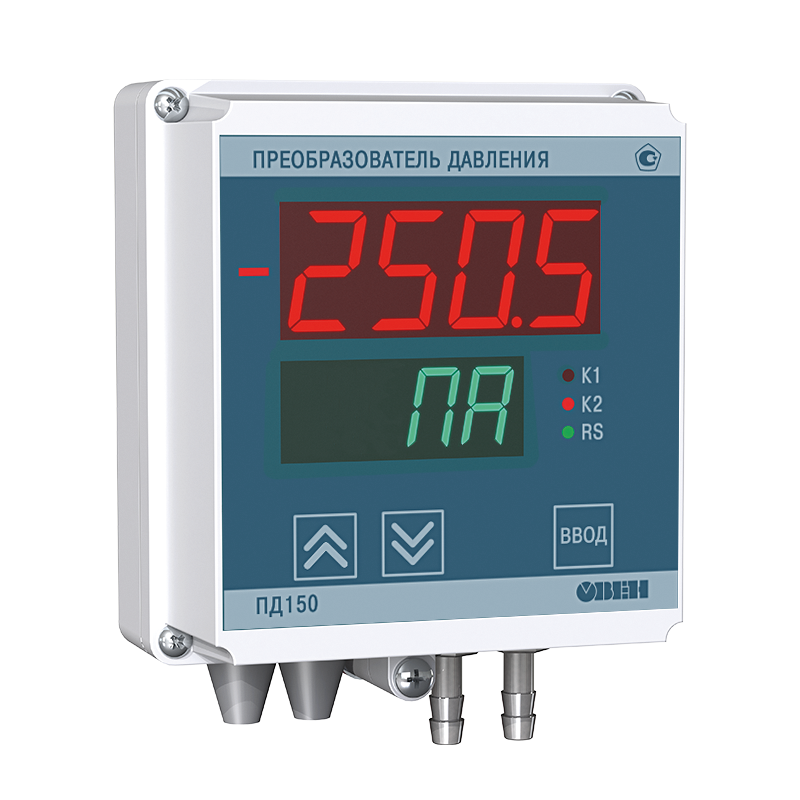

ПД150 электронный тягонапоромер, тягомер, перепадомер для котельных установок и систем вентиляции

567 руб.

  • В наличии
ПД150 электронный тягонапоромер, тягомер, перепадомер для котельных установок и систем вентиляции
ПД150 электронный тягонапоромер, тягомер, перепадомер для котельных установок и систем вентиляцииВ наличии
567 руб.
Купить
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

Обращаем внимание, что преобразователи давления ПД150 выпускаются без поверки и не являются средством измерения. Все характеристики преобразователей ПД150, в том числе метрологические, остаются без изменений.

В качестве замены предлагаем преобразователи давления ПД150И, которые являются средством измерения, поставляются с первичной поверкой, результаты которой занесены в ФГИС АРШИН.

Электронный тягонапоромер, тягомер, перепадомер ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (Modbus RTU) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Преобразователь ПД150 применяется в котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.

В вентиляции и кондиционировании ПД150 применяется для контроля напора воздуха в системах дымоудаления, загрязнения воздушных фильтров, обрыва ремней вентиляторов, измерения параметров работы промышленных вентустановок.

Также преобразователь на низкие давления ПД150 может применяться в испытательных стендах и лабораторной технике.

Среда измерения

Неагрессивные газы, в том числе горючие и дымовые.

Отличительные особенности

  • Универсальный источник питания 220 В / 24 В.
  • Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
  • Удобство эксплуатации – регулировка яркости индикации, максимальная русификация индикации и меню настройки.
  • Возможность калибровки «нуля» и диапазона по эталонному давлению.
  • Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.

Основные характеристики

  • Верхний предел измерений – от 200 Па до 100 кПа.
  • Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Класс точности – 0,5 %; 1,0 %; 1,5 %.
  • Межповерочный интервал – 5 лет.


    Технические характеристики

  • Характеристика

    Значение

    Питание

    Напряжение питания постоянного тока 20 … 60 В (номинальное значение 24 В)

    Напряжение питания переменного тока

    90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц

    Потребляемая мощность

    7,0 ВА

    Каналы измерения

    Диапазон измеряемого давления

    от 0,2 до 100,0 кПа

    Класс точности, не более

    0,5; 1,0; 1,5 % от ВПИ

    Межповерочный интервал

    5 лет

    Перегрузочная способность

    диапазоны 250 Па…1,6 кПа + 100 % к ДИ

    диапазоны 2,5…100 кПа + 200 % к ДИ

    Предельное давление перегрузки

    диапазоны 250 Па…1,6 кПа + 150 % к ДИ

    диапазоны 2,5…100 кПа + 350 % к ДИ

    Период обновления результатов измерения, не более

    0,2 сек

    Дискретные выходы

    Количество

    2

    Тип

    электромагнитное реле

    Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее

    1500 В

    Максимальное коммутируемое напряжение, не более:

    - для переменного тока

    250 В

    - для постоянного тока 30 В
    Максимальное коммутируемый ток (cos =1), не более:

    - для напряжения переменного тока

    5 А

    - для напряжения постоянного тока 10 А

    Диапазон задания уставок срабатывания дискретных выходов от ДИ

    от 1 до 99 %

    Гистерезис уставок от ДИ

    от 0 до 50 %

    Интерфейс RS-485

    Скорость обмена

    2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек

    Протоколы связи

    Modbus RTU, Modbus ASCII

    Входное сопротивление

    12 кОм (стандартная нагрузка)

    Тип используемого кабеля

    экранированная витая пара

    Длина линии связи, не более

    1200 м

    Аналоговый выход

    Тип выходного сигнала постоянный ток от 4 до 20 мА
    Схема подключения  2-проводная «токовая петля»
    Максимальное сопротивление нагрузки, Ом 1000 ±1 %
    Разрешающая способность, мкА, не более 10

    Конструктивное исполнение

    Тип присоединительного штуцера

    штуцер «елочка» под трубку с внутренним диаметром 4-7 мм

    Габаритные размеры

    105×137×65 мм

    Масса прибора, не более

    0,4 кг

    Степень защиты корпуса

    IP54

    Надежность

    Средний срок службы, не менее

    12 лет

    Гарантийный срок службы

    2 года

    Условия эксплуатации

    • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
    • Температура окружающего воздуха: от - 20 до +60 °С.
    • Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
    • Атмосферное давление – от 84 до 106,7 кПа.
  • Модификации

  • Модификации ПД150-ДВ

    Модификации ПД150-ДД

    Модификации ПД150-ДИ

    Модификации ПД150-ДИВ

    ПД150-ХХ-Х-Х-1-РХ

  • Габаритные и установочные размеры

  • Исполнение в корпусе Н (настенное)

     Исполнение в корпусе Щ1 (щитовое)

Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипПД150 электронный измеритель низкого давления для котельных и вентиляции
Информация для заказа
  • Цена: 567 руб.
