Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.

В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.

В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.

Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.

Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4...20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).

ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.

Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.

Преимущества ОВЕН ПД150

  • Межповерочный интервал 5 лет.
  • Универсальный источник питания 220В / 24В.
  • Максимальная русификация индикации и меню настройки.
  • Возможность калибровки «нуля» и диапазона по эталонному давлению.
  • Индикация температуры сенсора, регулировка яркости индикации.
  • Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4...20 мА.
  • Высокая точность измерений – от 0,25 % ВПИ
  • Два вида исполнения: щитовое Щ1 и настенное Н1

Области применения

  • Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
  • Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
  • Испытательная и лабораторная техника.


Технические характеристики


Характеристика

Значение

Питание

Напряжение питания постоянного тока 20 ... 60 В (номинальное значение 24 В)

Напряжение питания переменного тока

90... 264 В (номинальное значение 220 В) частота от 47 до 63 Гц

Потребляемая мощность

7,0 ВА

Каналы измерения

Диапазон измеряемого давления

от 0,2 до 100,0 кПа

Класс точности, не более

0,25; 0,5; 1,0; 1,5 % от ВПИ

Межповерочный интервал

5 лет

Перегрузочная способность

не менее 400 % от ВПИ

Предельное давление перегрузки

не менее 700 % от ВПИ

Период обновления результатов измерения, не более

0,2 сек

Дискретные выходы

Количество

2

Тип

электромагнитное реле

Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее

1500 В

Максимальное коммутируемое напряжение, не более:

- для переменного тока

250 В

- для постоянного тока 30 В
Максимальное коммутируемый ток (cos =1), не более:

- для напряжения переменного тока

5 А

- для напряжения постоянного тока 10 А

Диапазон задания уставок срабатывания дискретных выходов от ДИ

от 1 до 99 %

Гистерезис уставок от ДИ

от 0 до 50 %

Интерфейс RS-485

Скорость обмена

2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек

Протоколы связи

Modbus RTU, Modbus ASCII

Входное сопротивление

12 кОм (стандартная нагрузка)

Тип используемого кабеля

экранированная витая пара

Длина линии связи, не более

1200 м

Аналоговый выход

Тип выходного сигнала постоянный ток от 4 до 20 мА
Схема подключения 2-проводная «токовая петля»
Максимальное сопротивление нагрузки, Ом 1000 ±1 %
Разрешающая способность, мкА, не более 10

Конструктивное исполнение

Тип присоединительного штуцера

штуцер «елочка» под трубку с внутренним диаметром 4-7 мм

Габаритные размеры

105×137×65 мм

Масса прибора, не более

0,4 кг

Степень защиты корпуса

IP54

Надежность

Средний срок службы, не менее

12 лет

Гарантийный срок службы

2 года

Условия эксплуатации

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: от - 20 до +60 °С.
  • Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
  • Атмосферное давление – от 84 до 106,7 кПа.


Модификации

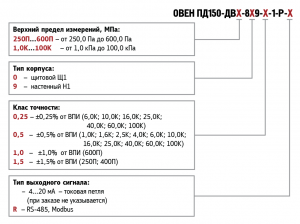

Модификации ПД150-ДВ
Модификации ПД150-ДД

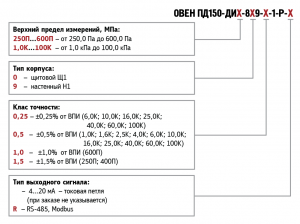

Модификации ПД150-ДИ
Модификации ПД150-ДИВ



Габаритные и установочные размеры

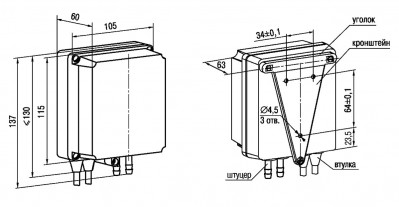

Исполнение в корпусе Н1 (настенное)
Исполнение в корпусе Щ1 (щитовое)


Схемы подключения


Схема назначения контактов преобразователя

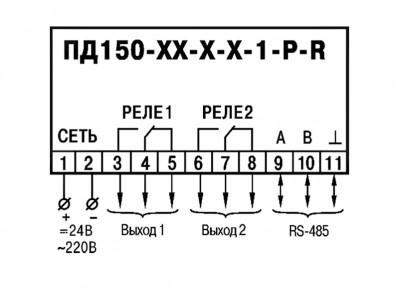

Схема назначения контактов преобразователя с RS-485

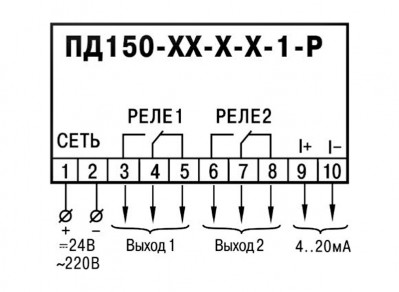

Схема назначения контактов преобразователя с аналоговым выходом




Комплектность


  • Преобразователь давления ПД150
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Комплект монтажных частей согласно типа корпуса












Информация для заказа
