ПД100 модель 115 датчик давления в полевом корпусе для сложных условий
Цену уточняйте
Минимальная сумма заказа на сайте — 150 руб
- В наличии
Датчики ОВЕН ПД100 модели 115 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с металлическим кабельным вводом под небронированный кабель 6 – 12 мм.
Данная модель характеризуется повышенной устойчивостью к эксплуатации в тяжелых условиях (в условиях Крайнего Севера и т.п.) и наличием взрывозащищенного исполнения 1ExdIICT6Gb.
Преобразователи данной модели предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики и т.п.
Основные характеристики
- измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (пар, вода, газы в том числе природный, масло, слабоагрессивные жидкости и т.п.) в сложных условиях эксплуатации.
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- основная приведенная погрешность – 0,25; 0,5 % ВПИ.
- взрывозащита «взрывонепроницаемая оболочка» 1ExdIICT6Gb – опционально.
- степень защиты корпуса и электроразъёма преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Технические характеристики
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 0,25; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40...+100 °С |
| Напряжение питания | 12...36 В постоянного тока |
| Сопротивление нагрузки | 0...1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40...+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 1,0 кг / 1,5 кг |
| Штуцер для подключения давления | M20×1,5 по ГОСТ 2405-88, черт.20 |
| Тип электрического соединителя | Кабельный ввод под кабель 6-12 мм |
| Габаритный размер | не более 155х100 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |

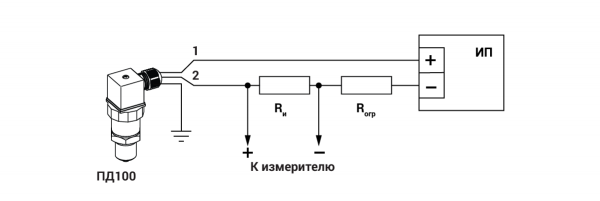

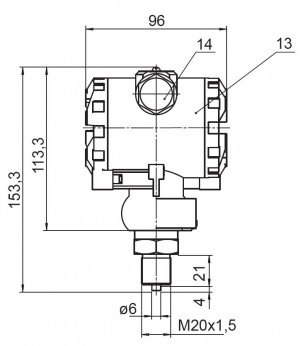

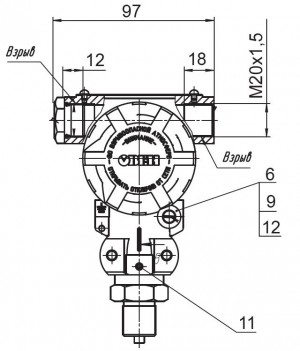

Схемы подключения и габаритные размеры
Модификации
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | ПД100 модель 115 датчик давления в полевом корпусе для сложных условий |
