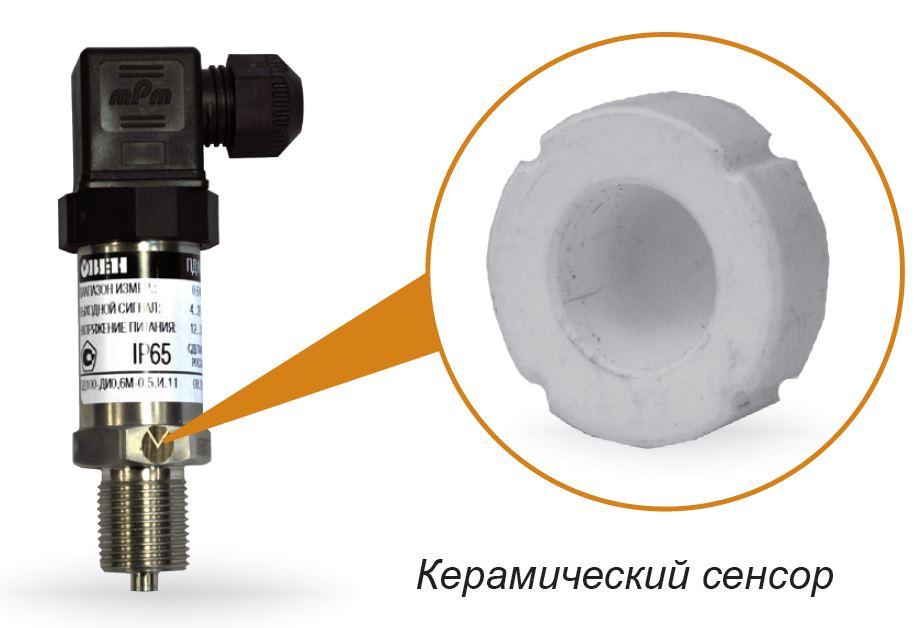

Датчики ОВЕН ПД100 модели 311, 371 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.
Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.
Основные характеристики преобразователя давления для ЖКХ
- измерение избыточного давления нейтральных к керамике AL2О3 и нержавеющей стали AISI 304S сред (газы, пар, вода, слабоагрессивные жидкости).
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- верхний предел измеряемого давления (ВПИ) – от 0,1 до 10,0 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- основная приведенная погрешность – 1,0 % ВПИ.
- степень защиты корпуса и электроразъема преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Технические характеристики
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 1,0 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40...+100 °С |
| Напряжение питания | 12...36 В постоянного тока |
| Сопротивление нагрузки | 0...1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40...+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения давления | M20×1,5 манометрической формы, G1/2 манометрической формы |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 250 % от ВПИ |
Схемы подключения и габаритные размеры

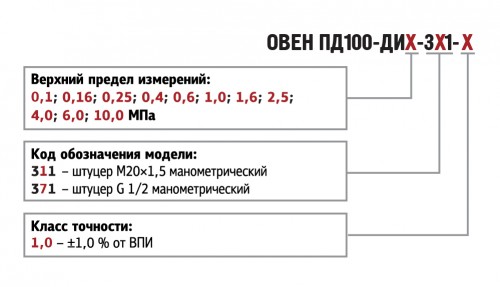

Модификации
Внимание. Датчики с погрешностью 0,5% ВПИ временно не производятся.
Комплектность
- Преобразователь давления ПД100
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная - 2 шт.
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
