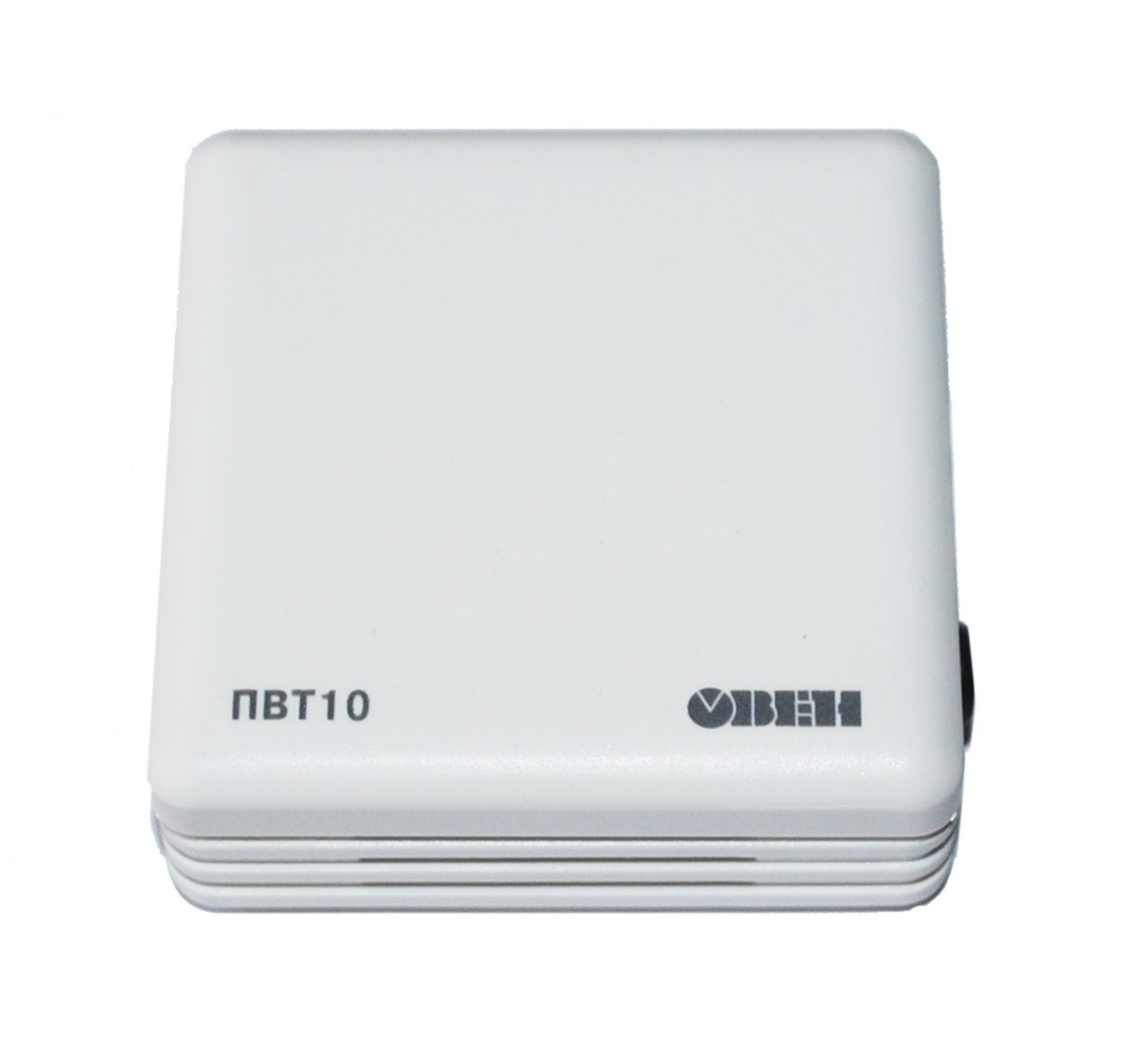

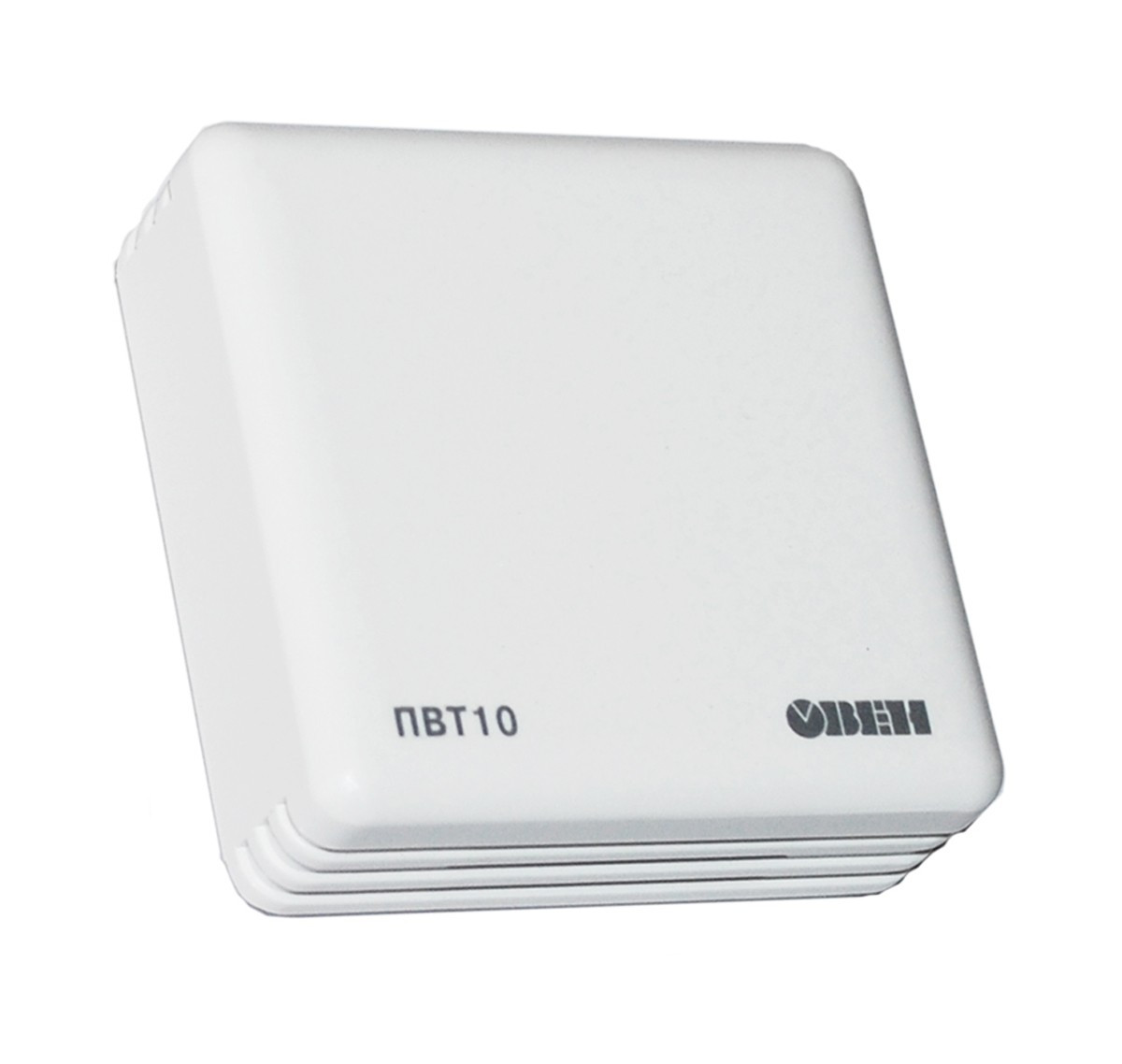

ПВТ10 датчик (преобразователь) влажности и температуры воздуха

Датчик влажности и температуры ОВЕН ПВТ10 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала 4...20 мА и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).

Функциональные особенности:

• Цифровой датчик влажности и температуры.
• Диапазон измерений относительной влажности: 0...95 %RH, абсолютная погрешность 3,0 (4,0) %RH.
• Диапазон измерений температуры: -20...+70 °С, абсолютная погрешность 0,5 °С.
• Комбинированный выходной сигнал: два канала 4...20 мА, RS-485 (Modbus RTU).
• Эргономичный корпус, удобство монтажа (на потолок или на стену) и эксплуатации.
• Высокая повторяемость: ±0,1 %RH, ±0,1 °С.
• Высокая стабильность: 0,25 %RH в год, 0,02 С в год.

Преобразователи ПВТ10 применяются для измерения параметров воздушной среды библиотек, музеев, фармацевтических и иных лабораторий, овощехранилищ, а также медицинских, офисных, складских и производственных помещений.

Технические характеристики

• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• атмосферное давление от 84 до 106,7 кПа;
• предельные значения температуры среды – см. рис 1;
• предельные значения относительной влажности среды – см. рис 1

Рис. 1 Рекомендуемые и максимально допустимые условия эксплуатации

Габаритные и установочные размеры

Датчик влажности и температуры ОВЕН ПВТ10 следует устанавливать вентиляционными прорезями снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсорам воздух для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

Габаритные размеры датчика влажности помещения.

Настенный монтаж датчика влажности ПВТ10





Схемы подключения

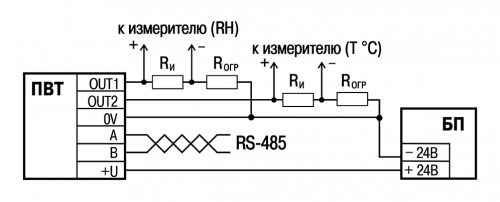

Схема подключения преобразователя влажности и температуры ПВТ10

Комплектность

• Прибор
• Паспорт и Гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов
