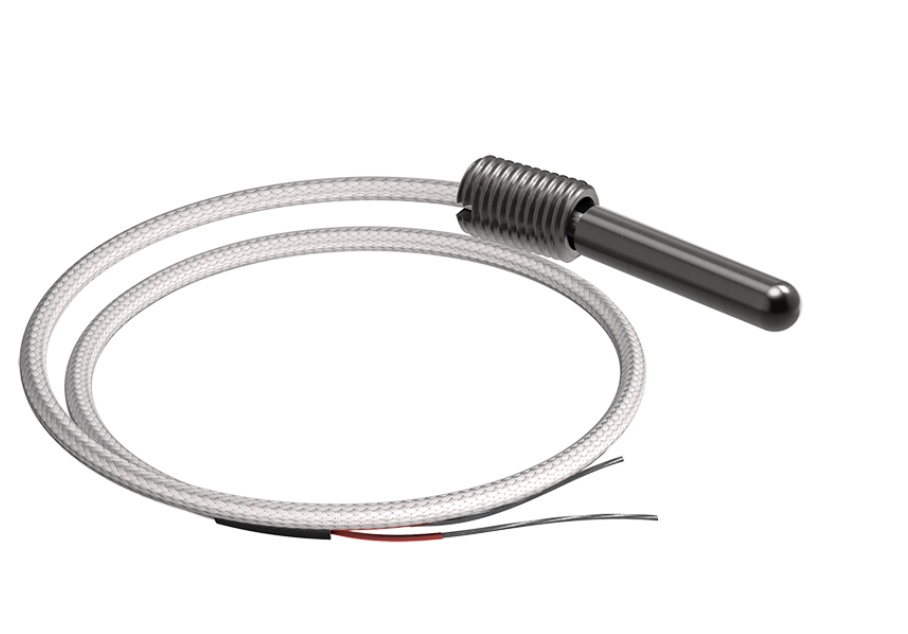

ДТПХхх4 термопары проволочные с кабельным выводом EXIA

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
• Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

Температурный класс в маркировке взрывозащиты

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D = 5 мм	ДТПК, ДТПL латунь (-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	034	D = 5 мм М = 8×1 мм**	ДТПК, ДТПL латунь (-40…+300 °С)	25
	044	D = 8 мм M = 12×1,5 мм**	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	054	D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	074	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	084	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 мм M = 16×1,5 мм** S = 17 мм		10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм M = 20×1,5 мм** S = 22 мм
	144	D = 10 мм M = 20×1,5 мм** S = 22 мм
Подвижный штуцер	154	D = 10 мм M = 20×1,5 мм** S = 22 мм
	194	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
	204	M = 10×1 мм** S = 14 мм	ДТПК, ДТПL латунь (-40…+400 °С)	40, 65
	534	d = 4,5 мм Под М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ; -40…+300 °C – c кабелем ДКТ; −40…+400 °C c кабелем КТППЭ)	39
	554	d = 5,5 мм Под М5		39
	564	d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм		58
	574	d = 8,4 мм Под М8 D =22 мм S=0,75 мм		61
	584	d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм		63
	594	d = 13 мм Под М12 D = 30 мм S = 1,0 мм		71
	644	D = 4,5 мм М = 6×1 мм S = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
2. С кабельным выводом из СФКЭ изготавливаются:
   • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
   • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
3. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

Кабель термопарный тип L (ХK), хромель-копель

Технические характеристики

• Характеристика	Значение
  	ДТПКхх4	ДТПLхх4
  Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
  Рабочий диапазон измеряемых температур:	-40...+400 °С
  Условное давление	0,16…0,4 МПа (в зависимости от конструктивного исполнения)
  Класс допуска датчика	2
  Исполнение рабочего спая термопары, относительно корпуса датчика	изолированный неизолированный
  Диаметр термоэлектродной проволоки, мм	0,5; 0,7
  Показатель тепловой инерции, не более:
  - с изолированным рабочим спаем	20 с
  - с неизолированным рабочим спаем	10 с
  Количество рабочих термопар в изделии	1 или 2
  Материал защитной арматуры	латунь сталь 12Х18Н10Т
  Степень защиты по ГОСТ 14254	IP54
  Маркировка взрывозащиты	0Ex ia IIC T1...T6
  Параметры искробезопасных электрических цепей	Ui=30 В; Ii=120 мA; Li=0,15 мГн; Сi=0,15 мкФ

  Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

  Тип термоэлектри­ческого преобра­зователя	Номинальная статическая характе­ристика (НСХ)	Диаметр проволоки, мм	Темпера­тура эксплу­атации, °С	Продолжи­тельность эксплу­атации, ч
  ДТПК (ХА)	хромель – алюмель	5,0; 3,2	800	10000
  			1000	2000
  			1200	100
  		1,5	800	10000
  			1000	1000
  			1100	200
  		1,2	800	10000
  			1000	500
  			1100	200
  		0,7	800	6000
  			1000	300
  		0,5	800	1000
  			1000	100
  		0,3; 0,2	600	10000
  			800	200
  ДТПL (ХК)	хромель – копель	5,0; 3,2; 1,5	600	10000
  			800	1000
  		1,2; 0,7	600	10000
  			800	500
  		0,5	600	5000
  		0,3; 0,2	600	1000
