ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA
148,68 руб.
- В наличии
Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1...Т6 |
Датчик может использоваться в температурных классах Т1...Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
174 |
D = 2,0 мм D1 = 10 мм |
ДТПК сталь AISI321 (-40...+400 °C)
ДТПL сталь 12Х18Н10Т (-40...+400 °С) |
60, 80, 100, 120, 160, 200, 250, 320 |
|
184 |
D = 3,0 мм D1 = 10 мм |
|||
|
|
444 |
D = 4,5 мм |
ДТПК сталь AISI310 (-40...+900 °C)
ДТПJ сталь AISI316 (-40...+600 °C)
ДТПN сплав Nicrobell D (-40...+1250 °C) |
60, 100...30000, кратно 10 |
|
454 |
D = 1,5 мм |
ДТПК сталь AISI321 (-40...+800 °C) |
||
|
334 |
D = 2,0 мм |
|||
|
344 |
D = 3,0 мм |
ДТПL сталь 12Х18Н10Т (-40...+400 °С)
ДТПК сталь AISI321 (-40...+800 °C)
ДТПJ сталь AISI316 (-40...+600 °C) |
||
|
|
464 |
D = 3,0 мм D1 = 7,2 мм БС7 |
ДТПL сталь 12Х18Н10Т (-40...+400 °С)
ДТПК сталь AISI321 (-40...+400 °C)
ДТПJ сталь AISI316 (-40...+400 °C) |
10...100, кратно 10 |
|
234 |
D = 4,5 мм D1 = 12,5 мм БС12 |
ДТПJ сталь AISI316 (-40...+400 °C)
ДТПК сталь AISI310 (-40...+400 °C) |
||
 |
364 |
D = 1,5 мм |
ДТПК сталь AISI321 (-40...+800 °C) |
60, 100...30000, кратно 10 |
|
374 |
D = 2,0 мм |
|||
|
384 |
D = 3,0 мм |
|||
 |
284 |
D = 4,5 мм |
ДТПJ сталь AISI316 (-40...+600 °C)
ДТПN сплав Nicrobell D (-40...+1000 °C)
ДТПК сталь AISI310 (-40...+900 °C) |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
Примечание: БС – байонетное соединение
Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.
Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС
Кабель термопарный тип К (ХА), хромель-алюмель|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|
Провод термопарный К 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Класс допуска 1 |
-40...+200 °С |
4,6 мм |
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
 |
Кабель СФКЭ ХК 2×0,5 |
Многожильный Сечение проводов 0,5 мм2 Изоляция – стеклонить Изоляция – фторопласт Класс допуска 2 |
-40...+185 °С |
3,0/4,5 |
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|
Провод термопарный N 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Класс допуска 1 |
-40...+200 °С |
4,6 мм |
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
|
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция – стекловолокно Наружная оболочка - экран стальной AISI304 Класс допуска 1 |
-40...+400 °С |
3,3 мм |
 |
Провод термопарный J 2×0,22 СС 4,2 мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция и наружная оболочка - термостойкий силикон Класс допуска 1 |
-40...+200 °С |
4,2 мм |
Связанные приборы
 |
 |
| Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. | Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки. |
 |
 |
| Нормирующие преобразователи ОВЕН НПТ-1 и НПТ-2 предназначены для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)...20 мА. | |
Технические характеристики
|
Характеристика |
Значение |
|||
|
ДТПLхх4 |
ДТПКхх4 | ДТПJхх4 | ДТПNхх4 | |
|
Номинальная статическая характеристика (НСХ) |
ТХА (L) |
ТХА (К) |
ТЖК (J) |
ТНН (N) |
|
Рабочий диапазон преобразования |
-40...+400 °С |
-40...+600 °С -40...+800 °С -40...+900 °С |
-40...+400 °С -40...+600 °С |
-40...+1100 °С -40...+1250 °С |
|
Класс допуска |
2 |
1 |
||
|
Условное давление, не более |
0,4...10 МПа, в зависимости от конструктивного исполнения |
|||
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный; |
|||
|
Диаметр КТМС |
3,0 мм |
1,5 мм 2,0 мм 3,0 мм 4,5 мм |
3,0 мм 4,5 мм |
4,5 мм |
|
Показатель тепловой инерции, с, не более: |
||||
|
- с изолированным рабочим спаем |
4 |
|||
|
- с неизолированным рабочим спаем |
3 |
|||
|
Степень защиты по ГОСТ 14254 |
IP54, IP67 |
|||
|
Материал защитной оболочки КТМС |
сталь 12Х18Н10Т |
сталь 12Х18Н10Т сталь AISI321 сталь AISI310 |
сталь AISI316 |
сплав Nicrobell D |
|
Маркировка взрывозащиты |
0 Ex ia IIC T1...T6 |
|||
|
Параметры искробезопасных электрических цепей |
Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ |
|||

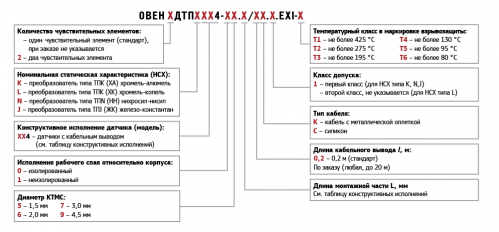

Модификации
Пример обозначения при заказе: ОВЕН ДТПN444-09.1600/1,5C.1.ЕXI-Т2
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: -40...+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1600 мм, длиной кабельного вывода 1,5 м, модель 444, во взрывозащищенном исполнении, температурный класс Т2 (температура поверхности датчика до 275 °С).
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA |
- Цена: 148,68 руб.
