Термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
0 | Датчики относятся к категории особо взрывобезопасного оборудования |
Ех | Знак соответствия стандартам взрывозащиты |
ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
Т1...Т6 | Датчик может использоваться в температурных классах Т1...Т6, указанных в таблице |
Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Технические характеристики
Характеристики | ДТСхх4 | ||||
Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | Pt100, Pt500, Pt1000 | ||
Диапазон измеряемых температур: | |||||
- класс допуска А | –50...+100 °C | –100...+250 °C | –60...+250 °C | ||
- класс допуска В и С | –50...+150 °C | –196...+250 °C | |||
Условное давление | 0,4...10 МПа (в зависимости от конструктивного исполнения) | ||||
Показатель тепловой инерции | не более 10...30 с | ||||
Сопротивление изоляции | не менее 100 МОм | ||||
Количество чувствительных элементов | 1 или 2 | ||||
Схема внутренних соединений проводников | 2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная | ||||
Исполнение сенсора относительно корпуса | изолированный | ||||
Длина кабельного вывода | 0,2 м – стандарт до 20 м – по заказу | ||||
Тип резьбового штуцера | метрическая резьба, трубная резьба | ||||
Материал защитной арматуры | сталь 12Х18Н10Т, латунь | ||||
Степень защиты | IP54 (IP67 – для моделей 314, 414, 164, 174, 294) |
Конструктивные исполнения датчиков
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
![]() | 014 | D=5 мм | латунь | 20 |
024 | D=8 мм | сталь 12Х18Н10Т | 30 | |
214 | D=5 мм | сталь 12Х18Н10Т | 30, 40, 50, 60, 80, 100, 120, 160 | |
![]() | 314 | D=5 мм | сталь 12Х18Н10Т | 40, 50, 60, 80, 100, 120, 160 |
![]() | 414 | D=5 мм | сталь 12Х18Н10Т | 40, 50, 60, 80, 100, 120, 160 |
![]() Накидная гайка | 034 | D=5 мм, M=8×1 мм | латунь | 20 |
044 | D=8 мм, M=12×1,5 мм | сталь 12Х18Н10Т | 30 | |
![]() | 054 | D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
064 | D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | |||
074 | D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | |||
194 | D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | |||
![]() | 084 | D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм | ||
![]() | 094 | D=6 мм, D1=13 мм | ||
104 | D=8 мм, D1=18 мм | |||
114 | D=10 мм, D1=18 мм | |||
![]() Накидная гайка | 124 | D=6 мм, M=16×1,5 мм**, S=17 мм | 60, 80, 120, 160, 200, 250, 320, 400, 500 | |
134 | D=8 мм, M=20×1,5 мм**, S=22 мм | |||
144 | D=10 мм, M=20×1,5 мм**, S=22 мм | |||
![]() Накидная гайка | 154 | D=10 мм, M=20×1,5 мм**, S=22 мм | ||
![]() | 164*** | D=4 мм, D1=10 мм | 60, 80, 100, 120, 160, 200, 250, 320 | |
174 | D=5 мм, D1=10 мм | |||
184 | D=6 мм, D1=10 мм | |||
![]() Накидная гайка | 204 | M=10×1 мм, S=14 мм | латунь | 40, 65 |
224 | Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута. | латунь | 43 | |
![]() | 324 | D=6 мм | сталь 12Х18Н10Т | 41 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Изготавливаем только PT100, РТ500, РТ1000.

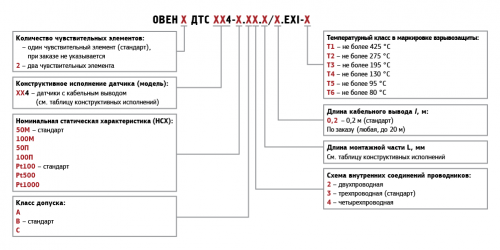

Модификации
Пример обозначения при заказе: ОВЕН ДТС054-50М.В3.60/1.ЕXI-Т5
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).
Комплектность
- Датчик
- Паспорт и Гарантийный талон
