Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.

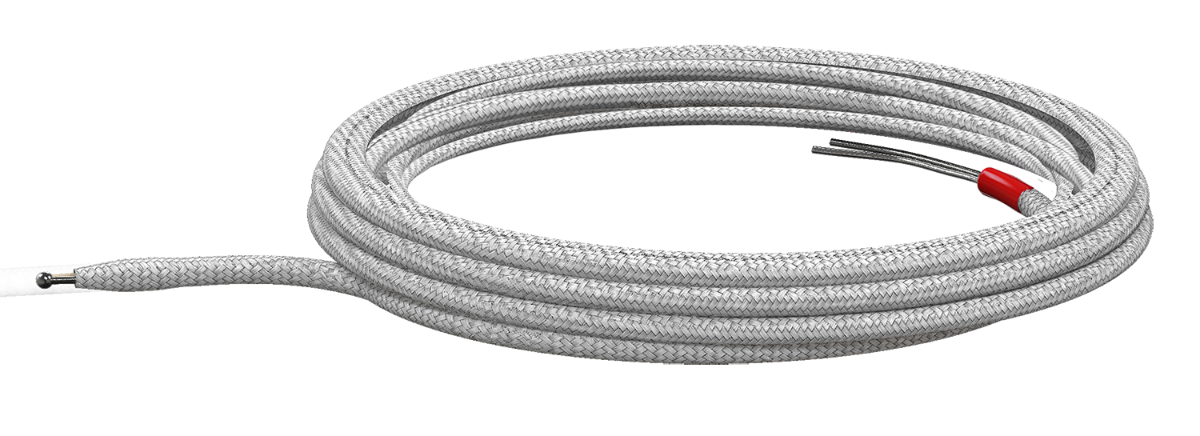

Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)
Конструктивное исполнение | Модель | Диаметр термо- электрода | D, мм | D1, мм | Тип изоляции | Диапазон измеряемых температур | Длина термопары L, м | Длина кабельного вывода l, мм |
011 | 0,5 мм | 2,2 | 2,6 | нить К11С6 | ДТПК | 1,5 5 10 15 20 по заказу - любая (до 100 м)
| – | |
0,7 мм | 2,3 | 2,9 | ||||||
1,2 мм | 3,4 | 4,5 | ||||||
021 | 0,5 | 4,63...5 | - | трубка МКРц | ДТПК | |||
0,7 | ||||||||
1,2 | 6,4...7,0 | - | бусы МКРц
| – | ||||
3,2 | 12 | - | бусы МКРц
| |||||
031 | 0,5 | 4,63 | 2,6 | трубка МКРц/ бусы | (по заказу – любая, до 20 м) | |||
0,7 | 7,0 | 2,9 | ||||||
1,2 | 7,0 | 4,5 |
Примечание: L – длина ТП и l – длина термопарного кабеля определяются заказчиком.
Технические характеристики
Характеристика | Модель 011 | Модель 021, 031 | ||
Номинальная статическая характеристика | К(ХА) | L(ХК) | К(ХА) | L(ХК) |
Рабочий диапазон измеряемых температур | –40...+300 °С | –40...+300 °С | –40...+1100 °С | –40...+600 °С |
Класс допуска | 2 | 2 | ||
Показатель тепловой инерции | не более 3 с | не более 3 с |
Модификации
Пример обозначения при заказе: ОВЕН ДТПL021-0,5/5
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель», модели 021 с изоляцией – трубка МКРц, диаметром термоэлектрода 0,5 мм, длиной термопары 5 м, диапазон измерения: -40...+600 ºС.
Пример обозначения при заказе: ОВЕН ДТПК031-0,7/10/3
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 031 с изоляцией – трубка МКРц, диаметром термоэлектрода 0,7 мм, длиной термопары – 10 м, длиной кабельного вывода – 3 м, диапазон измерения: -40...+1100 ºС.
Материалы монтажных частей арматуры термопар
Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры
Материал арматуры монтажной части ДТП | Рекомендуемые температуры применения, °С | Условия применения | Температура окалинообразования, °С | Особенности применения |
Нержавеющие аустенитные стали 12Х18Н10Т 08Х18Н10Т AISI304 | 800 | Неподвижные окислительные или нейтральные жидкие, газообразные среды
| 850 | Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах |
600 | воздействие механических нагрузок | |||
Нержавеющая аустенитная сталь 10Х23Н18 | 900 | Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок | 1050 | Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии. |
Нержавеющая Тугоплавкая аустенитная сталь сталь AISI310 (российский аналог: 20Х25Н20С2) | 1100 | Неподвижные окислительные или нейтральные газообразные среды
| >1100 | Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С |
1050 | Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен | |||
Нержавеющая аустенитная сталь AISI316 | 900 | Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен | 925 | Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин |
Нержавеющая аустенитная сталь AISI321 | 800 | Неподвижные окислительные или нейтральные газообразные среды | 850 | Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С |
600 |
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен | |||
Нержавеющая Ферритная сталь 15Х25Т | 1000 | Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен | 1050 | Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок |
Сплав на железо-никелевой основе ХН45Ю (ЭП 747) | 1100 | Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок | 1300 | Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке |
Керамика МКРц | 1100 | Высокотемпературные газообразные среды | - | Не рекомендуется воздействие механических нагрузок. |
Корунд CER795 ( ≈ 95% Al2O3) | 1300 (1600 кратковременно) | Высокотемпературные газообразные среды | - | Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок. |
Карбид кремния SiC | 1250 | Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия) | - | Высокая твердость и износостойкость
|
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | ДТПХхх1 термопары бескорпусные (поверхностные) |
