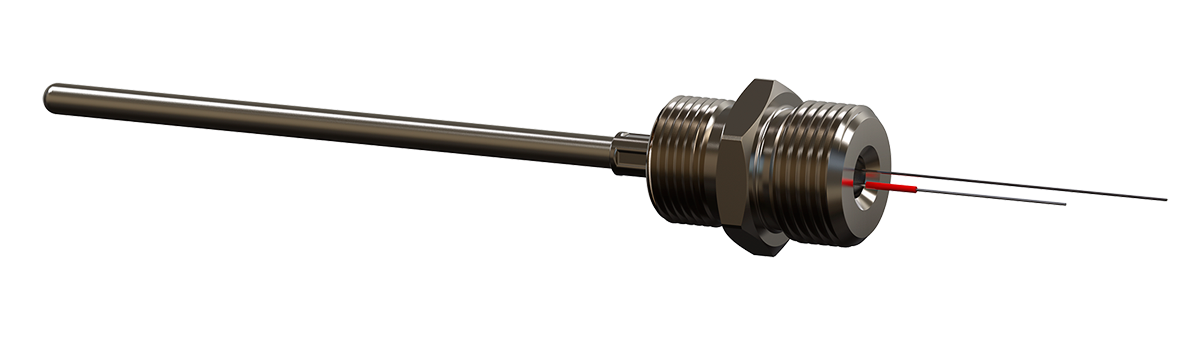

ДТПХхх1 термопары бескорпусные на основе КТМС (термопарные вставки)

Цену уточняйте

  • В наличии
ДТПХхх1 термопары бескорпусные на основе КТМС (термопарные вставки)
ДТПХхх1 термопары бескорпусные на основе КТМС (термопарные вставки)В наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Бескорпусные термопары на основе КТМС (термопарные вставки) модификации 041...101 служат для измерения жидких, твердых и газообразных сред, не агрессивных к оболочке датчика. Изготавливаются на основе КТМС, причем мод. 061...101 могут работать как в качестве самостоятельных датчиков температуры, так и служить вставками в высокотемпературные термопары ДТПХхх5 (мод. 125...165, 225).

При выходе из строя измерительного узла высокотемпературного датчика (например, ДТПК125), но при удовлетворительном состоянии защитной арматуры (корунда или жаростойкой стали) нет необходимости приобретать новый датчик. Достаточно приобрести термопарную вставку взамен вышедшей из строя и самостоятельно заменить измерительный узел.



Технические характеристики


Характеристика

Значение

ДТПКхх1

ДТПNхх1

Номинальная статическая характеристика (НСХ)

K (ХА) хромель-алюмель

N (НН) нихросил-нисил

Рабочий диапазон измеряемых температур

-40...+900 °С (1100 °С*)

-40...+1250 °С

Условное давление

0,4...10 МПа

Класс допуска датчика

1

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный

неизолированный

Диаметр КТМС, мм:

мод. 041

3 мм

мод. 051...101 4,5 мм
Показатель тепловой инерции, не более:

- с изолированным рабочим спаем

3 с

- с неизолированным рабочим спаем 2 с

Количество рабочих термопар в изделии

1 или 2

Материал оболочки КТМС

сталь AISI 321

сталь AISI 310

сплав Nicrobell D

Степень защиты по ГОСТ 14254

IP00

* Максимальная температура применения ДТПКхх1 составляет:

+900 °С – без применения защитного чехла;

+1100 °С – при применении в качестве вставки в ДТПК125, 135, 145, 155, 165 и 225.



Обозначение при заказе




Конструктивные исполнения


При подборе вставок необходимо пользоваться таблицей 2 (см. раздел «Модификации»), где указано соответствие между длиной монтажной части L ДТПХ125...225 и установочной длиной монтажной части Lв соответствующей термопарной вставки.

Термопары ДТПХ041 и ДТПХ051 являются самостоятельными датчиками температуры и не служат стандартными вставками в термопары ОВЕН.

Таблица 1. Конструктивные исполнения ОВЕН ДТПХ 041...101

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части вставки , мм

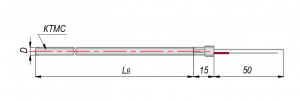

Конструктивные исполнения ОВЕН ДТПХ 041, 051

041

D = 3,0 мм

ДТПK
сталь AISI 321

(-40...+800 °С)

60..30000,

кратно 10

051

D = 4,5 мм

ДТПK
сталь AISI 310
(-40...+900 (1100*) °С)

ДТПN
сплав Nicrobell D

(-40...+1250 °С)

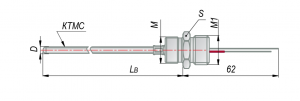

Конструктивные исполнения ОВЕН ДТПХ 061

061

D = 4,5 мм

М = 18×1 мм,

М1 = 20×1,5 мм

S = 22 мм

Может применяться

как вставка

для моделей 125, 225

ДТПK
сталь AISI 310
(-40...+900 (1100*) °С)

ДТПN
сплав Nicrobell D

(-40...+1250 °С)

при использовании:

  • в качестве вставки – см. табл. 2 («Модификации»)
  • в качестве самостоятельного изделия:
    60...30000, кратно 10

Конструктивные исполнения ОВЕН ДТПХ 071

071

D = 4,5 мм
М = 18×1 мм,

М1 = 20×1,5 мм

S = 22 мм

Может применяться

как вставка

для модели 135

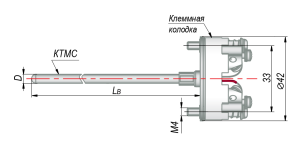

Конструктивные исполнения ОВЕН ДТПХ 081

081

D = 4,5 мм

Может применяться как вставка

для модели 145

ДТПK
сталь AISI 310
(-40...+900 (1100*) °С)

ДТПN
сплав Nicrobell D

(-40...+1250 °С)

при использовании:

  • в качестве вставки – см. табл. 2 («Модификации»)
  • в качестве самостоятельного изделия:
    60...30000, кратно 10

Конструктивные исполнения ОВЕН ДТПХ 091

091

D = 4,5 мм

Может применяться

как вставка

для модели 155

Конструктивные исполнения ОВЕН ДТПХ 101

101

D = 4,5 мм

Может применяться

как вставка

для модели 165

* Максимальная температура применения ДТПКхх1 составляет:

+900 °С – без применения защитного чехла;

+1100 °С – при применении в качестве вставки в ДТПК125, 135, 145, 155, 165 и 225.



Модификации


Таблица 2. Установочные длины монтажных частей L в термопарах ДТПХ061...101 при использовании в качестве вставок в ДТПХ125...165, 225

Модель вставки

Длина монтажной части ДТПХ1Х5 L, мм

250

320

400

500

630

800

1000

1250

1600

2000

Установочная длина монтажной части Lв, мм

061 (как вставка в ДТПХ125, 225)

245

315

395

495

625

795

995

1245

1595

1995

071 (как вставка в ДТПХ135)

408

478

558

658

788

958

1158

1408

1758

2158

081 (как вставка в ДТПХ145)

274

344

424

524

654

824

1024

1274

1624

2024

091 (как вставка в ДТПХ155)

279

349

429

529

659

829

1029

1279

1629

2029

101 (как вставка в ДТПХ165)

524

594

674

774

904

1074

1274

1524

1874

2274

Пример: при замене вставки в термопару ДТПК125-0914.630 необходима вставка ДТПК061 длиной Lв = 625 мм.



Материалы монтажных частей арматуры термопар


Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры

Материал арматуры

монтажной части ДТП

Рекомендуемые температуры

применения, °С

Условия

применения

Температура

окалинообразования, °С

Особенности

применения

Нержавеющие

аустенитные стали 12Х18Н10Т

08Х18Н10Т

AISI304

800

Неподвижные окислительные или нейтральные жидкие, газообразные среды

850

Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах

600

воздействие механических нагрузок

Нержавеющая

аустенитная сталь

10Х23Н18

900

Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок

1050

Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.

Нержавеющая

Тугоплавкая аустенитная сталь

сталь AISI310 (российский аналог:

20Х25Н20С2)

1100

Неподвижные окислительные или нейтральные газообразные среды

>1100

Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С

1050

Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен

Нержавеющая

аустенитная сталь AISI316

900

Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен

925

Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин

Нержавеющая

аустенитная

сталь AISI321

800

Неподвижные окислительные или нейтральные газообразные среды

850

Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С

600

Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен

Нержавеющая

Ферритная сталь 15Х25Т

1000

Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен

1050

Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок

Сплав на железо-никелевой основе ХН45Ю

(ЭП 747)

1100

Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок

1300

Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке

Керамика МКРц

1100

Высокотемпературные газообразные среды

-

Не рекомендуется воздействие механических нагрузок.

Корунд CER795

( ≈ 95% Al2O3)

1300

(1600 кратковременно)

Высокотемпературные газообразные среды

-

Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.

Карбид кремния SiC

1250

Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)

-

Высокая твердость и износостойкость





Комплектность


Датчик

Паспорт с гарантийным талоном











Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипДТПХхх1 термопары бескорпусные на основе КТМС (термопарные вставки)
Информация для заказа
  • Цена: Цену уточняйте
