БКСТ1 блок коммутации силовых симисторов и тиристоров
Цену уточняйте
- В наличии
Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами). Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).
Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.
Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.
Функциональные возможности
- Преобразование управляющего сигнала от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
- Работа с различными выходными сигналами регуляторов:
- 6...30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
- 5,0...6,5 В (выход «Т» регулятора ОВЕН)
- Коммутация активной нагрузки (например, ТЭНов) при помощи внешних тиристоров или симисторов:
- в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
- в однофазной цепи
- Контроль перехода напряжения через ноль
- Защита силовых тиристоров или симисторов от импульсных помех
- Встроенные согласующие резисторы
Технические характеристики
| Максимальное время переключения (время с момента подачи сигнала управления до коммутации всех выходных элементов) | 25 мс |
| Постоянное напряжение, подаваемое на входы блока: | |
| – вход 6...30 В | 6...30 В |
| – вход «Т» | 5,5...6,5 В |
| Максимальный ток управления | 1 А |
| Максимальный ток во входной цепи | 60 мА |
| Напряжение в коммутируемой цепи | 110...380 В |
| Тип корпуса | на DIN-рейку Д4 |
| Габаритные размеры корпуса | 72×90×58 мм |
| Степень защиты корпуса | IP20 |
Условия эксплуатации
| Температура окружающего воздуха | 0...+70 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Схемы подключения
Схемы подключения БКСТ1 к управляющему выходу приборов ОВЕН
Схемы подключения трехфазной нагрузки по схеме «звезда»
Схемы подключения трехфазной нагрузки по схеме «разомкнутый треугольник»

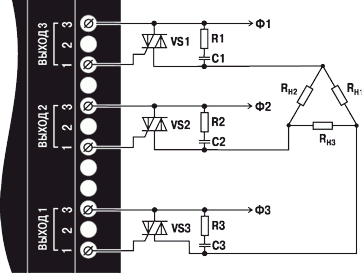

Схемы подключения трехфазной нагрузки по схеме «замкнутый треугольник»
Комплектность
- Прибор БКСТ1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | БКСТ1 блок коммутации силовых симисторов и тиристоров |
- Цена: Цену уточняйте
