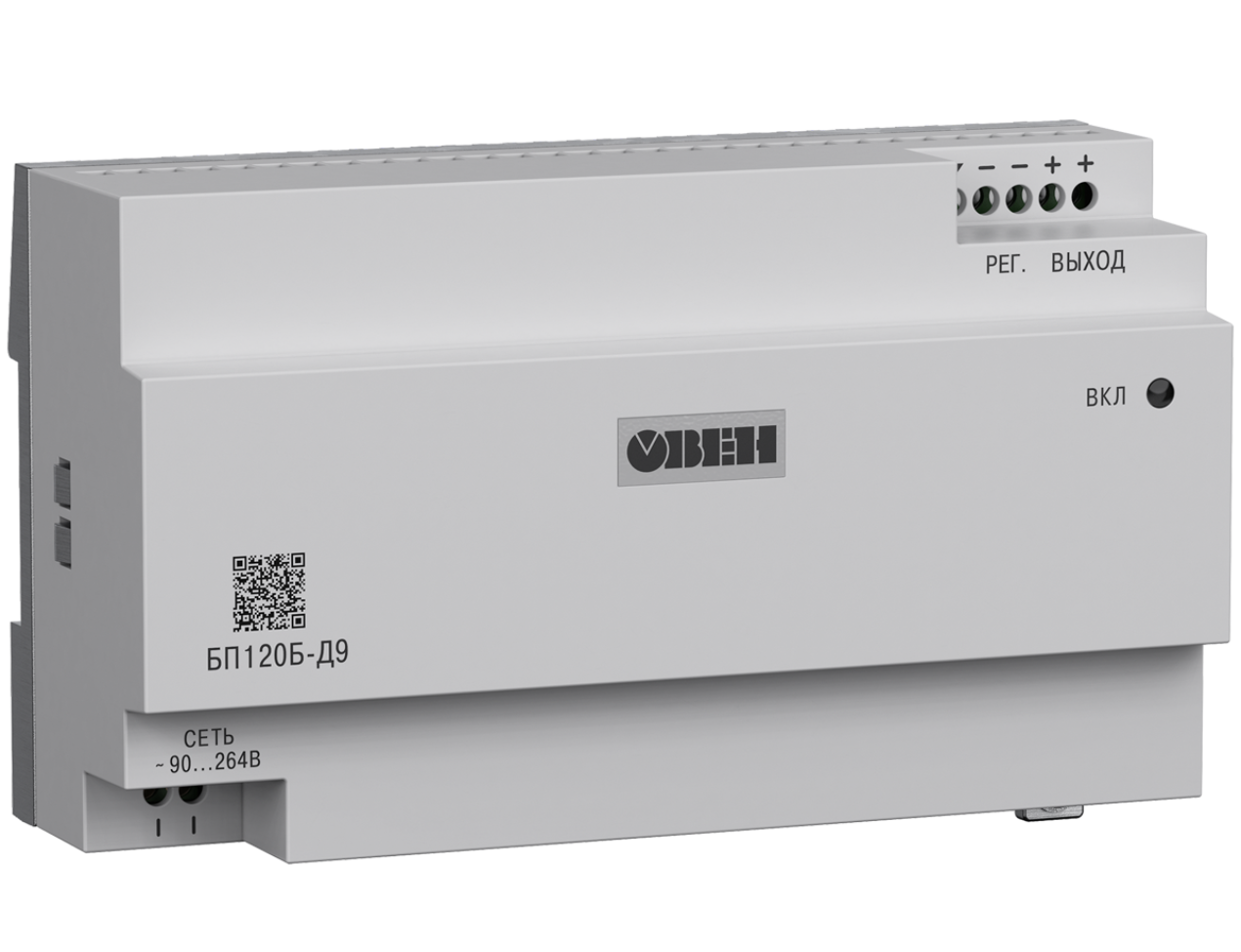

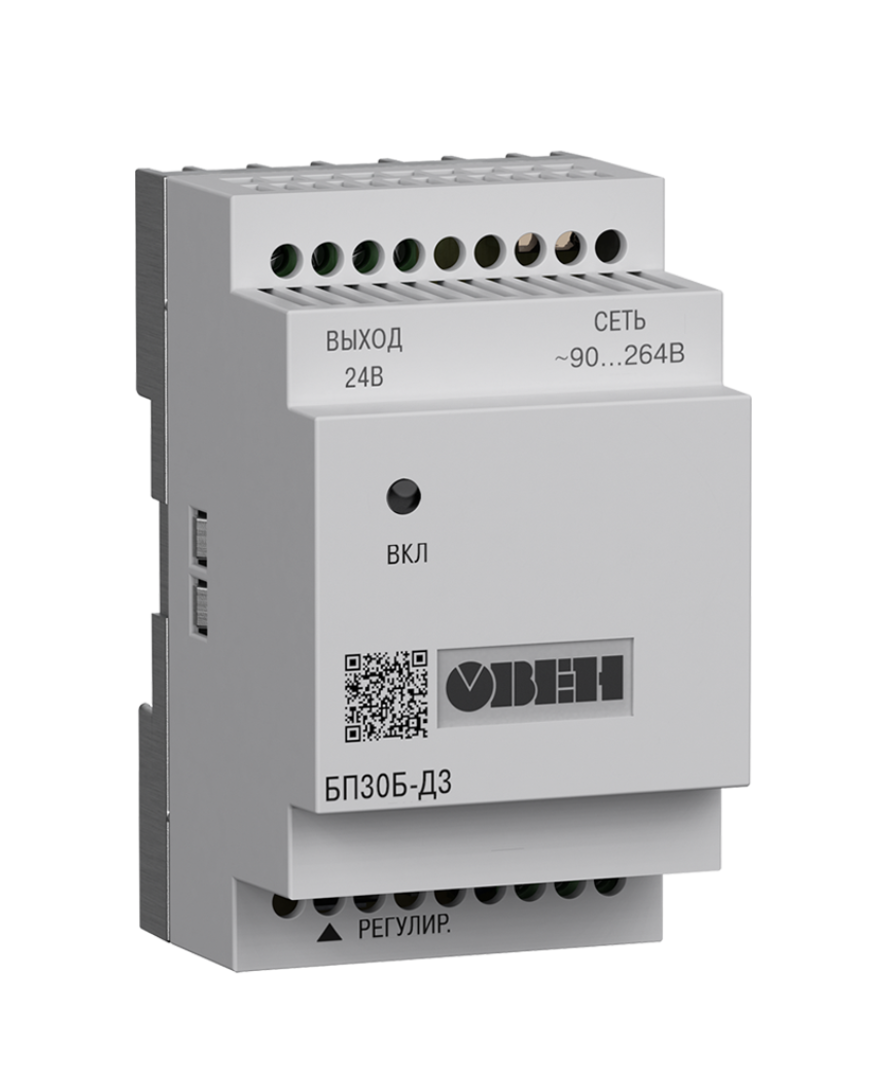

Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.
Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C:
- Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
- Выдерживают перегрузку по току до 140 %.
- Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
- Обеспечивают высокий КПД (более 85 %).
- Защищают от КЗ в цепях 24 В постоянного тока.
- Не требует дополнительного охлаждения.
Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Технические характеристики
-
Параметр
Значение
Входное напряжение:
– переменного тока
90...264 В
– постоянного тока 110...370 В Частота входного переменного напряжения
47...63 Гц
Коррекция выходного напряжения
22...26 В
Нестабильность выходного напряжения при изменении напряжения питания
±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
±0,25 %
Электрическая прочность изоляции: – вход – выход (действующее значение)
3 кВ
– вход – корпус (действующее значение) 1,5 кВ Коэффициент полезного действия
Не менее 85 %
Степень защиты корпуса (со стороны передней панели)
IP20
Условия эксплуатации
Параметр
Значение
Температура окружающего воздуха
–40...+70 °С
Атмосферное давление
86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %
Электрические характеристики
Модификация прибора
Мощность, Вт
Выходное напряжение, В
Макс. выходной ток, А
Амплитуда пульсации
выходного напряжения, мВ
БП30Б-Д3-24C
30
24
1,25
120
БП60Б-Д4-24C
60
24
2,5
120
БП120Б-Д9-24C
120
24
5
120
Функциональные возможности
-
Защита по перегрузке типа «ограничение выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С, уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С уходят в режим «отсечки».
График снижения мощности ОВЕН БП30Б-С, БП60Б-С, БП120Б-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
Модификации
Габаритные и установочные размеры
-
Габаритные размеры ОВЕН БП30Б-С
Габаритные размеры ОВЕН БП60Б-С
Габаритные размеры ОВЕН БП120Б-С
Массогабаритные характеристики блоков питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C
Блок питания
Габаритные размеры (Ш×В×Г), мм
Масса, кг
БП30Б-С
54×90×58
0,2
БП60Б-С
72×90×58
0,4
БП120Б-С
157×90×59,6
0,5
Схемы подключения
-
Схема подключения БП30Б-С
Схема подключения БП60Б-С
Схема подключения БП120Б-С
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1мкФ и напряжением ≥1,5 Uвых применяемого блока.
