Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.
Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30-С, БП60-С, БП120-C:
- Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
- Выдерживают перегрузку по току до 140 %.
- Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
- Обеспечивают высокий КПД (более 85 %).
- Защищают от КЗ в цепях 24 В постоянного тока.
- Не требует дополнительного охлаждения.
Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПх-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Основные функции
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Технические характеристики
|
Параметр |
Значение |
|
Входное напряжение: |
|
|
– переменного тока |
90...264 В |
| – постоянного тока | 110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Коррекция выходного напряжения |
22...26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
|
– вход – выход (действующее значение) |
3 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85 % |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха |
–40...+70 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
Электрические характеристики
|
Модификация прибора |
Мощность, Вт |
Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП30Б-Д3-24C |
30 |
24 |
1,25 |
120 |
|
БП60Б-Д4-24C |
60 |
24 |
2,5 |
120 |
|
БП120Б-Д9-24C |
120 |
24 |
5 |
120 |
Функциональные возможности

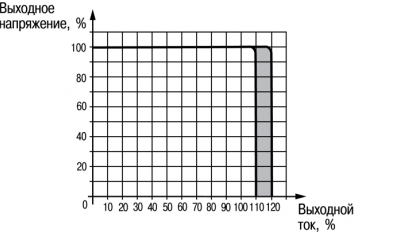

Защита по перегрузке типа «стабилизация выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП30-С, БП60-С, БП120-С, уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП30-С, БП60-С, БП120-С уходят в режим «отсечки».

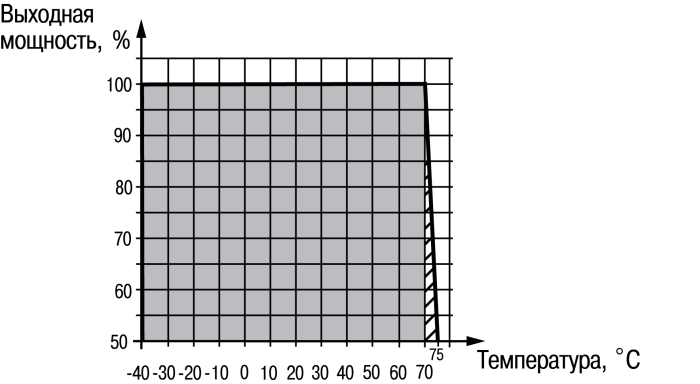

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

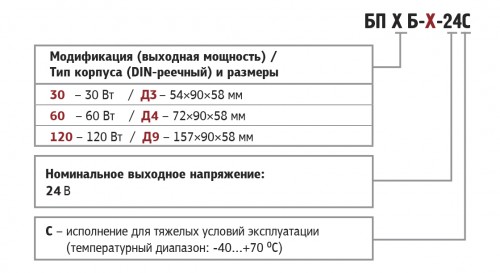

Модификации
Габаритные и установочные размеры
Массогабаритные характеристики блоков питания ОВЕН БП30-С, БП60-С, БП120-C
|
Блок питания |
Габаритные размеры (Ш×В×Г), мм |
Масса, кг |
|
БП30-С |
54×90×58 |
0,2 |
|
БП60-С |
72×90×58 |
0,4 |
|
БП120-С |
157×90×59,6 |
0,5 |

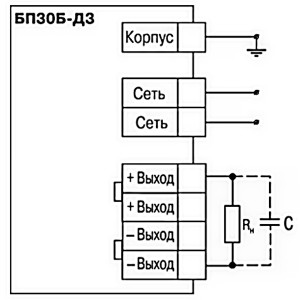

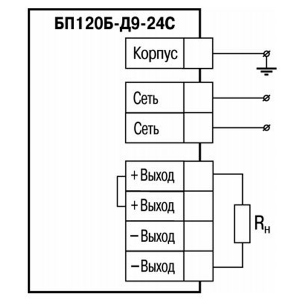

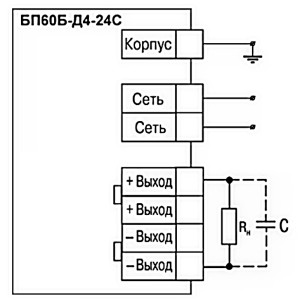

Схемы подключения
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1мкФ и напряжением ≥1,5 Uвых применяемого блока.
Комплектность
- Прибор
- Фиксатор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Результаты индивидуальных стендовых испытаний (см. ниже пример)

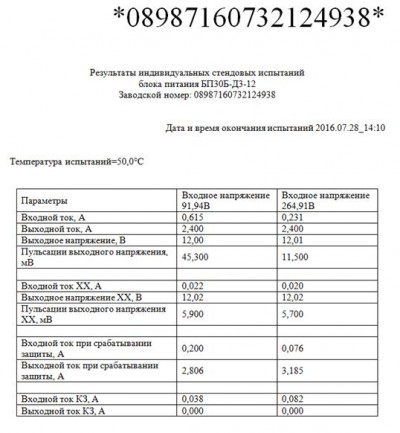

Пример результатов индивидуальных стендовых испытаний
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
