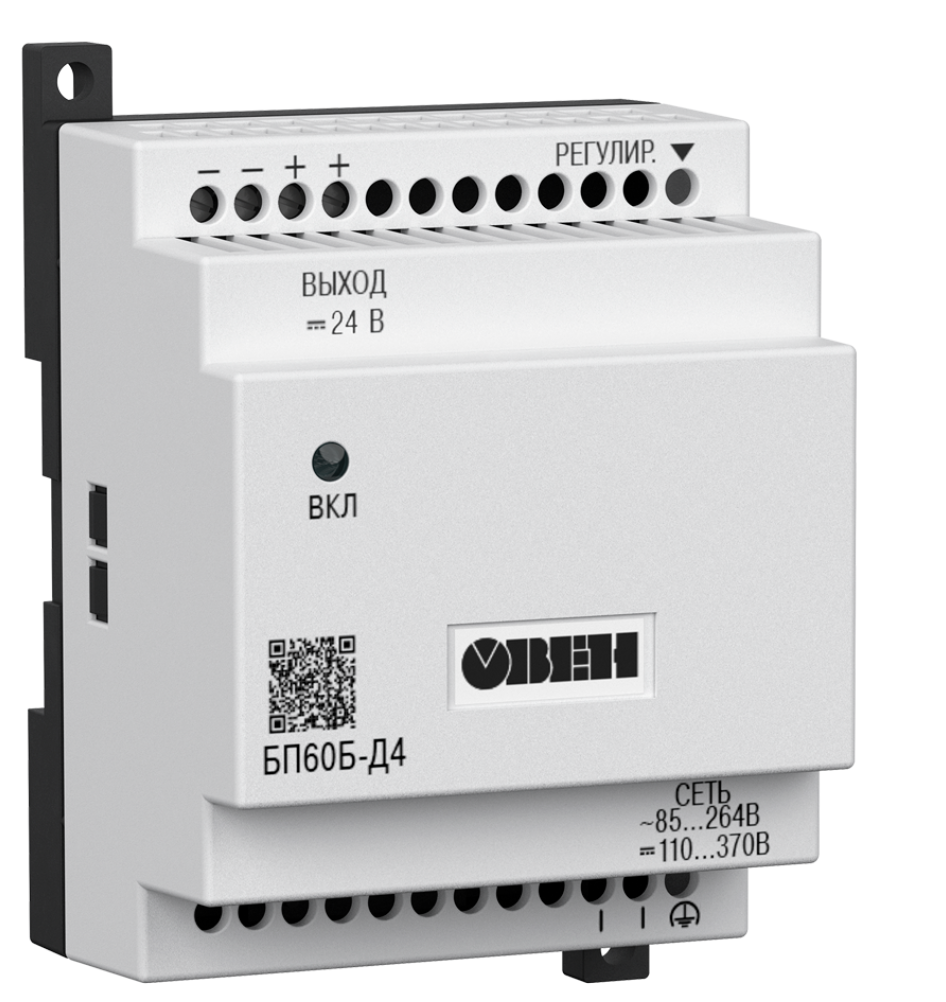

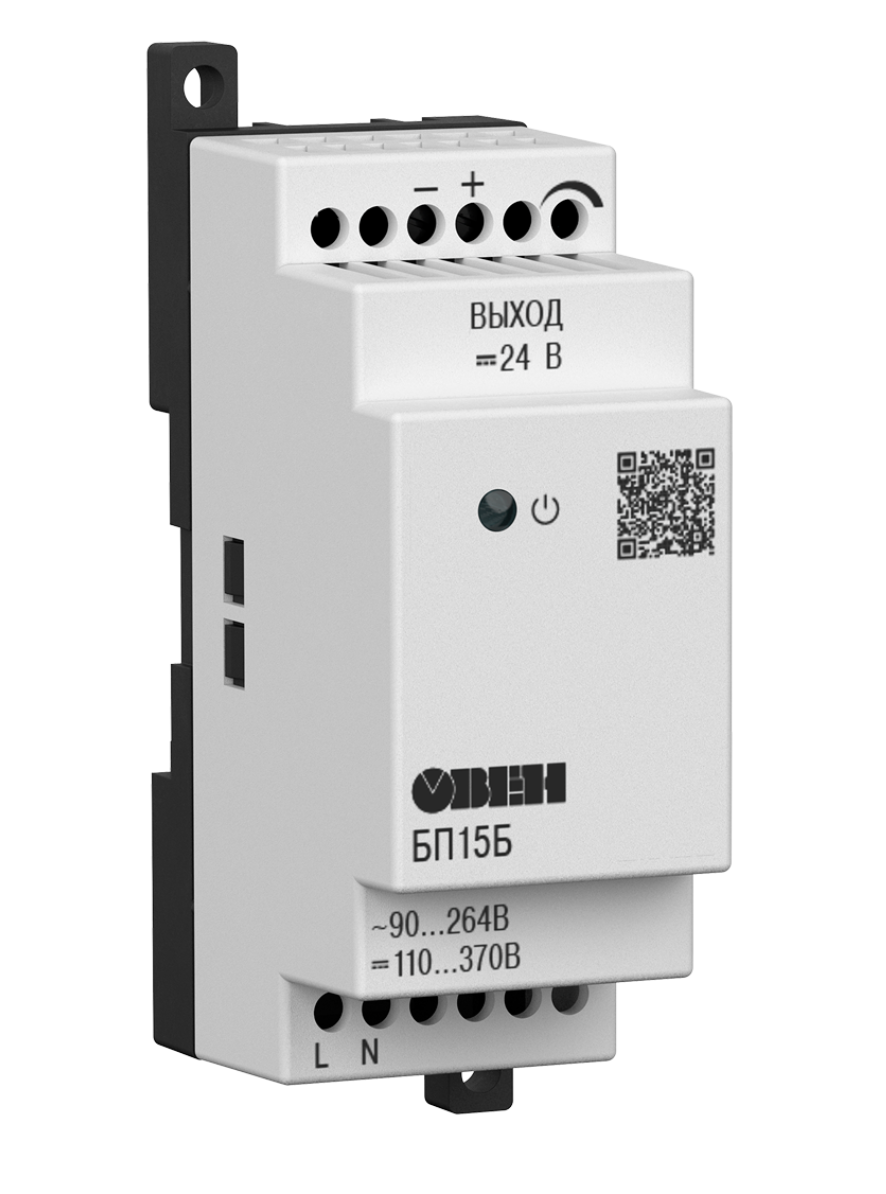

БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики

Промышленные блоки питания ОВЕН БП15Б, БП30Б, БП60Б предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.

Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.

Блоки питания БП15Б, БП30Б, БП60Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.  Применяются для построения систем электропитания различной сложности, в том числе распределенных.

Основные функции

• Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
• Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
• Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
• Защита от перенапряжения и импульсных помех на входе.
• Защита от перегрузки, короткого замыкания и перегрева.
• Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
• Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Технические характеристики

• Параметр	Значение
  Входное напряжение:
  – переменного тока	85...264 В
  – постоянного тока	110...370 В
  Частота входного переменного напряжения	47...63 Гц
  Коррекция выходного напряжения	22...26 В
  Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
  Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax	±0,25 %
  Электрическая прочность изоляции:
  - вход – выход (действующее значение)	3 кВ
  - вход – корпус (действующее значение)	1,5 кВ
  Коэффициент полезного действия	Не менее 85 %
  Степень защиты корпуса (со стороны передней панели)	IP20

  Условия эксплуатации

  Параметр	Значение
  Температура окружающего воздуха	–20...+50 °С
  Атмосферное давление	86...106,7 кПа
  Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

  Электрические характеристики

  Модификация прибора	Мощность, Вт	Выходное напряжение, В	Макс. выходной ток, А	Амплитуда пульсации выходного напряжения, мВ
  БП15Б-Д2-5	15	5	2,00	40
  БП15Б-Д2-9		9	1,35	60
  БП15Б-Д2-12		12	1,20	80
  БП15Б-Д2-15		15	1,00	100
  БП15Б-Д2-24		24	0,63	120
  БП15Б-Д2-36		36	0,41	150
  БП15Б-Д2-48		48	0,31	150
  БП15Б-Д2-60		60	0,25	150
  БП30Б-Д3-5	30	5	4,00	60
  БП30Б-Д3-9		9	2,70	80
  БП30Б-Д3-12		12	2,40	100
  БП30Б-Д3-15		15	2,00	120
  БП30Б-Д3-24		24	1,25	120
  БП30Б-Д3-36		36	0,83	150
  БП30Б-Д3-48		48	0,63	150
  БП30Б-Д3-60		60	0,50	150
  БП60Б-Д4-5	60	5	8,00	80
  БП60Б-Д4-9		9	5,40	80
  БП60Б-Д4-12		12	4,50	100
  БП60Б-Д4-15		15	4,00	120
  БП60Б-Д4-24		24	2,50	120
  БП60Б-Д4-36		36	1,67	150
  БП60Б-Д4-48		48	1,25	150
  БП60Б-Д4-60		60	1,00	150

Функциональные возможности

• Защита по перегрузке типа «ограничение выходного тока»



  Защита от короткого замыкания

  При возникновении короткого замыкания блоки питания ОВЕН БП15Б, БП30Б, БП60Б уходят в режим «отсечки» до восстановления.

  Защита от перегрева

  При перегреве блоки питания ОВЕН БП15Б, БП30Б, БП60Б уходят в режим «отсечки».



  График снижения мощности ОВЕН БП15Б, БП30Б, БП60Б в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

Модификации

•

  БПХБ-Х-Х

Габаритные и установочные размеры

•

  Габаритные размеры ОВЕН БП15Б



  Габаритные размеры ОВЕН БП30Б



  Габаритные размеры ОВЕН БП60Б

  Массогабаритные характеристики блоков питания ОВЕН БП15Б, БП30Б, БП60Б

  Наименование	Габаритные размеры (Ш×В×Г), мм	Масса, кг
  БП15Б	36×90×58	0,13
  БП30Б	54×90×58	0,15
  БП60Б	72×90×58	0,4

Схемы подключения

•

  Схема подключения БП15Б



  Схема подключения БП30Б



  Схема подключения БП60Б

  Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 U_вых применяемого блока.
