Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ОВЕН ПЧВ, защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.
Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.
Преимущества ОВЕН РМО и РМТ
- Увеличение длины моторного кабеля до 300 м.
- Повышение надежности и долговечности мотора.
- Успешное подавление электромагнитных помех.
- Уменьшение амплитуды перенапряжений на клеммах двигателя.
- Снижение уровня шума двигателя.
Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 метров для экранированного кабеля и 50 м – для неэкранированного) до 150 – 300 метров, что допускается при подключении двигателя напрямую к ПЧВ.
Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.
Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором.
Влияние моторного дросселя на скорость нарастания напряжения
3D-модели моторных дросселей РМО и РМТ
Смотреть вебинар
Новинки приводной техники ОВЕН. Вебинар состоялся 4 сентября 2014.
Технические характеристики
Параметр | Значение |
Рабочая частота | 0...60 Гц |
Рабочее напряжение для реакторов РМО | 230 В |
Рабочее напряжение для реакторов РМТ | 500 В |
Способ охлаждения по ГОСТ 11677-85 | С (естественное воздушное) |
Исполнение | Открытое |
Класс нагревостойкости по ГОСТ 8865-93 | Рхх-ххх-А – F (155 °C) |
Степень защиты | IP00 |
Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
Снижение тока нагрузки при частоте коммутации
Сетевой дроссель | Частота | Ток нагрузки |
РМО-А и РМТ-А | до 4 кГц | 100 % × Iн пчв |
до 16 кГц | 35 % × Iн пчв |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Атмосферное давление – от 80 до 106 кПа.
- Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
- Максимальная высота над уровнем моря –1000 м.
Модификации
Схемы подключения
Таблица подбора моторных дросселей для ПЧВ
В таблице приведены рекомендуемые модификации моторных дросселей для частотных преобразователей ОВЕН ПЧВ
Модификация | Реакторы моторные |
Питающая сеть: одна или три фазы 220 В | |
ПЧВ101-К18-А | РМО-002-А |
ПЧВ3-К25-Б ПЧВ101-К37-А | РМО-002-А РМТ-002-А |
ПЧВ3-К37-Б | РМО-002-А РМТ-002-А |
ПЧВ101-К75-А ПЧВ3-К75-Б | РМО-004-А РМТ-004-А |
ПЧВ102-1К5-А ПЧВ3-1К5-Б | РМО-006-А РМТ-006-А |
ПЧВ103-2К2-А ПЧВ3-2К2-Б | РМО-010-А РМТ-010-А |
ПЧВ3-3К7-Б | РМО-016-А РМТ-015-А |
ПЧВ3-5К5-Б | РМТ-025-А |
ПЧВ3-7К5-Б | РМТ-030-А |
ПЧВ3-11К-Б | РМТ-040-А |
Питающая сеть: три фазы 380 В | |
ПЧВ101-К37-В; ПЧВ3-К37-В | РМТ-002-А |
ПЧВ101-К75-В; ПЧВ3-К75-В | РМТ-002-А |
ПЧВ3-1К5-В | РМТ-004-А |
ПЧВ102-1К5-В | РМТ-004-А |
ПЧВ102-2К2-В | РМТ-006-А |
ПЧВ3-2К2-В | РМТ-006-А |
ПЧВ103-3К0-В | РМТ-008-А |
ПЧВ3-3К0-В | РМТ-008-А |
ПЧВ103-4К0-В | РМТ-010-А |
ПЧВ3-4К0-В | РМТ-010-А |
ПЧВ203-5К5-В | РМТ-015-А |
ПЧВ3-5К5-В | РМТ-015-А |
ПЧВ203-7К5-В | РМТ-015-А |
ПЧВ3-7К5-В | РМТ-015-А |
ПЧВ204-11К-В | РМТ-025-А |
ПЧВ3-11К-В | РМТ-025-А |
ПЧВ204-15К-В | РМТ-030-А |
ПЧВ3-15К-В | РМТ-030-А |
ПЧВ205-18К-В | РМТ-040-А |
ПЧВ3-18К-В | РМТ-040-А |
ПЧВ205-22К-В | РМТ-050-А |
ПЧВ3-22К-В | РМТ-050-А |
ПЧВ3-30К-В | РМТ-060-А |
ПЧВ3-37К-В | РМТ-080-А |
ПЧВ3-45К-В | РМТ-090-А |
ПЧВ3-55К-В | РМТ-120-А |
ПЧВ3-75К-В | РМТ-150-А |
ПЧВ3-90К-В | РМТ-200-А |

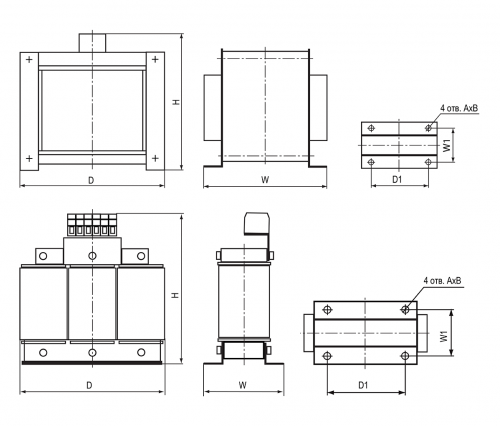

Массогабаритные характеристики моторных дросселей РМО и РМТ
Массогабаритные характеристики сетевых дросселей РМО и РМТ
Модификация | Вес, кг | Габаритные размеры, мм | |||||
D | D1 | W | W1 | H | A*B | ||
РМО-002-А | 1.1 | 76 | 64 | 105 | 85 | 90 | 7*12 |
РМО-004-А | 1.1 | 76 | 64 | 105 | 85 | 90 | 7*12 |
РМО-006-А | 1.1 | 76 | 64 | 105 | 85 | 90 | 7*12 |
РМО-010-А | 1.1 | 76 | 64 | 105 | 85 | 90 | 7*12 |
РМО-016-А | 3.8 | 114 | 95 | 110 | 90 | 120 | 7*12 |
| |||||||
РМТ-002-А | 1.8 | 100 | 48 | 79 | 59 | 118 | 7*12 |
РМТ-004-А | 1.8 | 100 | 48 | 79 | 59 | 118 | 7*12 |
РМТ-006-А | 1.8 | 100 | 48 | 79 | 59 | 118 | 7*12 |
РМТ-008-А | 1.8 | 100 | 48 | 79 | 59 | 118 | 7*12 |
РМТ-010-А | 1.8 | 100 | 48 | 79 | 59 | 118 | 7*12 |
РМТ-015-А | 2.5 | 150 | 70 | 92 | 72 | 145 | 7*12 |
РМТ-025-А | 3.5 | 180 | 70 | 92 | 72 | 165 | 7*12 |
РМТ-030-А | 3.5 | 180 | 70 | 92 | 72 | 165 | 7*12 |
РМТ-040-А | 5.0 | 180 | 70 | 100 | 81 | 165 | 7*12 |
РМТ-050-А | 6.5 | 180 | 70 | 140 | 90 | 165 | 7*12 |
РМТ-060-А | 6.5 | 180 | 70 | 140 | 90 | 165 | 7*12 |
РМТ-080-А | 10 | 210 | 80 | 155 | 90 | 165 | 7*12 |
РМТ-090-А | 10 | 210 | 80 | 155 | 90 | 165 | 7*12 |
РМТ-120-А | 13 | 240 | 80 | 150 | 90 | 210 | 7*12 |
РМТ-150-А | 15 | 240 | 80 | 150 | 90 | 210 | 7*12 |
РМТ-200-А | 20 | 240 | 80 | 180 | 120 | 210 | 7*12 |
Комплектность
- Прибор
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | РМО и РМТ моторные дроссели |
