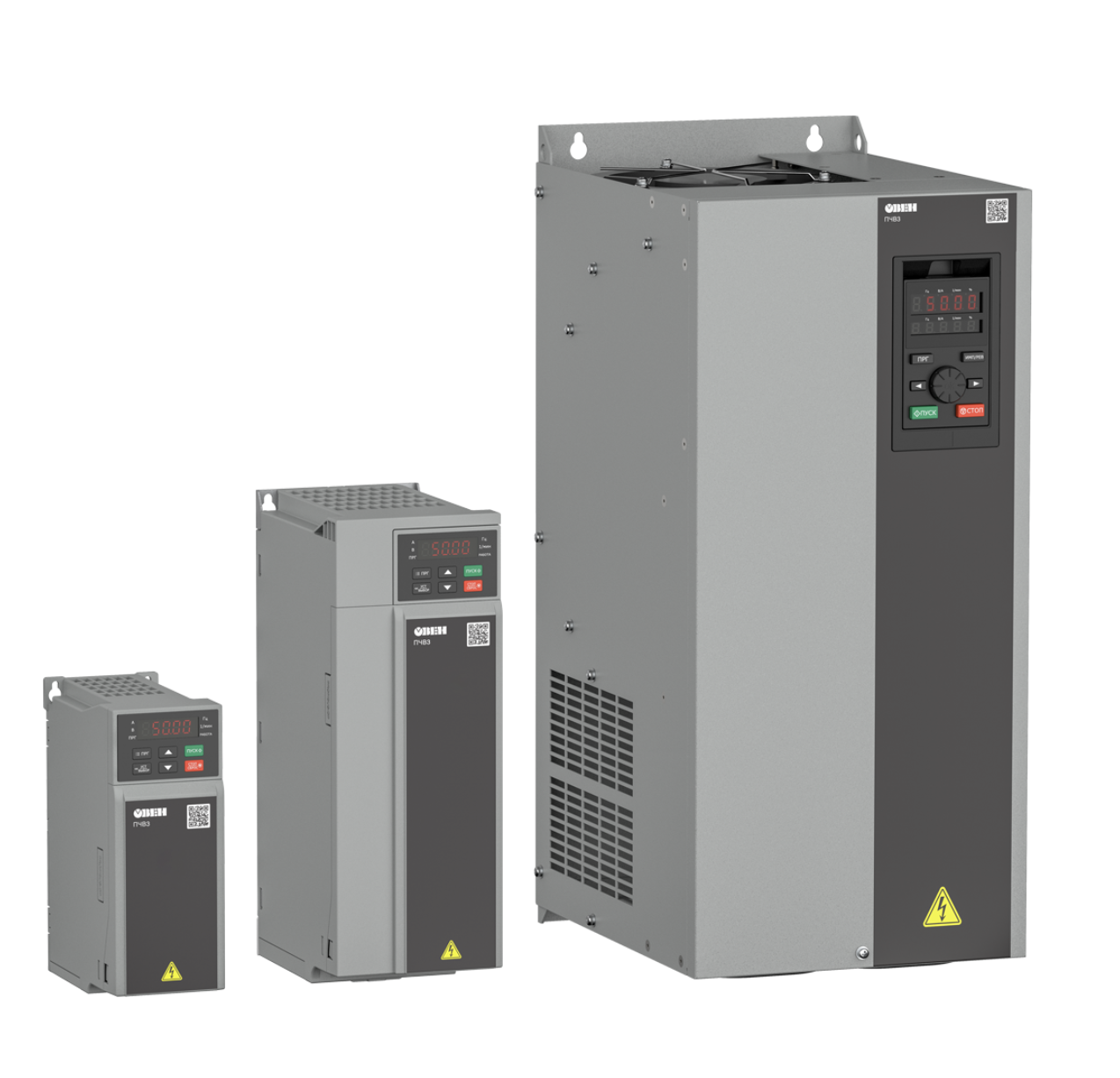

Частотный преобразователь ОВЕН ПЧВ1 [М01]

Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.

Основные особенности преобразователя

Самые компактные ПЧ в своем классе.

Расширенное климатическое исполнение до 50 °С.

Монтаж «стенка к стенке» без зазоров.

Встроенная лицевая панель оператора.

Быстросъёмный вентиляторы охлаждения.

Повышенный гарантийный срок.

Удобная интеграция в современные системы управления и диспетчеризации.

Дополнительные платы расширения:

для работы с энкодерами (5 В/12 В);

для работы с резольверами;

для работы по протоколу PROFIBUS;

для работы по протоколу PROFINET;

для работы по протоколу CANopen;

для работы по протоколу EtherCAT;

для работы по протоколу Modbus TCP;

для расширения входов/выходов.

Основные функции преобразователя частоты

Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем

Автоматическая адаптация двигателя без вращения.

Автоматическая оптимизация энергопотребления.

Компенсация нагрузки и скольжения.

Возможность динамического торможения, в том числе с применением тормозных резисторов.

Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).

Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.

Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.

Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:

Контроль напряжения сети/цепи АД.

Перегрузка/перегрев ПЧВ/АД.

Изоляция/пробой ПЧВ/АД.

Защита от обрыва фазы питания/фазного провода двигателя;

Основные параметры

Питание 3×380 В (0,75…90 кВт).

Выходная частота до 299 Гц.

Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).

Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).

Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.

Технические характеристики

Таблица номинальных значений выходных токов

Габаритные и присоединительные размеры

Типоразмер 1

Типоразмер 2

Типоразмер 3

Типоразмер 4

Типоразмер 5

Типоразмер 6

Схема электрических соединений

Модификации

ПЧВ3-Х-В

Аксессуары

• Обозначение	Наименование	Назначение	Внешний вид
  ЛПО1 [М01]	Выносная локальная панель оператора	Служит для программирования и оперативного управления ПЧ
  ЛПО2 [М01]	Выносная двухстрочная локальная панель оператора	Служит для программирования и оперативного управления ПЧ
  ЛПО3 [M01]	Выносная графическая локальная панель оператора	Служит для программирования и оперативного управления ПЧ
  ПИП1	Плата расширения с протоколом Profibus	Плата, позволяющая подключать устройства с протоколом Profibus
  ПИП2	Плата расширения с протоколом Profinet	Плата, позволяющая подключать устройства с протоколом Profinet
  ПВВ1	Плата входов и выходов	Плата с дополнительными входами и выходами (1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT100/PT1000/KTY.)
  ПЭ1	Плата расширения для подключения энкодера 5В	Плата с входами для энкодера 5В
  ПЭ2	Плата расширения для подключения энкодера 12В	Плата с входами для энкодера 12В
  ПРЕ1	Плата для подключения резольвера	Плата с входами для подключения резольвера
  ПИК1	Плата интерфейсная CANopen	Плата, позволяющая подключать устройства по протоколу CANopen
  ПИЭ1	Плата интерфейсная EtherCat	Плата, позволяющая подключать устройства по протоколу EtherCat
  ПИЭ2	Плата интерфейсная Modbus TCP/IP	Плата, позволяющая подключать устройства по протоколу Modbus TCP/IP
  Держатель ЛПО	Держатель ЛПО2 и ЛПО3	Предназначен для крепления ЛПО2 и ЛПО3 на дверце шкафа
