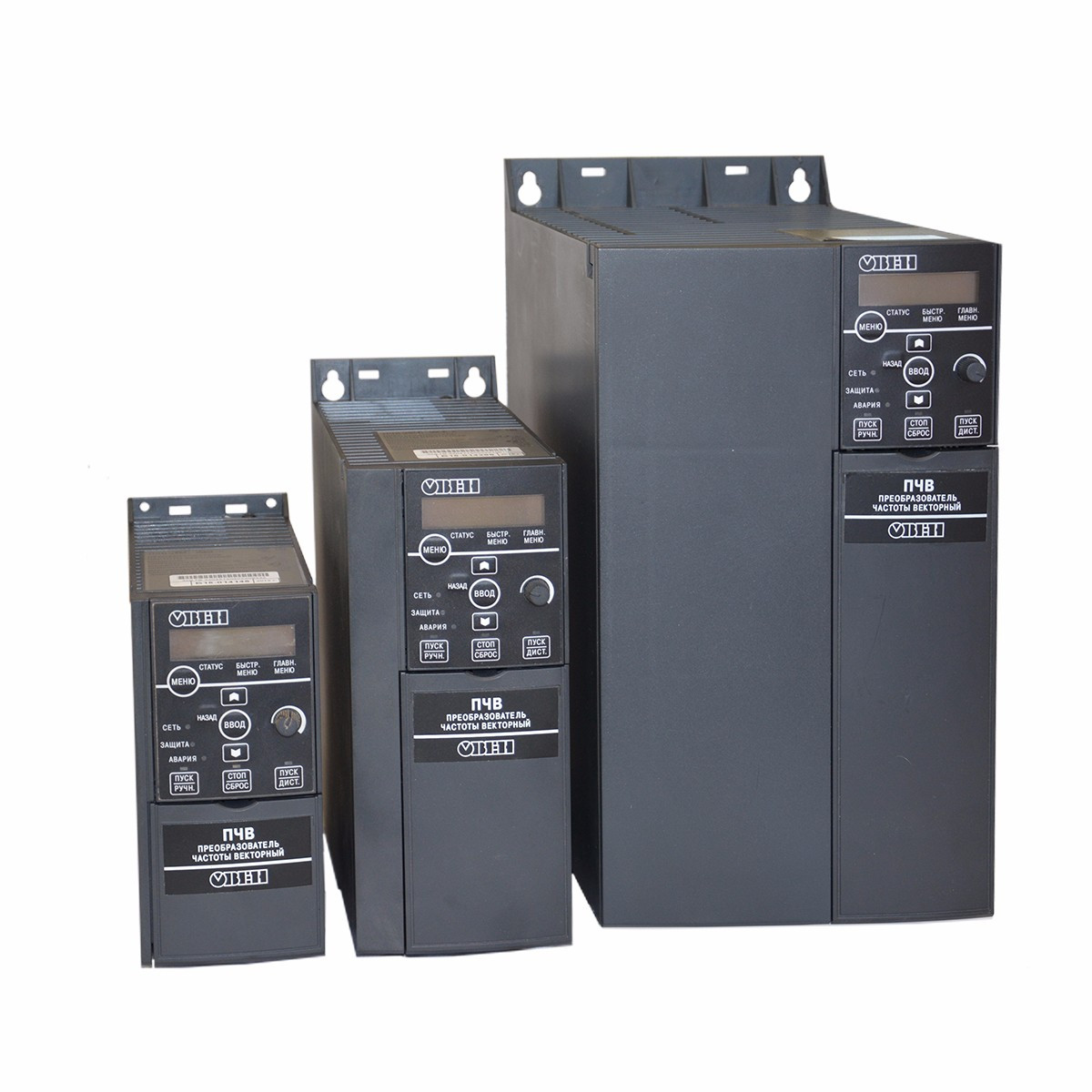

Частотный преобразователь ОВЕН ПЧВ1 [М01] и ПЧВ2

Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.

Основные особенности преобразователей

• Самые компактные ПЧ в своем классе.
• Расширенное климатическое исполнение до 50 °С.
• Удобный монтаж вплотную без зазоров.
• Повышенный гарантийный срок.
• Удобная интеграция в современные системы управления и диспетчеризации.

Основные функции преобразователей частоты

• Векторный бездатчиковый и скалярный режим управления двигателем.
• Автоматическая адаптация двигателя без вращения.
• Автоматическая оптимизация энергопотребления.
• Компенсация нагрузки и скольжения.
• Возможность динамического торможения, в том числе с применением тормозных резисторов.
• Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
• Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
• Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
  • Контроль напряжения сети/цепи АД.
  • Перегрузка/перегрев ПЧВ/АД.
  • Изоляция/пробой ПЧВ/АД.
  • Защита от обрыва фазы питания/фазного провода двигателя.

Основные параметры

• Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
• Выходная частота до 600 Гц.
• Точность поддержания скорости до 0,5 % от фактической.
• Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
• Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.

Технические характеристики

• Параметр	Значение
  Питающая сеть	1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
  Выходное напряжение	3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
  Выходная частота	0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении
  Режим управления	Скалярное U/f с установкой трех точек SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
  Перегрузочная способность	1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с
  Момент торможения через встроенный тормозной ключ	20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора
  Локальная панель оператора	Настройка, мониторинг параметров, отображение кода ошибки
  Интерфейс	RS-485
  Цифровые входы	4 (сухой контакт)
  Аналоговые входы	1 (0/4…20 мА и 0…10 В)
  Цифровые выходы	1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC) 1 транзисторный (="24 В, 50 мА)
  Аналоговые выходы	1 (0…10 В, 0/4…20 мА)
  Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
  Класс защиты корпуса	IP20
  Диапазон рабочих температур	-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик
  Температура при хранении и транспортировке	-30...+60 °C
  Длина моторного кабеля (без внешнего дросселя)	<100 м

  Таблица номинальных значений выходных токов

  Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
  ПЧВ1-К75-А [М01]	1 фазы ~220 В	4,0	0,75
  ПЧВ1-1К5-А [М01]		7,0	1,5
  ПЧВ1-2К2-А [М01]		10,0	2,2
  ПЧВ1-К75-В [М01]	3 фазы ~380 В	3,0	0,75
  ПЧВ1-1К5-В [М01]		4,0	1,5
  ПЧВ1-2К2-В [М01]		5,0	2,2
  ПЧВ1-4К0-В [М01]		9,5	4,0
  ПЧВ1-5К5-В [М01]		13,0	5,5
  ПЧВ1-7К5-В [М01]		17,0	7,5
  ПЧВ1-11К-В [М01]		25,0	11,0
  ПЧВ1-15К-В [М01]		32,0	15,0
  ПЧВ1-18К-В [М01]		38,0	18,5
  ПЧВ1-22К-В [М01]		45,0	22,0

Габаритные и присоединительные размеры

• Модификация	Габарит корпуса	В	Ш	Д	Крепёжный винт	Вес ПЧ
  ПЧВ1-К75-А [М01]	Типоразмер 1	177	65	148	3-M4	0,9
  ПЧВ1-1К5-А [М01]	Типоразмер 2	202	75	163	3-M4	1,3
  ПЧВ1-2К2-А [М01]
  ПЧВ1-К75-В [М01]	Типоразмер 1	177	65	148	3-M4	0,9
  ПЧВ1-1К5-В [М01]
  ПЧВ1-2К2-В [М01]
  ПЧВ1-4К0-В [М01]	Типоразмер 2	202	75	163	3-M4	1,3
  ПЧВ1-5К5-В [М01]
  ПЧВ1-7К5-В [М01]	Типоразмер 3	320	130	161	М5	3,6
  ПЧВ1-11К-В [М01]
  ПЧВ1-15К-В [М01]	Типоразмер 4	342,5	170	183	М5	6,3
  ПЧВ1-18К-В [М01]
  ПЧВ1-22К-В [М01]



  Типоразмер 1



  Типоразмер 2



  Типоразмер 3



  Типоразмер 4

Схема электрических соединений

Модификации

•

  ПЧВ1-Х-Х



Аксессуары

• Обозначение	Наименование	Назначение	Внешний вид
  ЛПО1 [М01]	Выносная локальная панель оператора	Служит для программирования, оперативного управления и копирования параметров ПЧВ1 [М01].
  ЛПО2 [М01]	Выносная двухстрочная локальная панель оператора	Служит для программирования, оперативного управления и копирования параметров ПЧВ1 [М01].
  ЛПО3 [M01]	Выносная графическая локальная панель оператора	Служит для программирования и оперативного управления ПЧ
  ЗАМОК ЗД1 [М01]	Замок на DIN-рейку	Служит для крепления ПЧВ1 [М01] на DIN-рейку. Подходит для моделей мощностью до 5,5 кВт включительно.
