КСОД контроллер для учета ресурсов
Цену уточняйте
- В наличии
ОВЕН КСОД – контроллер многофункциональный сбора и передачи данных предназначен для считывания данных коммерческого и/или технического учёта со счётчиков по последовательным интерфейсам и передачи полученной информации на верхний уровень по каналам GPRS и Ethernet. Имеет сертификат средства измерения.
Рекомендации к применению
- Использование в системах коммерческого учета розничного рынка электроэнергии:
- опрос приборов учета потребителями с максимальной мощностью не менее 670 кВт;
- учет на электрических подстанциях (0,4/6/10/35 кВ);
- использование в системах технического учета;
- системы управления освещением совместно с учетом электрической энергии;
- системы учета в многоквартирных жилых домах.
- Использование в системах технического учета на промышленных предприятиях.
- Системы расчетного учета в торговых центрах, бизнес-центрах для контроля потребленной электроэнергии арендаторами.
- Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
Отличительные особенности
- Встроенный GSM/GPRS-модем.
- Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Объединение в один проект любого количества контроллеров.
- Встроенный шаблон WEB-визуализации для учета ресурсов.
- Все измерения и анализ данных протекают с учетом астрономического времени.
- Возможность выгрузки отчётов в ресурсоснабжающие организации.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты. Наличие руководства «Быстрый старт» позволяет удобно и легко конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
- Встроенные алгоритмы периодической, спорадической передачи данных, настройка апертуры измерений.
- Создание виртуальных точек учета.
Функциональная схема
Технические характеристики
Общие характеристики
| Конструктивное исполнение (Ш×В×Г) | Унифицированный корпус для крепления на DIN-рейку (157×129,5×34 мм) | |
| Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клемм | |
| Напряжение питания: | ||
| - КСОД-220 | ~90...264 В (номинальное значение 110/230 В) частотой 47...63 Гц | |
| - КСОД-24 | =9...30 В (номинальное значение 24 В) | |
| Потребляемая мощность, не более: | ||
| - КСОД-220 | 15 ВА | |
| - КСОД-24 | 20 Вт | |
| Индикация передней панели | Светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM | |
Ресурсы
| Центральный процессор | 32-разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200) | |
| Объем оперативной памяти | 64 МБ (SDRAM) | |
| Объем энергонезависимой | 16 МБ (NOR Flash) | |
| Объем энергонезависимой памяти (Retain) | 4 Кбайт (MRAM) | |
Дискретные входы
| Количество дискретных входов | 4 | |
| Гальваническая изоляция дискретных входов | групповая | |
| Максимальная частота сигнала, подаваемого на дискретный вход, Гц | 20 | |
Дискретные входы/выходы*
| Количество дискретных входов | 4 | |
| Гальваническая изоляция дискретных входов | групповая | |
| Максимальная частота сигнала, подаваемого на дискретный вход, Гц | 20 | |
* - режим работы входа/выхода выбирается DIP-переключателем на корпусе ПЛК.
Дискретные выходы
| Количество и тип дискретных выходов | 4, реле |
| Максимальное напряжение, коммутируемое контактами релейного выхода: | |
| - переменного тока | 270 В |
| - постоянного тока | 30 В |
| Максимальный ток, коммутируемый контактами релейного выхода: | |
| нормально-замкнутым контактом | 3 А (~250 В, категория используемой нагрузки АС-15) 3 (=30 В, категория используемой нагрузки DC-13) |
| нормально-разомкнутым контактом | 10 А (~250 В, категория используемой нагрузки АС-15) 5 А (=30 В, категория используемой нагрузки DC-13) |
| Гальваническая развязка дискретных выходов | Индивидуальная |
Интерфейсы связи
| Ethernet | 1 | |
| RS-232 | 1 | |
| RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой) | 2 | |
| GSM/GPRS* | 1, Класс 10 | |
| Слот для карты памяти (MicroSD/MicroSDHC) | 1 | |
* - Антенна в комлект поставки не входит.
Модификации
Габаритные размеры
WEB-приложение
Назначение
Web-приложения (веб-приложения, Web-application) — вспомогательные программные средства, предназначенные для автоматизированного выполнения действий на Web-серверах. Используют в качестве пользовательских интерфейсов Web-браузеры.
Доступ
Шаг 1
Убедиться в наличии связи с контролером. Открыть командную строку. Ввести команду «ping IP» (где IP – адрес контроллера). Убедиться, что потери пакетов отсутствуют (связь работает корректно). Пример представлен на рисунке (в нашем примере IP = 10.2.10.214).

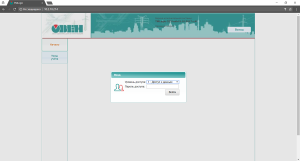

Шаг 2
Открыть Web-браузер (например, Internet Explorer 11, Google chrome). В строке ввести IP контроллера и перейти по данному адресу.
Шаг 3
Пройти идентификацию и получить доступ к Web-приложению.
Возможности
- Контроль параметров сети в режиме онлайн.
- Построение диаграмм по параметрам сети.
- Просмотр получасовых срезов данных.
- Контроль событий.
Комплектность
- Прибор КСОД
- Кабель для смены прошивки
- Паспорт и руководство по эксплуатации
- Гарантийный талон
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | КСОД контроллер для учета ресурсов |
