Рекомендации к применению
- Построение систем телемеханики и АСУ ТП электрических подстанций (0,4/6/10/35 кВ).
- Опрос внешних устройств по протоколам Modbus, МЭК 60870-5-101, МЭК 60870-5-103, DNP3, передача данных на верхний уровень по протоколам Modbus TCP, МЭК 60870-5-104.
- Контроль сигналов телесигнализации ТС и подача команд телеуправления ТУ.
- Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
- Создание систем управления нагрузкой потребителей в электрических сетях.
Отличительные особенности
- Среда программирования – EnLogic.
- Может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Объединение в один проект большого количества контроллеров.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов.
- Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
- Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
- Возможность реализации локальных алгоритмов в контроллере (FBD).
Преимущества контроллера ОВЕН ПЛК100-ТЛ
- Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
- Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
- Три уровня доступа: чтение данных, конфигурирование, администрирование.
- Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
- Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
- Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
ВНИМАНИЕ: Контроллер не предназначен для ведения архивов
Функциональная схема
Технические характеристики
Общие сведения
Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм | |
Степень защиты корпуса | IР20 | |
Напряжение питания ПЛК100-220 | 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц | |
Потребляемая мощность, не более ПЛК100-220 | 10 Вт | |
Индикация передней панели | 1 индикатор питания 8 индикаторов входов 12 индикаторов выходов |
Ресурсы
Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9 | |
Объем оперативной памяти | 8 Мбайт | |
Объем энергонезависимой памяти | 2 Мбайт | |
Время выполнения цикла ПЛК | Минимальное 250 мкс (нефиксированное), типовое от 1 мс |
Дискретные входы
Количество дискретных входов | 8 | |
Гальваническая развязка дискретных входов | есть, групповая | |
Электрическая прочность изоляции дискретных входов | 1,5 кВ | |
Максимальная частота сигнала, подаваемого на дискретный вход: - при программной обработке - при применении аппаратного счетчика - при применении обработчика энкодера |
1 кГц 10 кГц 1 кГц |
Дискретные выходы
Количество дискретных выходов: ПЛК100-220.Р-ТЛ | 6 э/м реле | |
Гальваническая развязка дискретных выходов Электрическая прочность изоляции дискретных выходов | есть, индивидуальная 1,5 кВ |
Интерфейсы связи
Интерфейсы | Ethernet 100 Ваsе-Т RS-232 - 2 канала RS-485 USB 2.0-Device | |
Скорость обмена по интерфейсам RS | от 4800 до 115200 bps | |
Протоколы | Моdbus-ТСР, МЭК 61870-5-101/103/104 Modbus-RTU, DСОN, DNP3 |
Программирование
Среда программирования | Enlogic | |
Интерфейс для программирования и отладки | RS-232 USB-Device Ethernet |
Поддерживаемые интерфейсы и протоколы
Протокол | Интерфейс | Применение | |
МЭК 61870-5-101/103, DNP3 | RS-232 | Опрос терминалов РЗА, контроллеров ячеек (присоединений), межконтроллерный обмен | |
Modbus RTU | RS-232 | Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами. | |
Modbus TCP МЭК 61870-5-104 | Ethernet 10/100 Mbps | Передача данных на верхний уровень (ОИК-диспетчер, SCADA-системы, в т.ч. ОВЕН Телемеханика Лайт). | |
DCON | RS-232 | Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM-4хххх |
Элементы управления
![]() | Светодиодная индикация: – наличия питания;– работы программы; – наличия связи со средой программирования CoDeSys; – состояния дискретных входов; – состояния дискретных выходов. |
![]() | Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере. |
![]() | Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом). |
Габаритные размеры

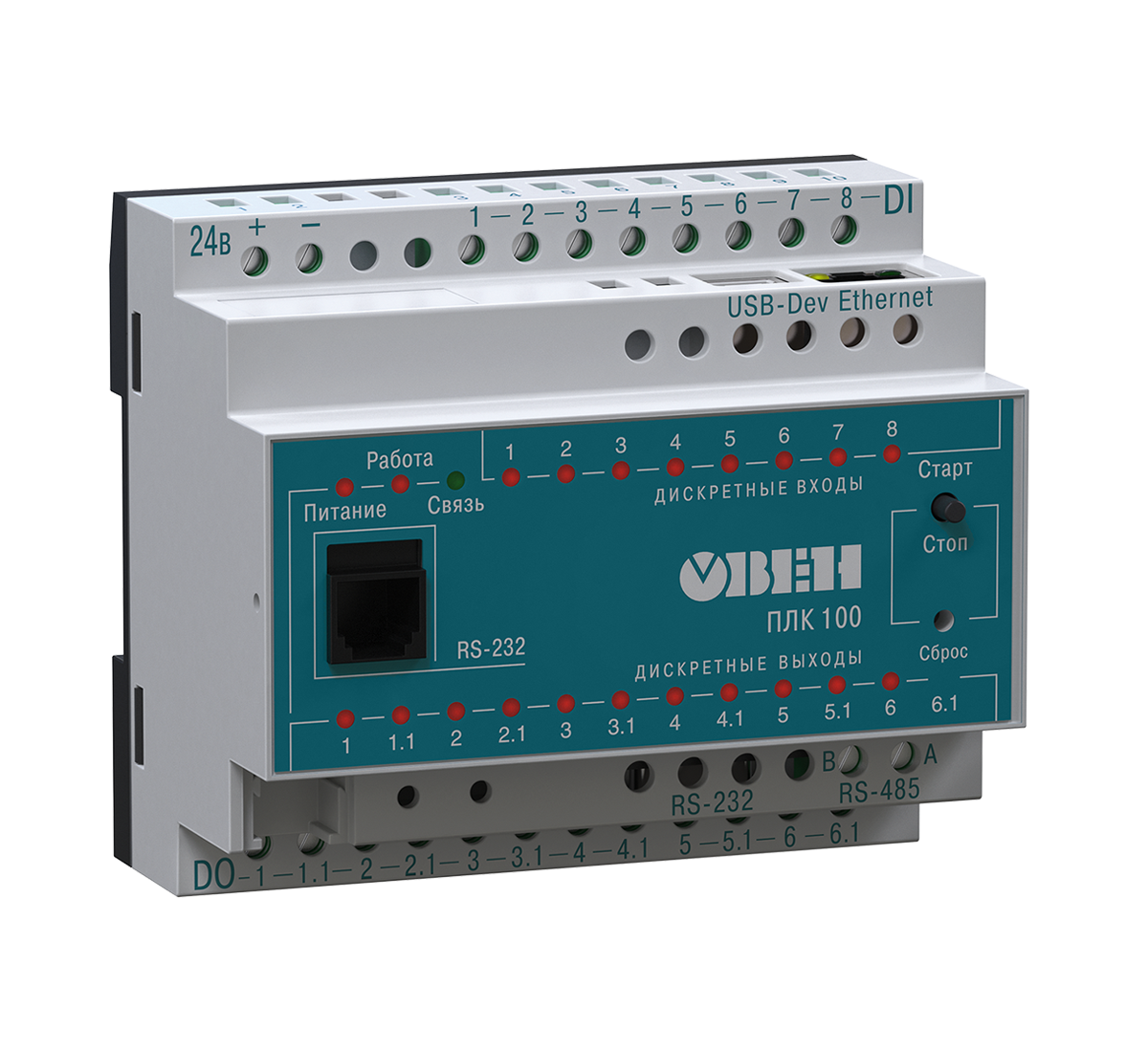

Габаритный чертеж ОВЕН ПЛК100-ТЛ
Схемы подключения
Схема подключения ОВЕН ПЛК100-220.Р
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | ПЛК100-ТЛ программируемый логический контроллер - СНЯТ С ПРОИЗВОДСТВА |
- Цена: Цену уточняйте
