ПЛК323-ТЛ контроллер для электроэнергетики - СНЯТ С ПРОИЗВОДСТВА

Цену уточняйте

  • Нет в наличии
ПЛК323-ТЛ контроллер для электроэнергетики - СНЯТ С ПРОИЗВОДСТВА
ПЛК323-ТЛ контроллер для электроэнергетики - СНЯТ С ПРОИЗВОДСТВАНет в наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

Рекомендации к применению

  • Построение систем телемеханики и АСУ ТП электрических подстанций (0,4/6/10/35 кВ).
  • Создание АСУ ТП общепромышленного назначения.
  • Использование в качестве универсального шлюза МЭК 60870-5-101, МЭК 60870-5-103 МЭК 60870-5-104, DNP3.
  • Использование в качестве УСПД (устройства сбора и передачи данных) в системах расчетного (коммерческого) учета электроэнергии.
  • Создание систем диспетчеризации и мониторинга для территориально распределенных объектов.
  • Создание систем управления автоматическими пунктами секционирования (реклоузерами).
  • Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
  • Создание систем управления нагрузкой потребителей в электрических сетях.
  • Создание систем автоматизации и диспетчеризации объектов жилищно-коммунального хозяйства.

Отличительные особенности

  • Среда программирования ОВЕН ПЛК323-ТЛ – EnLogic.
  • Может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
  • Встроенный механизм осуществления сбора и ведения архивов контроллера.
  • Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
  • Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов.
  • Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
  • Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
  • Возможность реализации локальных алгоритмов в контроллере (FBD).

Преимущества контроллера ОВЕН ПЛК323-ТЛ

  • До 500 точек учета на один контроллер.
  • Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков.
  • Три уровня доступа: чтение данных, конфигурирование, администрирование.
  • Использование GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от УСПД на сервер).
  • Передача данных в формате протокола УСПД RTU-327.
  • Прозрачный канал доступа до счетчиков по протоколу TCP/IP, в том числе в режиме GPRS.
  • Возможность самостоятельной отправки данных по электронной почте (текущих, архивных).
  • Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
  • Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
  • Встроенные алгоритмы управления наружным освещением.

Функциональная схема

Функциональная схема ОВЕН ПЛК323-ТЛ



Технические характеристики


Общие характеристики

Конструктивное исполнение (Ш×В×Г)

Унифицированный корпус для крепления на DIN-рейку (157×129,5×34 мм)

Степень защиты корпуса

IP20 со стороны передней панели, IP00 со стороны клемм

Напряжение питания

ПЛК323-220

ПЛК323-24

~90...264 В (номинальное значение 120/220 В) частотой 47...63 Гц

=9...30 В (номинальное значение 24 В)

Потребляемая мощность, не более

ПЛК323-220

ПЛК323-24

15 ВА

20 Вт

Индикация передней панели

Светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM

Ресурсы

Центральный процессор

32-разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200)

Объем оперативной памяти

32 МБ (SDRAM)

Объем энергонезависимой

16 МБ (NOR Flash)

Объем энергонезависимой памяти (Retain)

128 Кбайт (MRAM)

Дискретные входы

Количество дискретных входов

4

Гальваническая изоляция дискретных входов

групповая

Максимальная частота сигнала, подаваемого на дискретный вход, Гц

20

Дискретные входы/выходы*

Количество дискретных входов

4

Гальваническая изоляция дискретных входов

групповая

Максимальная частота сигнала, подаваемого на дискретный вход, Гц

20

* - режим работы входа/выхода выбирается DIP-переключателем на корпусе ПЛК.

Аналоговые входы

Количество аналоговых входов

нет

Предел основной приведенной погрешности

-

Типы поддерживаемых датчиков и входных сигналов

-

Разрядность ЦАП

-

Минимальное время опроса всех аналоговых входов

-

Дискретные выходы

Количество и тип дискретных выходов

4, реле

Максимальное напряжение, коммутируемое контактами релейного выхода:

переменного тока

постоянного тока

270 В

30 В

Максимальный ток, коммутируемый контактами релейного выхода:

нормально-замкнутым контактом

3 А (~250 В, категория используемой нагрузки АС-15)

3 (=30 В, категория используемой нагрузки DC-13)

нормально-разомкнутым контактом

10 А (~250 В, категория используемой нагрузки АС-15)

5 А (=30 В, категория используемой нагрузки DC-13)

Гальваническая развязка дискретных выходов

Индивидуальная

Аналоговые выходы

Количество аналоговых выходов

нет

Тип выходного сигнала

-

Разрядность ЦАП

-

Наличие встроенного источника питания

-

Интерфейсы связи

Ethernet

1

RS-232

1

RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой)

2

CAN (для ПЛК323-хх.02.хх, с гальванической развязкой)

2

GSM/GPRS

1, Класс 10

Слот для карты памяти (MicroSD/MicroSDHC)

1



Модификации

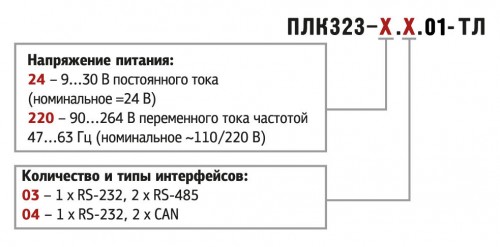

Модификации ОВЕН ПЛК323-ТЛ



Элементы управления


Вид на лицевую панель
Вид на верхнюю поверхность
Вид на нижнюю поверхность

На лицевой панели ПЛК323 расположены:

  • Индикаторы состояния релейных выходов;
  • Двухцветный индикатор обмена данными по интерфейсу CAN порта P1 в модификации ПЛК323-ХХ.04.ХХ.ХХ-ХХ. В модификации ПЛК323-ХХ.03.ХХ.ХХ-ХХ данный индикатор отсутствует;
  • Двухцветный индикатор обмена данными по интерфейсу CAN порта P2 в модификации ПЛК323-ХХ.04.ХХ.ХХ-ХХ. В модификации ПЛК323-ХХ.03.ХХ.ХХ-ХХ данный индикатор отсутствует;
  • Двухцветныe индикаторы состояния универсальных дискретных входов/выходов порта Р4;
  • Индикаторы состояния дискретных входов порта Р5;
  • Индикаторы работы GSM/GPRS-модема;
  • Три программируемых функциональных индикатора («Ошибка», «Связь» и «Работа»); Функциональное назначение данных индикаторов определяет пользователь;
  • Индикатор «Питание».


Габаритные размеры


Габаритные размеры ПЛК323
Разметка для установки на щит
Расстояние до стенок корпуса ПЛК323 при монтаже в шкаф для обеспечения вентиляции






ПО, примеры, инструкции


Настройка задачи ведения архива УСПД для ПЛК323-ТЛ Скачать
Настройка протокола обмена с приборами учета на примере Меркурий и СЭТ Скачать
Обновление ИС ПЛК323-ТЛ Скачать
Описание карт Modbus в системе EnLogic Скачать
Первый запуск ПЛК323-ТЛ Скачать
Руководство по эксплуатации EnLogic Скачать
Смена сетевых настроек для ПЛК323-ТЛ Скачать
Демо-Проект электроснабжение промышленного предприятия Скачать
Проект технического учета на МЭ110-3М Скачать










Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипПЛК323-ТЛ контроллер для электроэнергетики - СНЯТ С ПРОИЗВОДСТВА
Информация для заказа
  • Цена: Цену уточняйте
