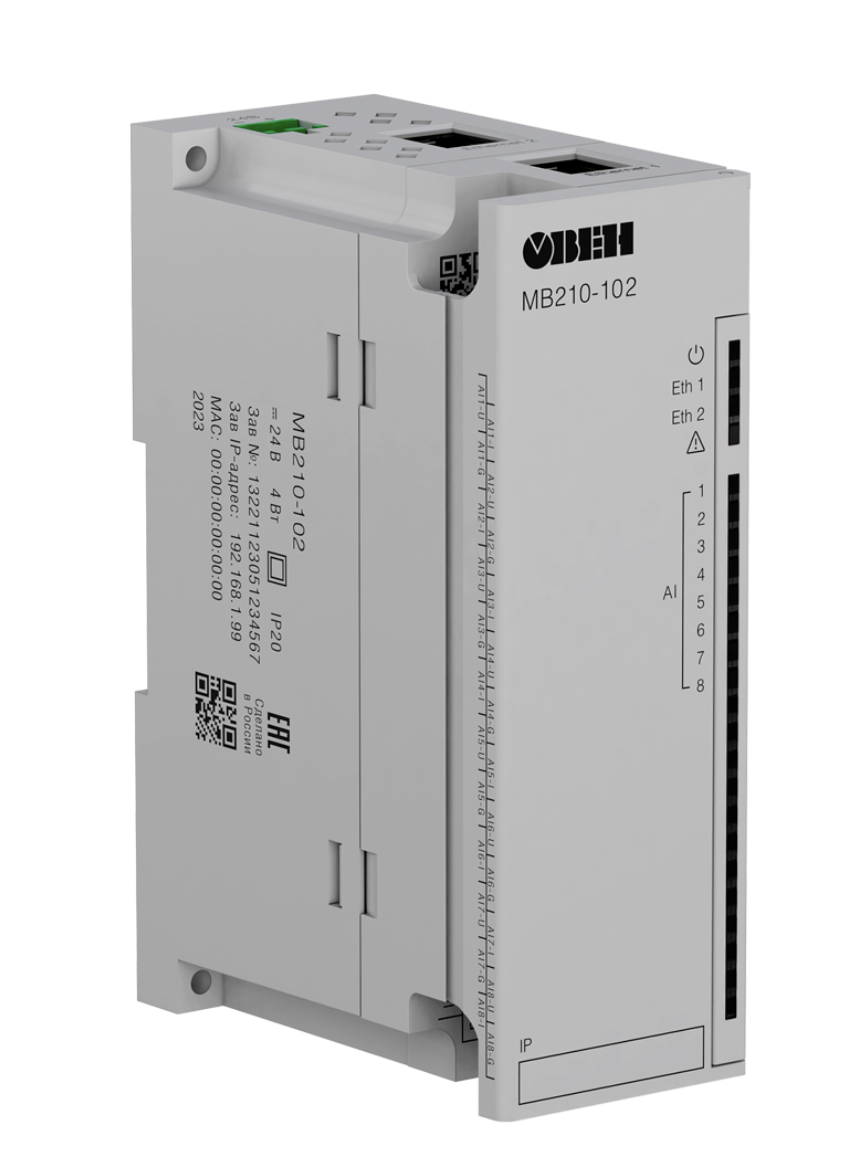

МВ210-102 модули аналогового ввода с быстрыми входами (AI)

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Особенности

• Быстрые унифицированные аналоговые входы для измерения сигналов тока и напряжения
• Индивидуальная конфигурация для каждого входа
• Сдвоенный 2-портовый Ethernet-коммутатор
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
• Широкий диапазон рабочих температур: -40…+55 °С
• Непрерывный профиль измерений во внутреннюю flash память (архив)
• Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

• Модификация	МВ210-102
  Входы
  Количество входов	8 FAI
  Разрядность АЦП	16 бит
  Типы поддерживаемых сигналов	0…5 мА 0…20 мА 4…20 мА 0…1 В 0…10 В
  Характеристики аналоговых входов (FAI)
  Гальваническая развязка входов	–
  Предел основной приведенной погрешности *
  - 0…1 В (фильтр 1)	± 0,5 %
  - 0…1 В (фильтры 2-5)	± 0,25 %
  - 0…10 В (фильтры 1-5)	± 0,25 %
  - 0…5 мА (фильтры 1-5)	± 0,5 %
  - 0…20 мА (фильтры 1-5)	± 0,25 %
  Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех	0,2 %
  Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С
  - 0…10 В	не более 0,03 %
  - 0…1 В, 0…20 мА, 4…20 мА	не более 0,075 %
  Время опроса одного входа	12 мс
  Входное сопротивление канала измерения
  - 0…1 В, 0…10 В	не менее 10 Мом
  - 0…5 мА	не более 200 Ом
  - 0…20 мА, 4…20 мА	не более 100 Ом
  Питание
  Напряжение питания	=10…48 (номинальное =24) В
  Потребляемая мощность	не более 4 Вт при питании =24 В
  Защита от переполюсовки	есть
  Общие параметры
  Габаритные размеры	(42×124×83) ±1 мм
  Степень защитыкорпуса	IP20
  Монтаж	на DIN-рейку / на стену
  Средний срок службы	12 лет
  Масса	не более 0,4 кг
  Условия эксплуатации
  Температура окружающего воздуха	-40…+55 °С
  Относительная влажность воздуха (при +35 °С без конденсации влаги)	от 10 до 95 %
  Flash-память (архив)
  Максимальный размер файла архива	2 кб
  Максимальное количество файлов архива	1000
  Минимальный период записи	10 сек
  Часы реального времени
  Погрешность хода
  - при температуре +25 °С	не более 3 секунды в сутки
  - при температуре -40 °С	не более 10 секунд в сутки
  Тип питания	батарея CR2032
  Время работы часов реального времени на одной батарее	6 лет
  Комплектность
  Прибор	1 шт.
  Паспорт и Гарантийный талон	1 экз.
  Краткое руководство по эксплуатации	1 экз.
  Кабель патч-корд UTP 5e 150 мм	1 шт.
  Клемма питания 2EGTK-5-02P-14	1 шт.
  Заглушка разъема Ethernet	1 шт.
  * не является средством измерения
