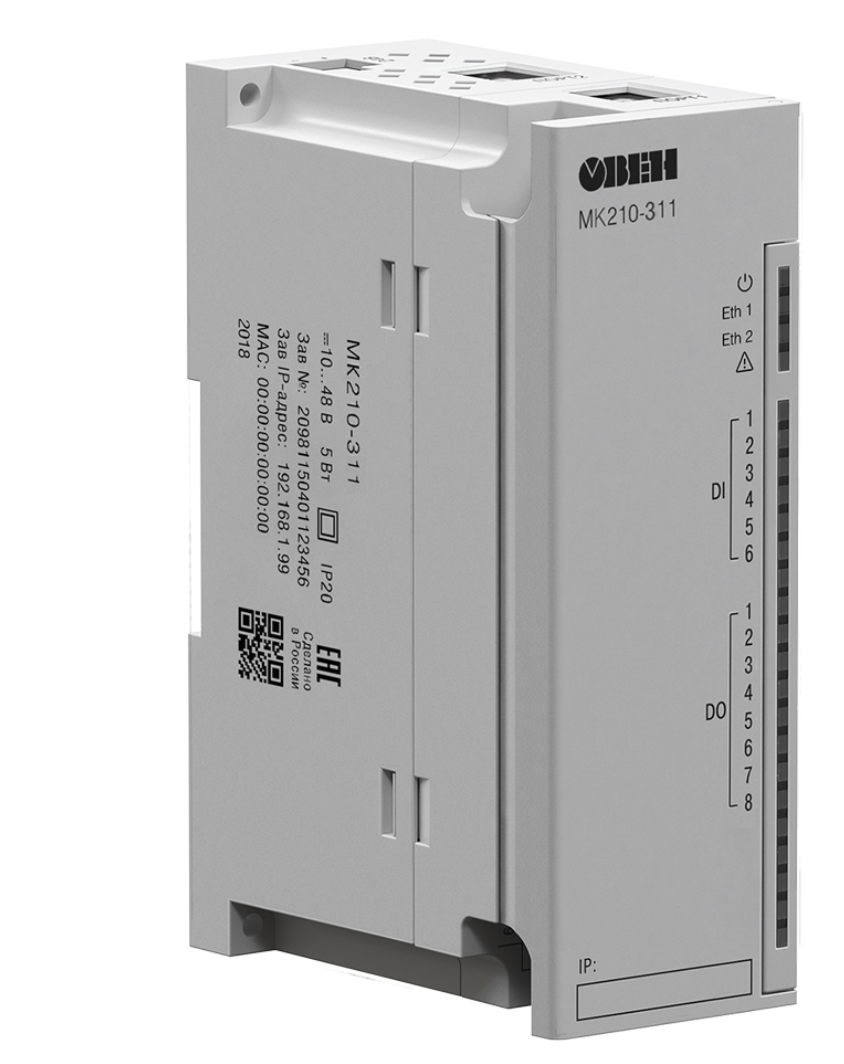

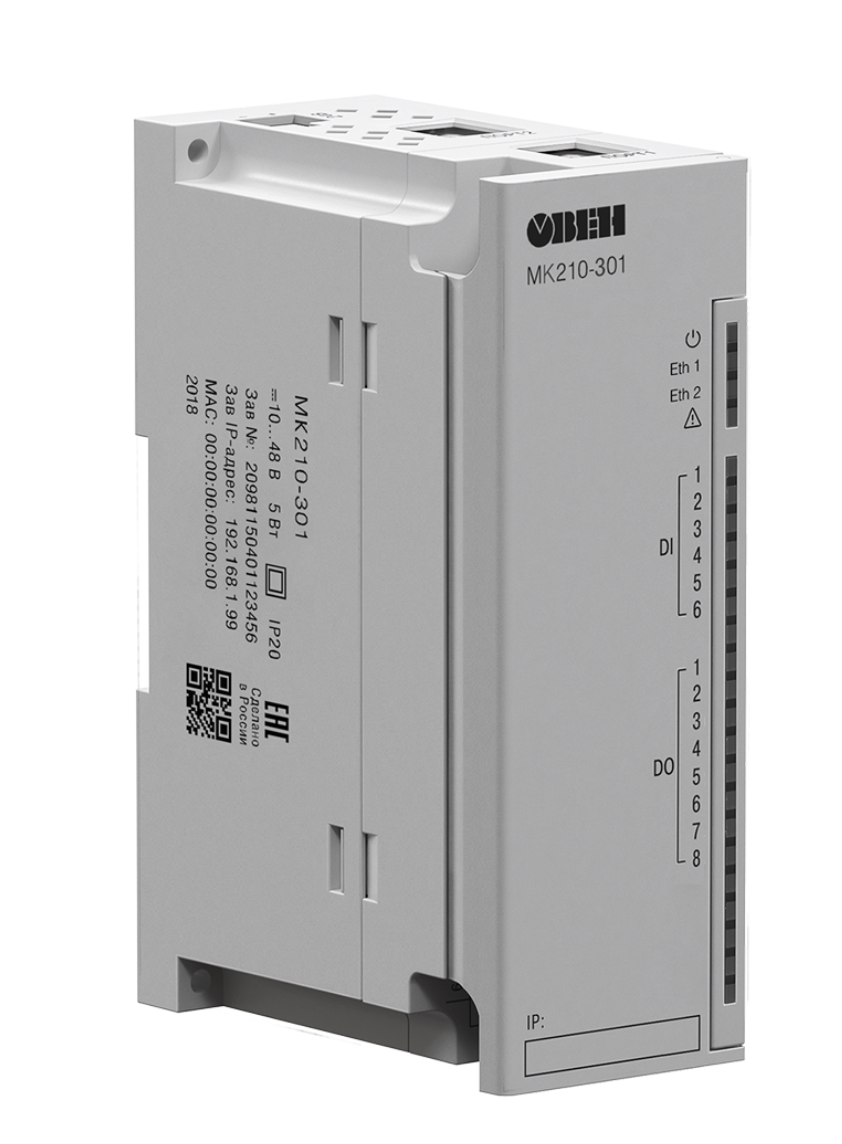

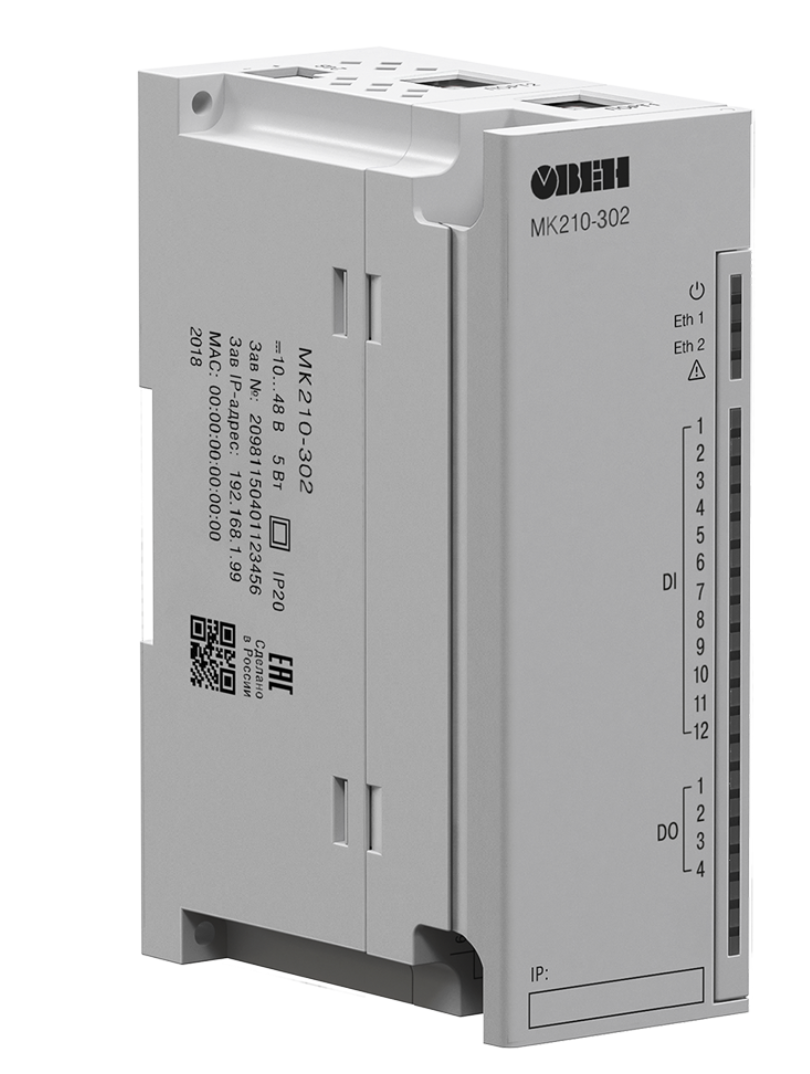

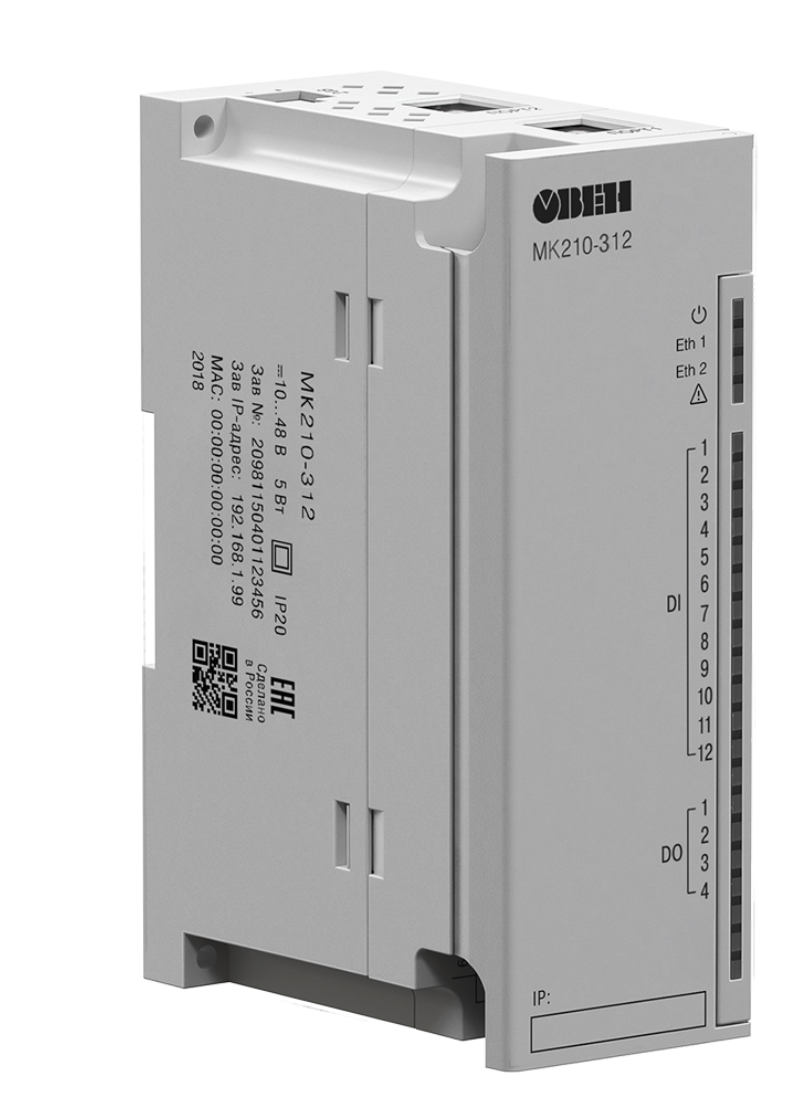

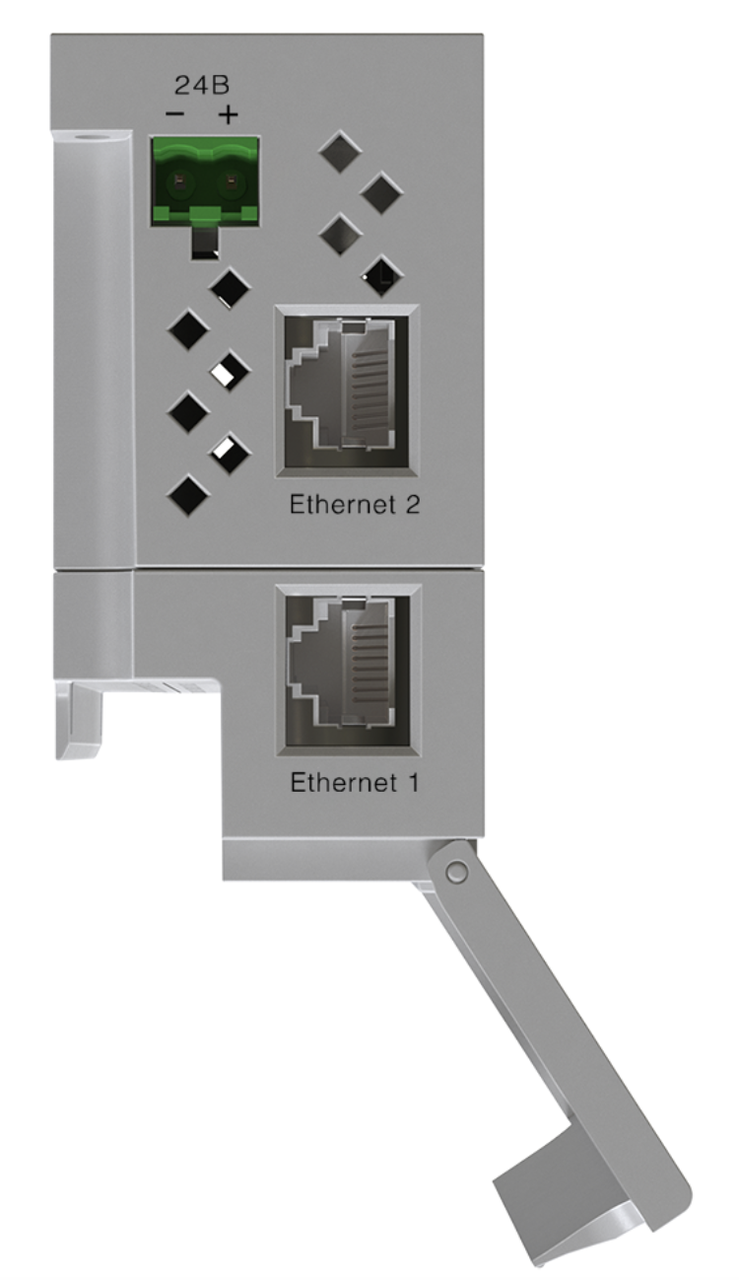

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Особенности

• Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
• Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
• Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
• Сдвоенный 2-х портовый Ethernet-коммутатор
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
• Широкий диапазон рабочих температур: -40…+55 °С
• Непрерывный профиль измерений во внутреннюю flash память (архив)
• Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

• Модификация		МК210-301	МК210-311	МК210-302	МК210-312
  Входы/выходы
  Количество входов/выходов		6 DI / 8 DO		12 DI / 4 DO
  Тип	входов	«сухой контакт» (не требует внешнего питания) датчик n-p-n типа		контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа
  	выходов	электромагнитное реле
  Характеристики дискретных входов (DI)
  Гальваническая развязка входов		–
  Режимы работы		определение логического уровня подсчет числа импульсов		определение логического уровня подсчет числа высокочастотных импульсов (только 1 – 8 DI) измерение частоты (только 1 – 8 DI) обработка сигналов энкодера (до 3-х AB энкодеров)
  Макс. частота входного сигнала	определение логического уровня	400 Гц
  	подсчет числа импульсов	400 Гц		100 кГц (только 1 – 8 DI)
  	измерение частоты	–		100 кГц (только 1 – 8 DI)
  	обработка сигналов энкодера	–		100 кГц
  Мин. длительность импульса		1 мс		5 мкс (1 – 8 DI)
  				25 мс (9 – 12 DI)
  Напряжение питания входов		24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!		24±3 В
  Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу		не более 100 Ом		–
  Ток «логической единицы»		–		не менее 5,5 мА
  Ток «логического нуля»		–		не более 1,2 мА
  Напряжение «логической единицы»		–		9…30 В
  Напряжение «логического нуля»		–		0…5,5 В
  Характеристики дискретных выходов (DO)
  Гальваническая развязка выходов		поканальная, кроме 1 и 2 DO		поканальная
  Электрическая прочность		1780 В
  Режим работы		переключение логического состояния генерация ШИМ сигнала
  Ток коммутации		5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В)
  Максимальное напряжение на контакты реле		250 В переменного напряжения 30 В постоянного напряжения
  Время включения		15 мс
  Время выключения		15 мс
  Контроль обрыва нагрузки		нет	есть	нет	есть
  Максимальная частота ШИМ		1 Гц
  Минимальная длительность импульса ШИМ		50 мс
  Питание
  Напряжение питания		=10…48 (номинальное =24) В
  Потребляемая мощность		не более 6 Вт при питании =24 В		не более 5 Вт при питании =24 В
  Защита от переполюсовки		есть
  Тип питания часов реального времени		батарея CR2032
  Конструктивное исполнение
  Габаритные размеры		(42×124×83) ±1 мм
  Степень защиты		IP20
  Монтаж		на DIN-рейку / на стену
  Средний срок службы		10 лет
  Масса		не более 0,4 кг
  Условия эксплуатации
  Температура окружающего воздуха		-40…+55 °С
  Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
  Комплектность
  Модуль		1 шт.
  Паспорт и гарантийный талон		1 экз.
  Краткое руководство по эксплуатации		1 экз.
  Кабель патч-корд UTP 5e 150 мм		1 шт.
  Клемма питания 2EGTK-5-02P-14		1 шт.
  Заглушка Ethernet		1 шт.

Габаритные и установочные размеры

Схемы подключения

• МК210-301	МК210-311	МК210-302	МК210-312
  Общий чертеж
  Схема подключения внешних связей к дискретным выходам типа «реле»
  Схема подключения датчиков «сухие контакты»
  		—
  Схема подключения контактных датчиков
  —
  Схема подключения датчиков n-p-n типа
  Схема подключения датчиков p-n-p типа
  —
  Схема подключения энкодера n-p-n типа
  —
  Схема подключения энкодера p-n-p типа
  —
