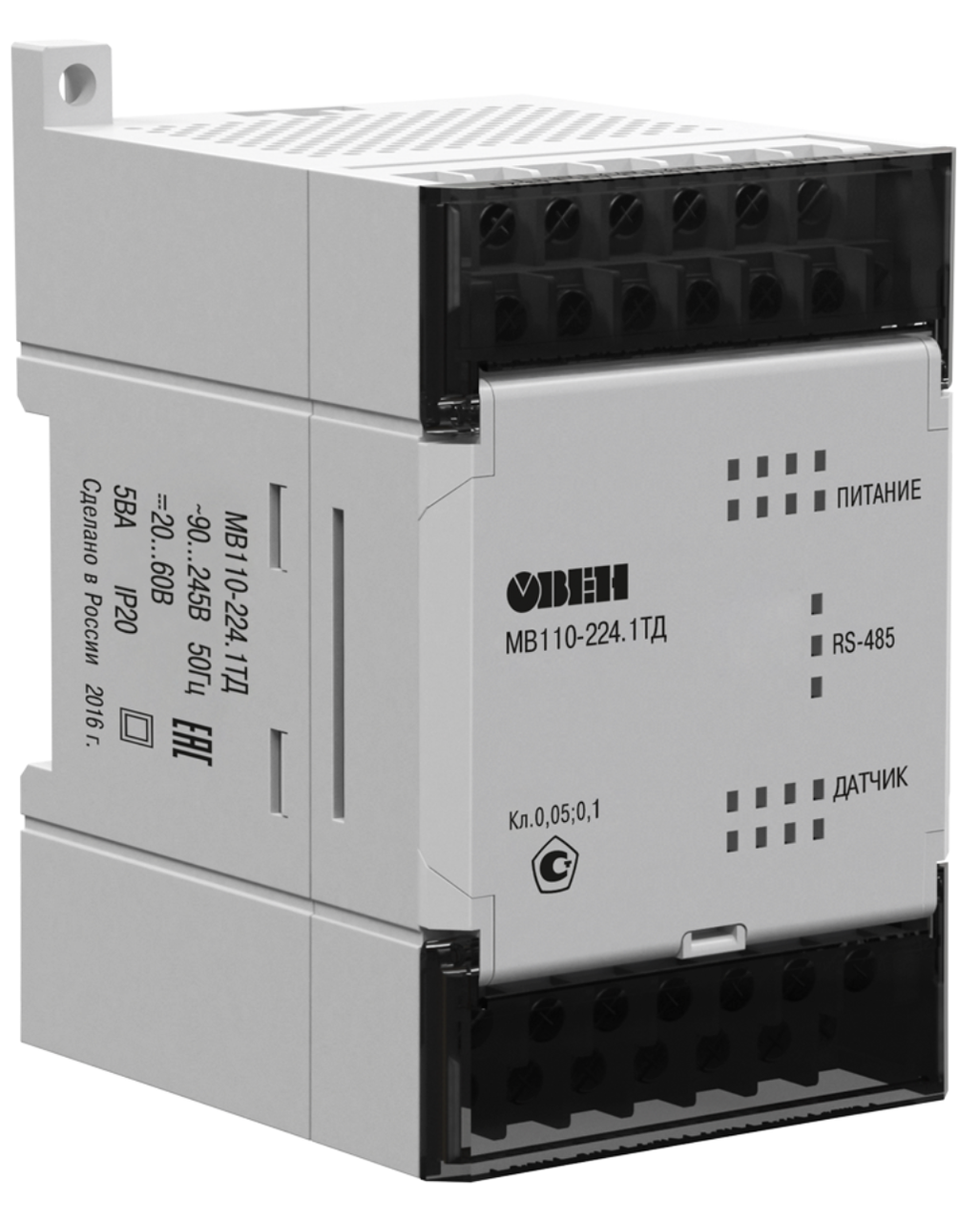

МВ110-хТД модули аналогового ввода сигналов тензодатчиков
от 487,21 руб.
- В наличии
Модули предназначены для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485.
|
Коммуникационные возможности |
|
|
Интерфейс |
RS-485 |
|
Поддерживаемые протоколы |
Modbus RTU Modbus ASCII ОВЕН DCON |
|
Скорость обмена по RS-485 |
2400...115200 бит/с |
Особенности
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Технические характеристики
|
Модификация |
МВ110-224.1ТД |
МВ110-224.4ТД |
|
|
|
 |
 |
|
|
Входы |
|||
|
Количество входов |
1 AI |
4 AI |
|
|
Типы поддерживаемых сигналов |
тензометрический датчик мостового типа |
||
|
Характеристики аналоговых входов (AI) |
|||
|
Предел основной приведенной погрешности |
±0,05 % |
||
|
Разрядность АЦП |
24 бита |
||
|
Схема подключения мостового тензодатчика |
четырех- или шестипроводная |
||
|
Сопротивление тензодатчика |
87...1000 Ом |
||
|
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал |
не менее 87 Ом (4 датчика сопротивлением 350 Ом) |
||
|
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока |
2,5 В ±5 % |
||
|
Время обновления данных измерений в канале |
|||
|
в режиме с возбуждением датчика постоянным напряжением |
включен 1 измерительный канал |
от 2,1 мс |
от 90 мс |
|
включены 2 измерительных канала |
– |
от 55 мс |
|
|
включены 3 измерительных канала |
– |
от 80 мс |
|
|
включены 4 измерительных канала |
– |
от 110 мс |
|
|
в режиме с возбуждением датчика знакопеременным напряжением |
включен 1 измерительный канал |
от 110 мс |
от 330 мс |
|
включены 2 измерительных канала |
– |
от 152 мс |
|
|
включены 3 измерительных канала |
– |
от 230 мс |
|
|
включены 4 измерительных канала |
– |
от 310 мс |
|
|
Время установления рабочего режима (предварительный прогрев) |
не более 20 мин |
||
|
Питание |
|||
|
Тип питания |
универсальное ~230 В/=24 В |
||
|
Напряжение питания |
переменное: ~90...264 В (номинальное ~230 В) частотой 47...63 Гц или постоянное: =18...30 В (номинальное =24 В) |
||
|
Потребляемая мощность |
не более 5 ВА |
||
|
Конструктивное исполнение |
|||
|
Габаритные размеры |
(63×110×75) ±1 мм |
(140×114×75) ±1 мм |
|
|
Степень защиты |
IP20 |
||
|
Монтаж |
на DIN-рейку / на стену |
||
|
Условия эксплуатации |
|||
|
Температура окружающего воздуха |
-10...+55 °С |
||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
||
|
Комплектность |
|||
|
Модуль |
1 шт. |
||
|
Паспорт / Гарантийный талон |
1 экз. |
||
|
Руководство по эксплуатации |
1 экз. |
||
|
Компакт-диск с программным обеспечением |
1 шт. |
||
Схемы подключения
|
МВ110-224.1ТД |
МВ110-224.4ТД |
|
Общий чертеж |
|
 |
 |
|
Схема подключения к прибору внешних устройств с применением четырехпроводной схемы подключения к датчику и использованием заземления |
|
 |
|
|
Схема подключения к прибору внешних устройств с применением шестипроводной схемы подключения к датчику и без использования заземления |
|
 |
|
Комплектность
- Прибор МВ110-224.4ТД
- Компакт-диск с ПО и документацией
- Паспорт и руководство по эксплуатации
- Гарантийный талон
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | Модули аналогового ввода сигналов тензодатчиков (с интерфейсом RS-485) МВ110 |
