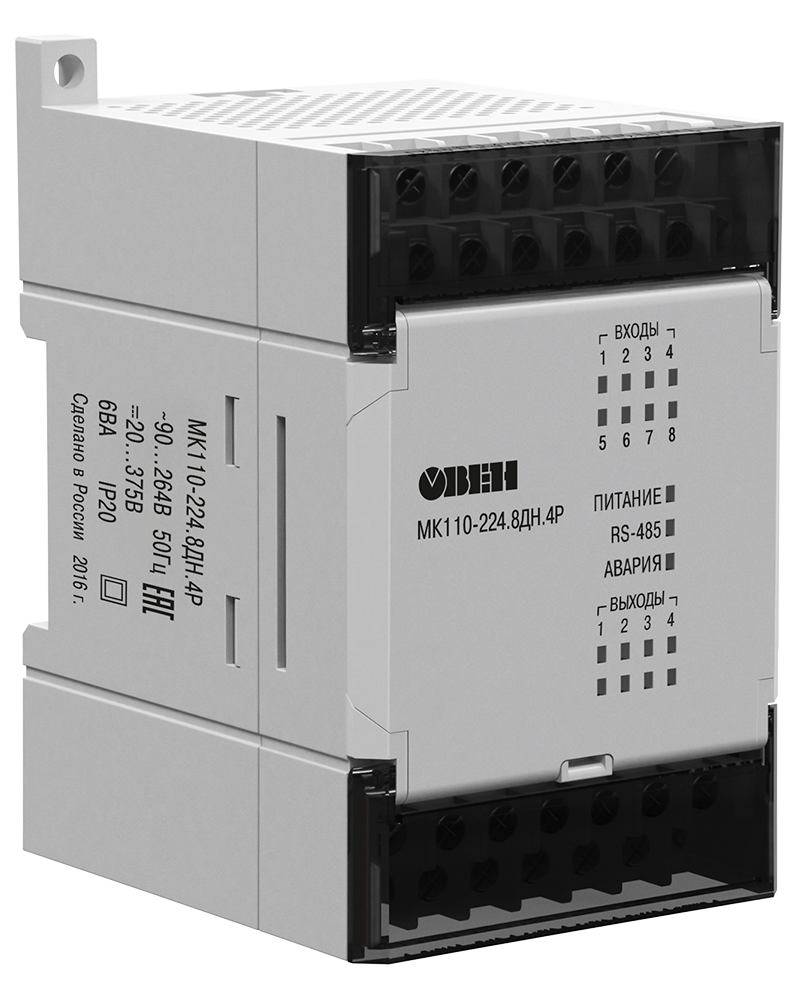

Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110

Цену уточняйте

  • В наличии
Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110В наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400...115200 бит/с

Особенности

  • Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
  • Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
  • Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
  • Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
  • Дополнительная логика работы дискретных входов и выходов (прямая / «НЕ» / «И» / «ИЛИ» / один импульс / ШИМ / триггер)
  • Автоматическое определение протокола
  • Съемные клеммники с невыпадающими винтами
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.



Технические характеристики


Модификация

МК110-220.4ДН.4Р

МК110-224.8ДН.4Р

МК110-224.8Д.4Р

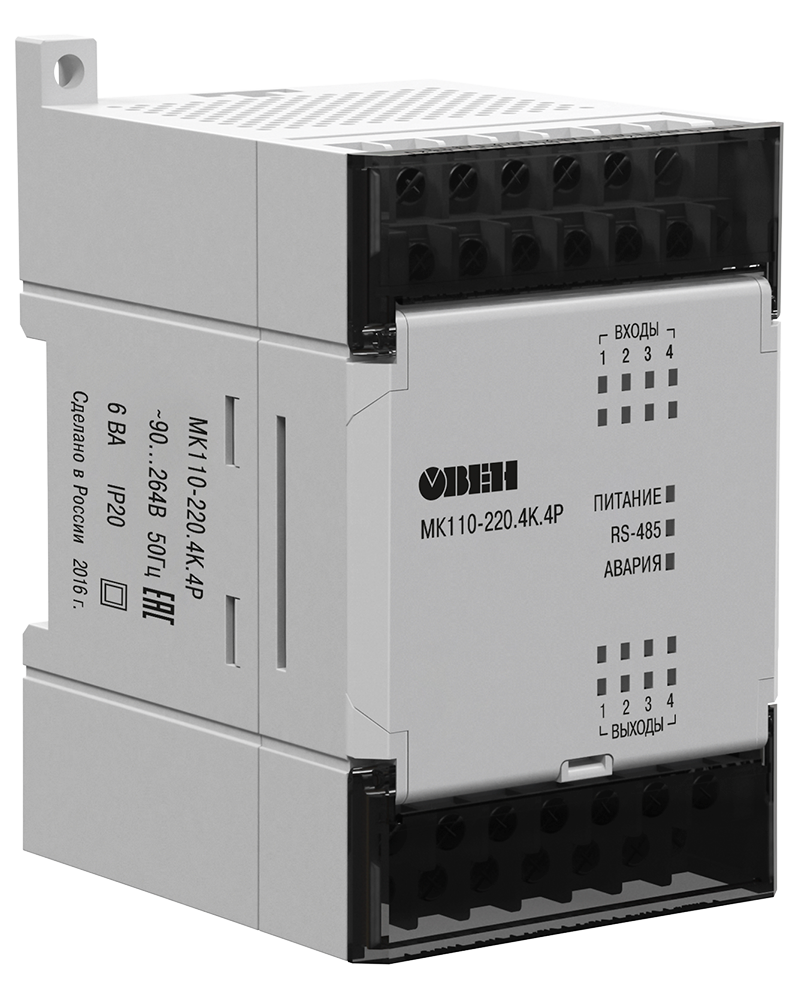

МК110-220.4К.4Р

Модуль ввода-вывода дискретных сигналов МК110-4ДН.4Р Модуль ввода-вывода дискретных сигналов МК110-8Д.4Р Модуль ввода-вывода дискретных сигналов МК110-8ДН.4Р Модуль контроля уровня жидкости МК110-4К.4Р

Входы/выходы

Количество входов/выходов

4 DI / 4 DO

8 DI / 4 DO

4 DI / 4 DO

Тип

входов

  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа

кондуктометрические датчики

выходов

реле электромагнитное

Характеристики дискретных входов (DI)

Гальваническая развязка входов

поканальная

групповая (по 4 входа)

поканальная

Электрическая прочность изоляции

1500 В

Макс. частота входного сигнала

1 кГц

Мин. длительность входного сигнала

0,5 мс (скважность 2 для частоты 1 кГц)

Напряжение питания входов

24 ±3 В

24 ±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц

Макс. входной ток

не более 8,5 мА (при напряжении входа =27 В)

не более 7 мА

не более 1 мА

Суммарное сопротивление внешнего контакта и линии подключения

не более 100 Ом

Ток «логической единицы»

не менее 4,5 мА

Ток «логического нуля»

не более 1,5 мА

Характеристики дискретных выходов (DO)

Максимальная нагрузочная способность дискретных выходов

4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)

4 А (при постоянном напряжении не более =24 В)

5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)

3 А (при постоянном напряжении не более =24 В)

Питание

Тип питания

~230 В

универсальное ~230 В/=24 В

~230 В

Напряжение питания

переменное: ~90...264 В (номинальное ~230) частотой 47...63 Гц

переменное: ~90...264 В (номинальное ~230 В) частотой 47...63 Гц

или

постоянное: =18...30 В (номинальное =24 В)

переменное: ~90...264 В (номинальное ~230 В) частотой 47...63 Гц

Потребляемая мощность

не более 12 ВА

не более 6 ВА

Напряжение встроенного источника питания

=24 ±3 В

Ток встроенного источника питания

не более 180 мА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10...+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Компакт-диск с программным обеспечением

1 шт.



Схемы подключения


МК110-220.4ДН.4Р

МК110-224.8ДН.4Р

МК110-224.8Д.4Р

МК110-220.4К.4Р

Общий чертеж

Общий чертеж МК110-220.4ДН.4Р Общий чертеж МК110-224.8ДН.4Р Общий чертеж МК110-224.8Д.4Р Общий чертеж МК110-220.4К.4Р

Схема подключения к выходным элементам типа электромагнитное реле

Схема подключения МК110-220.4ДН.4Р Схема подключения МК110-224.8ДН.4Р и МК110-224.8Д.4Р Схема подключения МК110-220.4К.4Р

Схема подключения дискретных датчиков с выходом типа «сухой контакт»

Схема подключения МК110-220.4ДН.4Р Схема подключения МК110-224.8ДН.4Р Схема подключения МК110-224.8Д.4Р

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором

Схема подключения МК110-220.4ДН.4Р Схема подключения МК110-224.8ДН.4Р Схема подключения МК110-224.8Д.4Р

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа

Схема подключения МК110-220.4ДН.4Р Схема подключения МК110-224.8ДН.4Р

Схема подключения кондуктометрических датчиков уровня

Схема подключения МК110-220.4К.4Р




















Характеристики
Основные атрибуты
Производитель ОВЕН
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипМодули дискретного ввода/вывода (с интерфейсом RS-485) МК110
