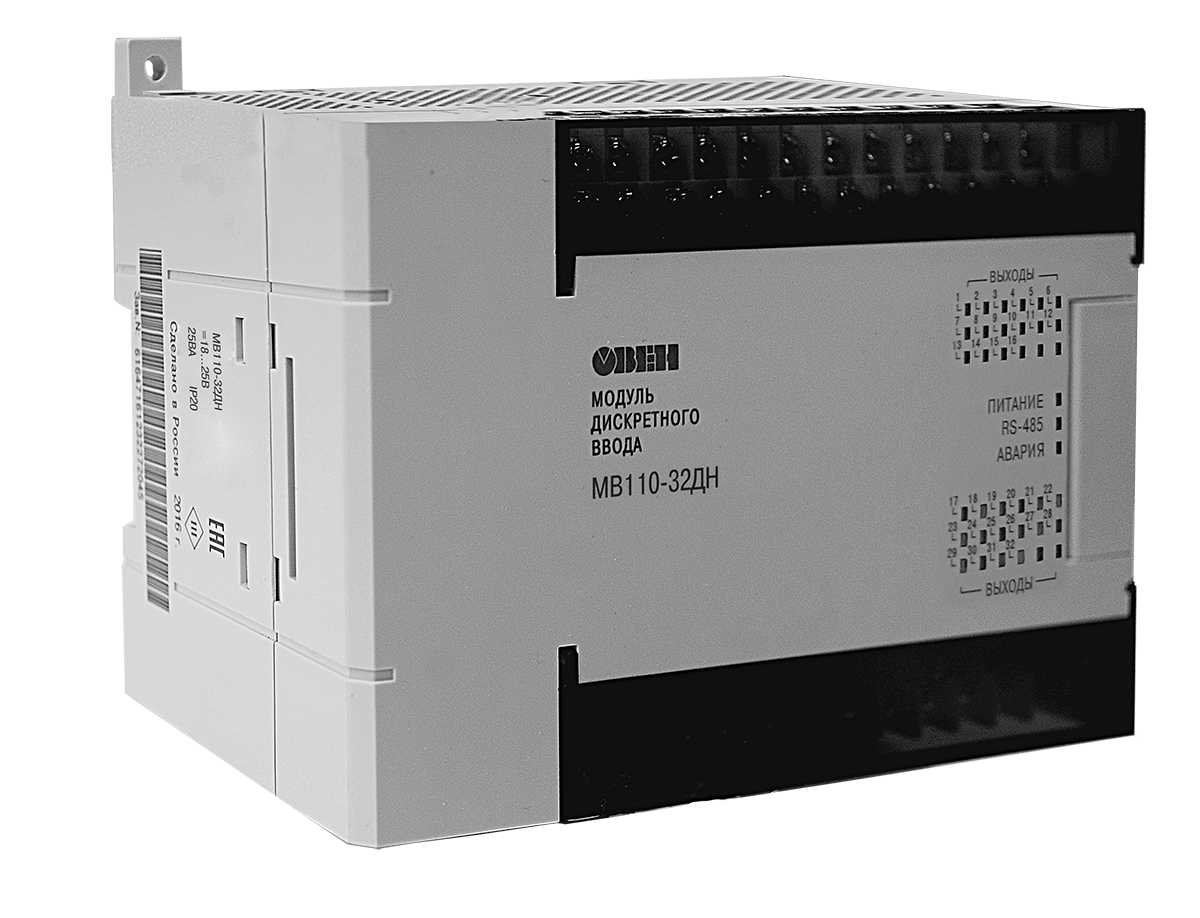

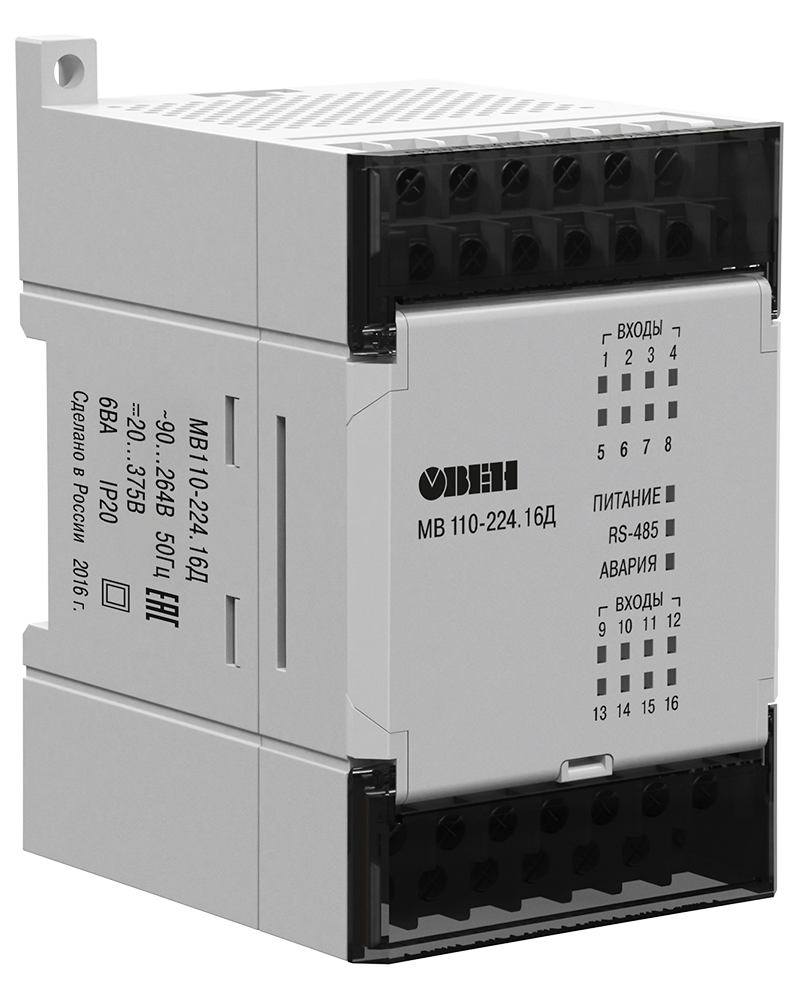

Модули дискретного ввода (с интерфейсом RS-485) МВ110

123,13 руб.

  • В наличии
Модули дискретного ввода (с интерфейсом RS-485) МВ110
Модули дискретного ввода (с интерфейсом RS-485) МВ110В наличии
123,13 руб.
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
8 (017) 346-41-27
  • +375 29 856 56 77
    МТС
  • График работы
  • Адрес и контакты

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.

Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400...115200 бит/с

Особенности

  • Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
  • Автоматическое определение протокола (только для МВ110-8ДФ)
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В)
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.



Технические характеристики


Модификация

МВ110-224.16Д

МВ110-224.16ДН

МВ110-24/220.32ДН

МВ110-224.8ДФ

Модуль ввода дискретных сигналов МВ110-16Д Модуль ввода дискретных сигналов МВ110-16ДН Модуль ввода дискретных сигналов МВ110-32ДН Модуль ввода дискретных сигналов МВ110-8ДФ

Входы

Количество входов

16 DI

16 DI

32 DI

8 DI

Типы поддерживаемых сигналов

  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типасигнал ~230 В или =230 В
  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа

сигнал ~230 В или =230 В

Характеристики дискретных входов (DI)

Гальваническая развязка входов

групповая (по 4 входа)

поканальная

Электрическая прочность изоляции

1500 В

Макс. частота входного сигнала

1 кГц

Мин. длительность входного сигнала

0,5 мс (скважность 2 для частоты 1 кГц)

Напряжение питания входов (внешний источник)

24 ±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

24 ±3 В

Макс. входной ток

не более 7 мА

не более 8,5 мА (при напряжении входа =27 В)

Суммарное сопротивление внешнего контакта и линии подключения

не более 100 Ом

Ток «логической единицы»

не менее 4 мА

не менее 4,5 мА

не менее 0,3 мА

Ток «логического нуля»

не более 0,7 мА

не более 1,5 мА

не более 0,1 мА

Напряжение «логической единицы»

не менее ~110 В (частотой от 47 до 63 Гц) или =110 В (постоянное)

Напряжение «логического нуля»

не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное)

Питание

Тип питания

универсальное ~230 В/=24 В

универсальное ~230 В/=24 В

зависит от модификации

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90...264 В (номинальное ~230 В) частотой 47...63 Гц

или

постоянное: =18...30 В (номинальное =24 В)

МВ110-220.32ДН: ~90...264 В (номинальное ~230 В) частотой 47...63 Гц

МВ110-24.32ДН: =18...30 В (номинальное =24 В)

переменное: ~90...264 В (номинальное ~230 В) частотой 47...63 Гц

или

постоянное: =18...30 В (номинальное =24 В)

Потребляемая мощность

не более 6 ВА

не более 40 ВА

не более 6 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

(140×114×75) ±1 мм

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10...+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Компакт-диск с программным обеспечением

1 шт.



Схемы подключения


МВ110-224.16Д

МВ110-224.16ДН

МВ110-24/220.32ДН

МВ110-224.8ДФ

Общий чертеж

Общий чертеж МВ110-224.16Д Общий чертеж МВ110-224.16ДН Общий чертеж МВ110-24/220.32ДН Общий чертеж МВ110-224.8ДФ

Схема подключения дискретных датчиков с выходом типа «сухой контакт»

Схема подключения МВ110-224.16Д Схема подключения МВ110-224.16ДН Схема подключения МВ110-24/220.32ДН

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором

Схема подключения МВ110-224.16Д Схема подключения МВ110-224.16ДН Схема подключения МВ110-24/220.32ДН

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа

Схема подключения МВ110-224.16ДН Схема подключения МВ110-24/220.32ДН

Схема подключения сигналов переменного напряжения ~230 В

Схема подключения МВ110-224.8ДФ

Схема подключения сигналов постоянного напряжения =230 В

Схема подключения МВ110-224.8ДФ

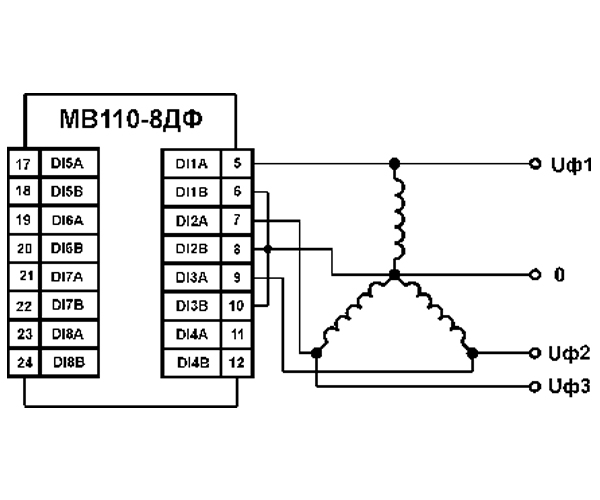

Схема подключения трехфазного двигателя (пример контроля обрыва питающих фаз)

Схема подключения МВ110-224.8ДФ




















Информация для заказа
  • Цена: 123,13 руб.
