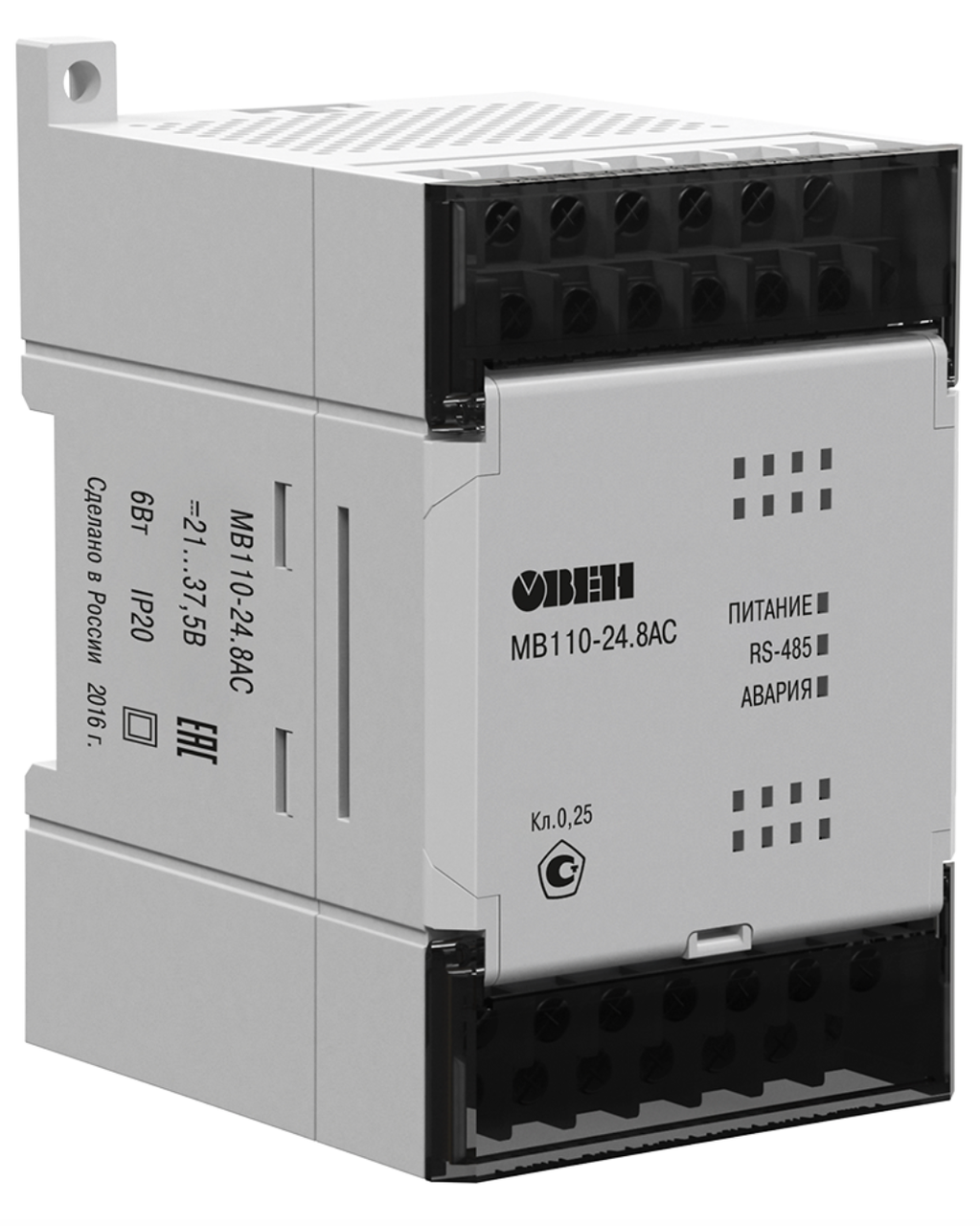

МВ110-хАС модули аналогового ввода с быстрыми входами (AI)

от 405,30 руб.

  • В наличии
МВ110-хАС модули аналогового ввода с быстрыми входами (AI)
МВ110-хАС модули аналогового ввода с быстрыми входами (AI)В наличии
от 405,30 руб.
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

Модули предназначены для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400…115200 бит/с

Особенности

  • Индивидуальная конфигурация для каждого входа
  • Диагностика состояния подключенных аналоговых датчиков
  • Автоматическое определение протокола (только для МВ110-8АС)
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110».

Технические характеристики

  • Модификация

    МВ110-224.2АС

    МВ110-24/220.8АС

      Модуль скоростного ввода аналоговых сигналов МВ110-2АС Модуль скоростного ввода аналоговых сигналов МВ110-24.8АС

    Входы

    Количество входов

    2 AI

    8 AI

    Типы поддерживаемых сигналов

    унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В

    Характеристики аналоговых входов (AI)

    Предел основной приведенной погрешности

    ±0,25%

    Разрядность АЦП

    10 бит

    Время опроса одного входа

    не более 5 мс ±2 %

    Входное сопротивление для унифицированных сигналов

    тока 0(4)…20 мА

    130…250 Ом

    тока 0…5 мА

    130…500 Ом

    напряжения 0…10 В

    не менее 200 кОм

    Внешний резистор для измерения тока

    не требуется

    Питание

    Тип питания

    универсальное ~230 В/=24 В

    зависит от модификации

    Напряжение питания

    переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или

    постоянное: =18…30 В (номинальное =24 В)

    МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

    МВ110-24.8АС: =18…30 В (номинальное =24 В)

    Потребляемая мощность

    не более 6 ВА

    не более 8 ВА

    Напряжение встроенного источника питания

    =24 ±3 В

    =24 ±3 В (только для модификации МВ110-220.8АС)

    Ток встроенного источника питания

    не более 180 мА

    не более 180 мА

    Конструктивное исполнение

    Габаритные размеры

    (63×110×75) ±1 мм

    Степень защиты

    IP20

    Монтаж

    на DIN-рейку / на стену

    Условия эксплуатации

    Температура окружающего воздуха

    -10…+55 °С

    Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

    не более 80 %

    Комплектность

    Модуль

    1 шт.

    Паспорт / Гарантийный талон

    1 экз.

    Краткое руководство по эксплуатации

    1 экз.

Схемы подключения

  • Общий чертеж

    МВ110-224.2АС

    МВ110-224.8АС

    Схема подключения к прибору двухпроводных первичных преобразователей

    МВ110-224.2АС

    МВ110-224.8АС

    Схема подключения к прибору трехпроводных первичных преобразователей

    МВ110-224.2АС

    МВ110-224.8АС

Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипМодули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110
