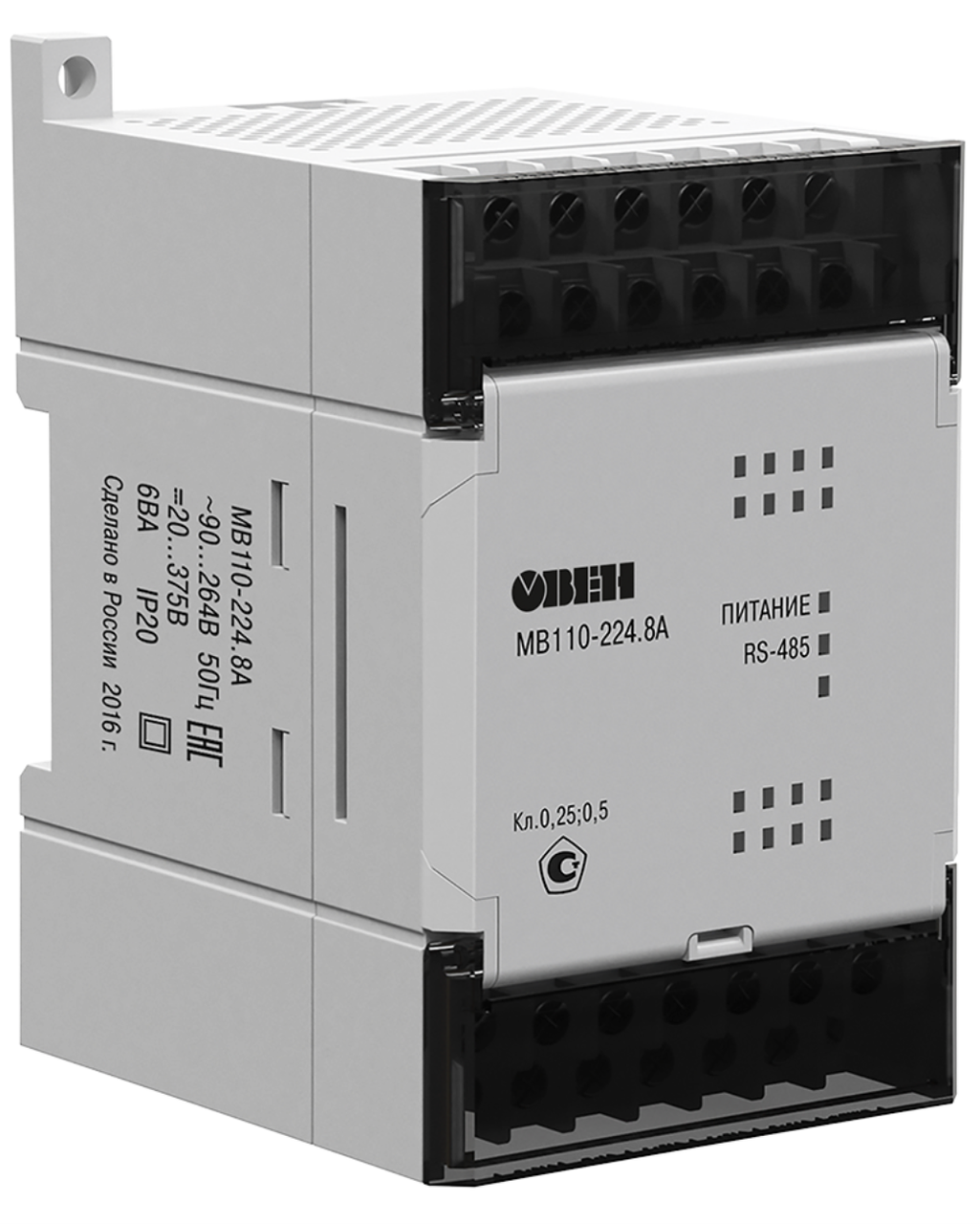

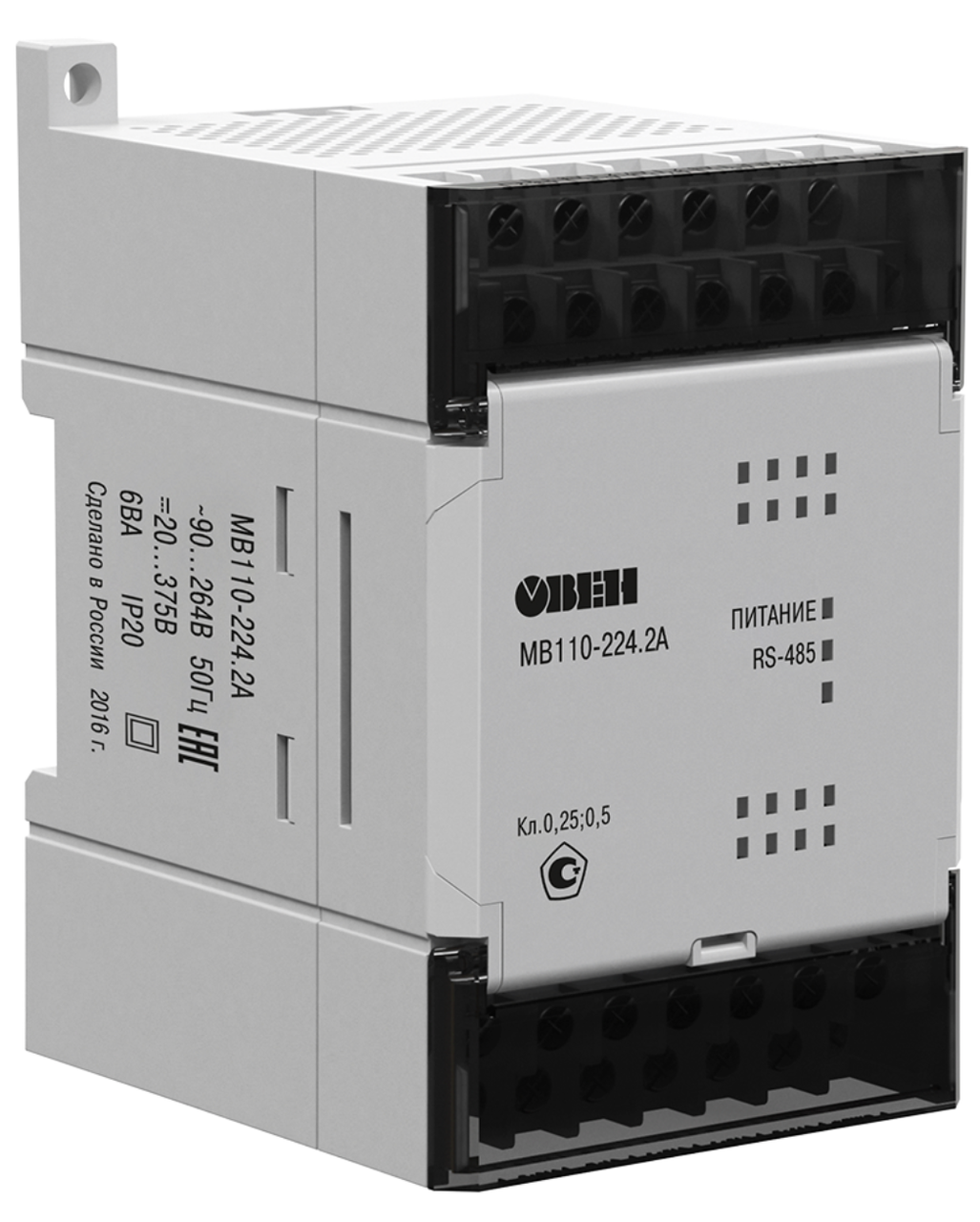

МВ110-хА модули аналогового ввода с универсальными входами (AI)

Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-8А поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.

Обновление модулей аналогового ввода

Основные отличия обновленной версии

Особенности

• Индивидуальная конфигурация для каждого входа
• Диагностика состояния подключенных аналоговых датчиков
• Автоматическое определение протокола
• Съемные клеммники с невыпадающими винтами
• Универсальное питание (=24 В или ~230 В)
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).

Программное обеспечение для настройки модулей

Технические характеристики

• Модификация		МВ110-224.2А	МВ110-224.8А
  Входы
  Количество входов		2 AI	8 AI
  Типы поддерживаемых сигналов		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  		сопротивление: 0…5000 Ом (датчик положения задвижки)	сопротивление: 0…900(2000) Ом (датчик положения задвижки)
  Характеристики аналоговых входов (AI)
  Предел основной приведенной погрешности		±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов
  Разрядность АЦП		16 бит
  Время опроса одного входа	Унифицированные сигналы	не более 0,4 с	не более 0,6 с
  	Термосопротивления	не более 0,8 с	не более 0,9 с
  	Термопары	не более 0,4 с	не более 0,6 с
  Входное сопротивление для унифицированных сигналов	тока 0(4)…20 мА	130…250 Ом
  	тока 0…5 мА	130…500 Ом
  	напряжения 0…1 В	не менее 200 кОм
  Питание
  Тип питания		универсальное ~230 В/=24 В
  Напряжение питания		переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В
  Потребляемая мощность		не более 6 ВА
  Напряжение встроенного источника питания		=24 ±3 В	-
  Ток встроенного источника питания		не более 50 мА	-
  Конструктивное исполнение
  Габаритные размеры		(63×110×75) ±1 мм
  Степень защиты		IP20
  Монтаж		на DIN-рейку / на стену
  Условия эксплуатации
  Температура окружающего воздуха		-10…+55 °С
  Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
  Комплектность
  Модуль		1 шт.
  Паспорт / Гарантийный талон		1 экз.
  Краткое руководство по эксплуатации		1 экз.

Схемы подключения

• МВ110-224.2А	МВ110-224.8А
  Общий чертеж
  Схема подключения термометра сопротивления
  Схема подключения термоэлектрического преобразователя
  Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В
  Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мА Установка шунтирующего резистора Rш = 49,9 Ом – обязательна!
  Схема подключения датчика положения задвижки резистивного типа
  Схема подключения дискретных датчиков «сухие контакты»
  –
