ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

Основные особенности ОВЕН ИПП120

  • Крепление в отверстие 22,5 мм
  • Использование в тяжелых условиях эксплуатации: IP65, -20...+55 °C
  • Конфигурирование в среде OWEN Logic (начиная с версии 1.10.149)
  • Задание управляющей логики по сети RS-485
  • Работа по сети по протоколу Modbus RTU/ASCII в режиме Master/Slave
  • Не требует питания при программировании через USB
  • ЖК экран 2×16, 6 механических кнопок
  • Вывод текстовых и цифровых параметров
  • Доступ к внесению изменений по паролю
  • Часы реального времени со сроком службы 10 лет
  • Применение в мобильных установках: питание =9...32 В


Технические характеристики


Наименование

Значение

Напряжение питания

=9...32 В (номинальное =24 В)

Потребляемая мощность

не более 2,5 Вт

Интерфейсы связи

RS-485

Скорости работы интерфейса

9600, 19200, 38400,115200 бит/с

Универсальный протокол обмена

Modbus RTU/ASCII (режимы Master/Slave)

Конструктивное исполнение

крепление в щите в отверстии диаметром 22,5 мм

Степень защиты корпуса

IP65 (со стороны передней панели)

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Количество механических кнопок, шт.

6

Габаритные размеры, Д×Ш×Г

100×60×56 мм

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

от -20 до +55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Атмосферное давление

86...106,7 кПа



Схемы подключения


Схемы подключения ИПП120





Элементы индикации и управления


Двухстрочный 16-разрядный ЖКИ для отображения текстовых сообщений и цифровых значений.

Редактирование осуществляется с помощью шести кнопок, расположенных на передней панели ИП120.Элементы индикации и управления ИПП120

Кнопка

Назначение

Вход в основное меню

Изменение положения курсора / перемещение по разрядам

Перемещение по меню / изменение значения

Применяется в комбинации с другими кнопками

Выбор параметра / сохранение изменения

Отмена изменения (сброс до первоначального значения) / выход из режима редактированрия

Применение изменения

Выход / отмена



Габаритные и установочные размеры

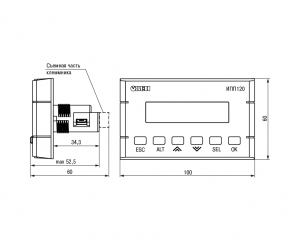

Габаритные размеры ИПП120

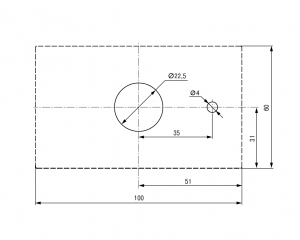

Подготовка места для монтажа ИПП120









Комплектность


  • Прибор ИПП120
  • Краткое руководство
  • Паспорт и гарантийный талон
  • Комплект клеммных соединителей






Информация для заказа
  • Цена: 130,41 руб.
