ОВЕН СПК110 представляет собой устройство класса человеко-машинный интерфейс со встроенными функциями свободно программируемого контроллера. СПК1хх предназначен для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетики, ЖКХ.

Отличительные характеристики

  • Панель оператора и программируемый логический контроллер в одном корпусе
  • Графический экран с диагональю 10 дюймов
  • Количество цветов 65535 (16 бит)
  • Сенсорное управление экраном
  • Два независимых последовательных интерфейса RS-232/RS-485
  • Встроенная операционная система Linux
  • Поддержка протоколов Modbus/OWEN

Основные функциональные возможности

  • Объединение функций ПЛК и графической панели оператора позволяют сэкономить пространство в щите управления и стоимость системы управления в целом.
  • Разработка программ и алгоритмов управления в единой среде программирования позволяет сократить сроки разработки за счет использования одних и тех же переменных системы, тем самым экономит человеческие и финансовые ресурсы исполнителя.
  • Сенсорный экран управления – позволяет создавать элементы управления технологическим процессом в удобных для пользователя местах. Осуществлять необходимые подписи и комментарии к элементам управления.
  • Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485 – позволяют не оговаривать исполнение панели в момент заказа и сократить количество ЗИП на складе.
  • Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами, не прибегая к вскрытию щита управления.
  • Операционная система – дает возможность использовать стандартные программные средства для увеличения функциональных возможностей изделия.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Смотреть вебинар

Анонс Сенсорного Панельного Контроллера с дискретными входами/выходами и планы развития направления СПК. Вебинар прошел 16 июля 2015г.

Сенсорные Панельные Контроллеры ОВЕН. Вебинар состоялся 29 июля 2014 года.



Технические характеристики


Основные характеристики

Климатическое исполнение °C

0 ... + 60

Охлаждение

Пассивное

Степень защиты корпуса

(с лицевой стороны)

IP54

Диапазон напряжений питания, В

От 12 до 28В постоянного тока

(номинальное 24В)

Потребляемая мощность, Вт

Не более 10

Материал:

Лицевая панель

Корпус

Пластик

Пластик

Масса, кг

1,5

Габаритные размеры корпуса, мм

277×200×39

Установочные размеры корпуса, мм

258×177×33

Технические характеристики

Размер экрана, дюйм

10,2”

Видимая область, мм

220×132

ЖК дисплей

TFT

Разрешение экрана, пиксель

800×480

Количество цветов

65536 (16 бит)

Яркость, Кд\м2

300

Контрастность

500:1

Индикация на передней панели

Индикация работы контроллера,

Индикация наличия сетевого обмена,

Индикация работы программы

Тип подсветки дисплея

Светодиодная (LED)

Время работы подсветки, часов

50 000

Сенсорное управление, тип

Есть, резистивный

Количество нажатий

1 000 000

«Механические» кнопки, шт

нет



Габаритные и установочные размеры

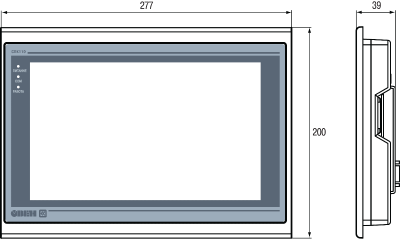

Габаритные размеры

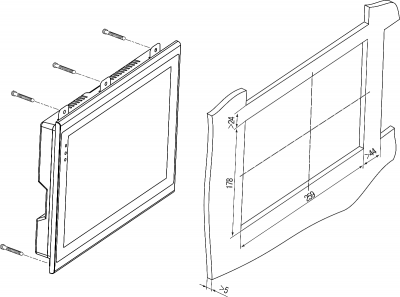

Установочные размеры
Установочные размеры
Крепежи


Схемы подключения


Назначение контактов соединителя USB host

USB host

номер контакта

наименование сигналов

1

+5 B

2

Data-

3

Data+

4

GND

Назначение контактов соединителя USB device

USB device

номер контакта

наименование сигналов

1

+5 B

2

Data-

3

Data+

4

GND

Назначение контактов соединителя порта COM1/COM2 (DB9M)

порт COM1/COM2 (DB9M)

номер контакта

наименование сигнала

1

RS485 A

2

RXD

3

TXD

4

-

5

GND

6

RS485 B

7

-

8

-

9

-

Назначение контактов соединителя питания

номер контакта

наименование сигнала

1

+24B

2

GND

3

Функциональное заземление



Поддерживаемые интерфейсы и протоколы


Интерфейс

Количество, шт.

Протоколы

режимы работы

COM1 (RS232/RS485)

1

ModBus (ASCII RTU), ОВЕН¹

4800, 9600, 19200, 38400, 57600, 115200

COM2 (RS232/RS485)

1

ModBus (ASCII RTU), ОВЕН¹

Ethernet

0

USB Host

1

Подключение USB Flash

USB Device

1

Порт для загрузки программы

SD Card

1

Карточки до 32 ГБ

¹ В контроллерах ОВЕН СПК1хх предусмотрена возможность работы с нестандартными протоколоми по любому из портов, это позволяет подключать устройства с нестандартным протоколом передачи данных (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).



Видео


Установка программного обеспечения и загрузка проекта в прибор

Создание простейшего алгоритма и визуализации

Использование модулей вводавывода Mx110













Комплектность


  1. Прибор СПК110
  2. Комплект крепежных элементов
  3. Диск с ПО
  4. Кабель USB для загрузки ПО
  5. Паспорт и гарантийный талон
  6. Руководство по эксплуатации


Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
Тип управленияСенсорное
