ПЛК73 контроллер с HMI для локальных систем в щитовом корпусе с AI/DI/DO/AO (снимается с производства)

К концу 2024 года планируется прекращение поставок ПЛК73. Рекомендуем в новые проекты закладывать современные линейки контроллеров ПЛК200, СПК1хх или программируемые реле ПР200/ПР102 + ИПП120.

ОВЕН ПЛК73 – контроллер с HMI для локальных систем автоматизации в щитовом исполнении. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.

Основные функциональные возможности

• Четырехстрочный знакосинтезирующий дисплей.
• Наличие дискретных входов/выходов на борту.
• Заказные модификации с выбором дискретных/аналоговых выходов.
• Платы расширения интерфейсов RS-485, RS-232.
• Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay.
• Бесплатная библиотека функциональных блоков:
  • разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.;
  • стандартные библиотеки CODESYS.
• Возможность расширения путем подключения модулей ввода/вывода.
• Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1.
• Встроенные часы реального времени.
• Щитовой корпус.

Функциональная схема

Технические характеристики

• Общие сведения

  Центральный процессор	32-разрядный RISC процессор 50 МГц на базе ядра ARM7
  Размер Retain-памяти (EEPROM)	448 байт
  Объем оперативной памяти для хранения переменных программ	10 кб
  Объем памяти хранения программ	280 кб
  Объем памяти ввода-вывода	600 байт - для ПЛК73-M 360 байт - для ПЛК73-L
  Время работы часов реального времени после пропадания питания	не менее 3 месяцев
  Конструктивное исполнение	Корпус щитового крепления. Габаритные размеры (В×Ш×Г), мм (168×137×55)±1 мм
  Степень защиты корпуса со стороны лицевой панели	IP55
  Напряжение питания	90...245 В (частотой от 47 до 63 Гц)
  Потребляемая мощность, не более	для постоянного тока, 12 Вт для переменного тока, 18 Вт
  Параметры встроенного вторичного источника питания	выходное напряжение 24±3 В, ток не более 180 мА

  Элементы человеко-машинного интерфейса

  Тип дисплея	Текстовый монохромный ЖКИ с подсветкой
  Количество знакомест (символов)	4 x 16
  Кнопки управления на лицевой панели	9 тактовых кнопок: "Пуск/стоп", "Выход", "Альт", "Ввод", "Вверх", "Вниз", "F1", "F2", "F3"
  Светодиоды на лицевой панели	6 штук: "K1", "K2", "K3", "K4", "K5", "K6"

  Интерфейсы связи

  Интерфейсы	2 интерфейса опционально: 1-й интерфейс: RS-485, RS-232 или отсутствует; 2-й интерфейс: RS-485, RS-232 или отсутствует.
  Режим работы интерфейсов	Master, Slave
  Поддерживаемые протоколы	ОBEH, Modbus-ASCII/RTU, GateWay (протокол CODESYS)

  Аналоговые входы

  Количество аналоговых входов	8
  Типы подключаемых датчиков и характеристики аналоговых входов	В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63

  Выходы (дискретные и аналоговые)

  Количество выходов внутри контроллера	8, из них 4 с возможностью установки ЦАП
  Типы выходных элементов и их характеристики	В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
  Выходные элементы:
  1	тип К (группа из 2 выходов)
  2
  3	тип К (группа из 2 выходов)
  4
  5	тип Р, К, Т, И, У или отсутствует
  6	тип Р, К, Т, И, У или отсутствует
  7	тип Р, К, Т, И, У или отсутствует
  8	тип Р, К, Т, И, У или отсутствует

  Дискретные входы

  Количество дискретных входов	8
  Подключаемые входные устройства	подключение датчиков с выходами: "сухой-контакт" p-n-p- и n-p-n-транзистор
  Максимальная частота сигнала, подаваемого на дискретный вход	15 Гц (при скважности 2)
  Напряжение питания дискретных входов	24±3 В

  Программирование и обновление встроенного программного обеспечения

  Среда программирования	CODESYS 2.3 (версия 2.3.8.1 и более старшая)
  Интерфейс для программирования и отладки в CODESYS	RS-232 DBGU
  Интерфейс для обновления встроенного программного обеспечения	RS-232 DBGU (выведен на разъем RJ-12)

  Поддерживаемые интерфейсы и протоколы

  Протокол	Интерфейс	Применение
  ОВЕН	RS-232 RS-485	Поддержка модулей ввода/вывода ОВЕН Мх110 Работа в сетях ОВЕН совместно с ТРМ2хх
  Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами
  GateWay (протокол CODESYS)	RS-232	Программирование контроллера, отладка пользовательской программы Работа с OPC-сервером CODESYS

Модификации

• Стандартные модификации ПЛК73



  ПЛК73-ККККХХХХ-Y

  «Заказные» модификации ПЛК73



  ПЛК73-ККККХХХХ-Y

Схемы подключения

•

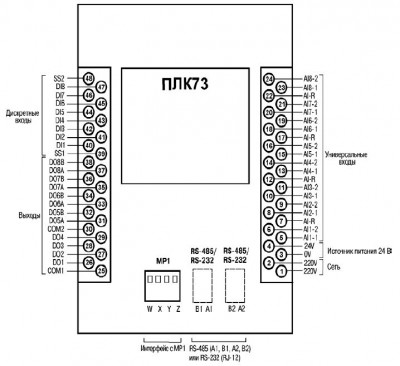

  Схема расположения и назначения клемм на ПЛК73 (вид на заднюю стенку корпуса)



  Схема подключения нагрузки к ВЭ типа «К» (диод VD должен быть рассчитан на напряжение 100 В и ток 1 A)



  Подключение датчиков к дискретным входам



  Схема подключения модуля МР1 к ПЛК73





  Подключение активного датчика с токовым выходом 0...5 мА или 0(4)...20 мА (Rш = 100,0 Ом ± 0,1%)



  Подключение термометра сопротивления или резистивного датчика по трехпроводной схеме



  Подключение резистивного датчика по двухпроводной схеме

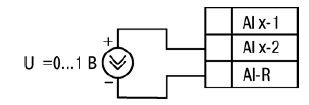

  Подключение активного датчика с выходом в виде напряжения 0...1 В



  Схема подключения нагрузки к ВЭ типа «У». Rн > 2 кОм



  Схема подключения термопары (термоэлектрического преобразователя)



  Схема подключения нагрузки к ВЭ типа «С» двух тиристоров, подключенных встречно-параллельно (R2=47… 68 Ом, С1=0.1мкф×630 В)



  Схема подключения нагрузки к ВЭ типа «И»



  Схема подключения нагрузки к ВЭ типа «Р»



  Схема подключения нагрузки к ВЭ типа «К»



  Схема подключения нагрузки к ВЭ типа «С»



  Схема подключения нагрузки к ВЭ типа «С»



  Схема подключения n-p-n датчиков



  Схема подключения p-n-p датчиков

  Кабель

  Наименование	Изображение	Комментарии	Длина, м
  КС1		Применяется для прошивки и программирования контроллеров: - ПЛК73 (порт RS-232 DEBUG)	1,5 2,7

Схема работы ОВЕН ПЛК73 с другими приборами
