ПР-Кит микроконтроллерный модуль
ПР-Кит микроконтроллерный модуль, фото 2

ПР-Кит микроконтроллерный модуль

Цену уточняйте

  • В наличии
ПР-Кит микроконтроллерный модуль
ПР-Кит микроконтроллерный модульВ наличии
Цену уточняйте
8 (017) 346-41-27
8 (017) 346-41-27
  • График работы
  • Адрес и контакты

Назначение микроконтроллерного модуля ПР-Кит

  • Для ознакомления с принципами работы программируемых реле ОВЕН.
  • Изучения основ программирования на языке функциональных блоков в среде OWEN Logic.
  • Применения в учебных стендах и моделях.

Основные функциональные возможности и характеристики

  • 4 дискретных входа (сухой контакт).
  • 2 программируемые кнопки.
  • 4 дискретных выхода (транзисторные ключи).
  • Программирование с помощью стандартного mini-USB кабеля.
  • Питание: 5 В или от USB.
  • Встроенный источник питания (5 В или 3,3 В).
  • Программирование в среде OWEN Logic.

Подключение датчиков и исполнительных механизмов производится самостоятельно путем подключения к отверстиям в плате или к разъемам на задней стороне.



Технические характеристики


Параметр

Значение

Питание

Напряжение питания

= 5 В или от USB

Потребляемая мощность, не более

0,3 Вт

Элементы управления

Кнопки

2 программируемые кнопки

Входы/выходы

Дискретные входы

4 (сухой контакт, питание 3,3 В)

Дискретные выходы

4 (тип К – транзисторные ключи, Umax=40 В, Imax=100 мА)

Встроенный блок питания:

3,3 В:

(3,3±1,0 %) В,

Imax=100 мА (внешнее питание)

Imax=40 мА (питание от USB)

5 В:

(Vin-0,7) В...(Vin-0,3) В

Imax=400 мА

Корпус

Габаритные размеры модуля

75×55 мм

Масса, не более

0,2 кг

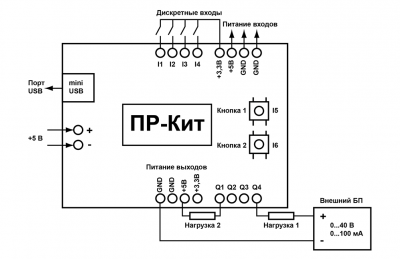

Схемы подключения


Схемы подключения ПР-Кит





Комплектность


  1. Микроконтроллерный модуль ПР-Кит
  2. Руководство по эксплуатации
  3. Паспорт и Гарантийный талон

Примечание. Изготовитель оставляет за собой право изменять комплектность изделия. Полная комплектность указана в паспорте модуля.



Информация для заказа
