ПР114 программируемое реле с поддержкой аналоговых сигналов для локальных систем

от 532,98 руб.

  • В наличии
ПР114 программируемое реле с поддержкой аналоговых сигналов для локальных систем
ПР114 программируемое реле с поддержкой аналоговых сигналов для локальных системВ наличии
от 532,98 руб.
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

Назначение

Построение простых локальных систем управления:

  • разного типа насосных станций с возможностью управления частотным преобразователем;
  • контроля доступа и релейной защиты;
  • конвейерных систем с дозаторами;
  • технологического оборудования (станки, прессы и пр.);
  • вентиляции и отопления.

Преимущества

  • Различные виды исполнения. (по питанию, по типу и количеству входов/выходов).
  • Наличие часов реального времени.
  • Простая, интуитивно понятная среда программирования OWEN Logic.
  • Возможность создания и отладки проекта без прибора.
  • Возможность интеграции в сети RS-485, протокол Modbus-Slave.
  • Компактный корпус на DIN-рейку.
  • Широкий климатический диапазон -20..+55 °C.

Функциональные возможности

  • Логические функции (И, ИЛИ, НЕ).
  • Арифметические функции и функции сравнения.
  • Счетчики, триггеры.
  • Блоки временных задержек.
  • Формирователи сигналов.
  • Блоки работы с битами.
  • Возможность создания своих блоков (макросы).
  • Онлайн база макросов.

Сводная таблица технических характеристик ПР110/ПР114:

Наименование

Значение

ПР110

ПР114

Каналы ввода / вывода

Количество входов аналоговых

Нет

4 (0)

Количество входов дискретных

8 или 12

8 (12)

Количество выходов дискретных

4 или 8

4 - 8

Количество выходов аналоговых

Нет

До 4

Питание прибора

Напряжение питания

=24 В или ~220 В

=24 В и ~220 В

Потребляемая мощность, ВА, не более

8

16

Программирование

Количество ФБ, среднее

63

500

RETAIN-переменные

Нет

136 байт

Время цикла, мс, не менее

3

1

Конструкция

Тип крепления

На DIN-рейку, настенное

Степень защиты корпуса

IP20

Климатика

-20...+55 °С

Габариты, мм

(110×73×63)±1

(110×73×96)±1

(110×73×96)±1

Основные особенности

  • Подходит для задач локальной автоматизации
  • До 12 дискретных входов
  • До 4 аналоговых входов
  • До 8 дискретных выходов
  • До 4 аналоговых выходов
  • Наличие часов реального времени
  • Универсальный источник питания (как от 220 В переменного так и от 24 В постоянного тока)
  • Встроенный источник питания 24 В, 160 мА
  • Программирование в среде OWEN Logic (ссылка)
  • Энергонезависимая память для хранения состояния внутренних переменных
  • Работа в сети Modbus (с ПР-МИ485)
  • Расширенный диапазон рабочих температур -20...+55 °С

Внимание!

По всем вопросам связанных с программируемым реле ОВЕН ПР обращайтесь по адресу support@owen.ru.

Так же рекомендуем ознакомиться с разделом FAQ, возможно, на Ваш вопрос уже есть ответ.
Программа для ОВЕН ПР создается в специализированной среде OWEN Logic.

Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.



Технические характеристики



Питание

Наименование

Значение

Напряжение питания, В* 21...27 В
(номинальное напряжение 24 В)
90...264 В
(номинальное 110-220 В, при частоте 47...63 Гц)
Потребляемая мощность, ВА, не более 16
Гальваническая развязка, В есть, 1500
Встроенный источник питания =24 В, 145 мА max

*Блок питания универсальный

Дискретные входы

Параметр

Значение

Количество дискретных входов 8, развязка групповая по 4 входа (1-4, 5-8),1500 В
Тип датчика дискретного входа - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
- датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов, В 21...27
Максимальный ток дискретного входа, мА не более 4
Ток «логической единицы», мА 2,0...4,0
Ток «логического нуля», мА не более 0,1
Уровень сигнала, соответствующий логической единице на дискретном входе, В 15...30
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В - 3...+ 5

Аналоговые/дискретные входы

Параметр

Значение

Количество входов 4 (входа 9-12)
Режим аналогового входа
Тип измеряемых сигналов «0...10 В»,
«4...20 мА»,
Входное сопротивление, кОм 67
Предел основной приведенной погрешности, % ±0,5
Значение наименьшего значащего разряда, мВ 2,7 (3700 ед./(0-10 В))
Период обновления результатов измерения четырех каналов, мс, не более 0,5
Дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, % ±0,25
Режим дискретного входа
Напряжение «логической единицы» , В (ток в цепи) 14...30 (1,0...2,6 мА)
Напряжение «логического нуля», В (ток в цепи) 0...11 (не более 0,2 мА)
Гальваническая развязка Отсутствует

Выходные устройства

Параметр

Значение

Количество выходных устройств 8, из них 4 с возможностью
Из них:
- фиксированные (дискретные)
- на выбор (аналоговые/дискретные)

4 (выходы 1-4)
4 (выходы 5-8)
Гальваническая развязка Индивидуальная, 1500 В, кроме выхода типа Т
Типы выходных элементов см табл. "Тип встроенного выходного устройства"

Конструкция

Параметр

Значение

Индикация состояния входов/выходов Светодиодная, на передней панели
Тип корпуса Корпус для крепления на стену или на DIN-рейку шириной 35 мм.
Габаритные размеры, мм (96×110×73)±1
Климатическое исполнение IP20 (-20...+55)
Масса прибора, кг, не более 0,5

Вычислительные ресурсы

Время цикла, мс min (зависит от сложности программы) 1
Количество ФБ, шт., среднее 500
Количество функций, шт., среднее 500
Количество переменных для сетевого обмена, шт. max 64 (32 на чтение, 32 на запись)
Объем памяти для энергонезависимых переменных, байт 136

Тип встроенного выходного устройства

Обозначение выходного элемента Тип выходного элемента Технические параметры
Р Контакты электромагнитного реле Максимальный коммутируемый ток, А, не более
– 5 A при напряжении не более 30 В постоянного тока
– 10 A при напряжении не более 250 В переменного тока, 50 Гц
и cosφ> 0,95
Механический ресурс реле, циклов,
не менее – 5 000 000
Электрический ресурс реле, циклов,
не менее – 200 000
К Оптопара транзисторная n-p-n-типа Постоянный ток не более 400 мА при напряжении не более 60 В
Т Выход для управления внешним твердотельным реле Выходное напряжение 4...6 В, постоянный ток не более 25 мА
С Оптопара симисторная Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц)
И ЦАП «параметр – ток» Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В
У ЦАП «параметр – напряжение» Постоянное напряжение 0...10 В на внешней нагрузке не менее 2 кОм, напряжение питания 16...30 В

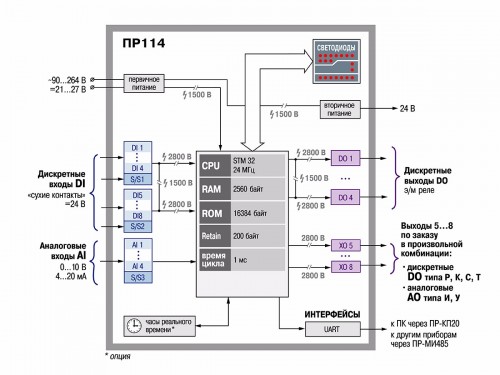

Функциональная схема прибора



Габаритные размеры ОВЕН ПР114

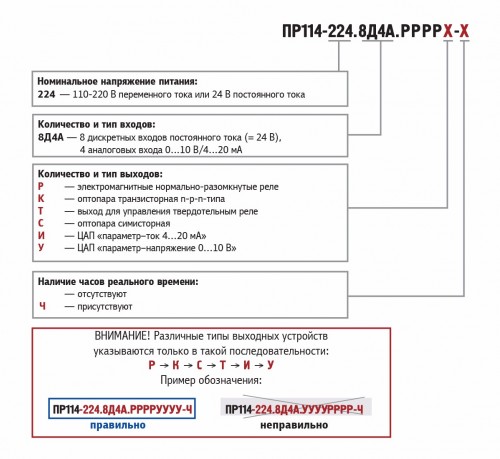

Модификации



Модификации ПР114

12 входов из которых 4 могут работать как аналоговые/ 4 дискретных + 4 заказаных выходов

ПР114-224.8Д4А.РРРРхххх Универсальный блок питания 24В постоянного и 220В переменного тока
ПР114-224.8Д4А.РРРРхххх-Ч Универсальный блок питания 24В постоянного и 220В переменного тока, имеются часы реального времени


Схемы подключения

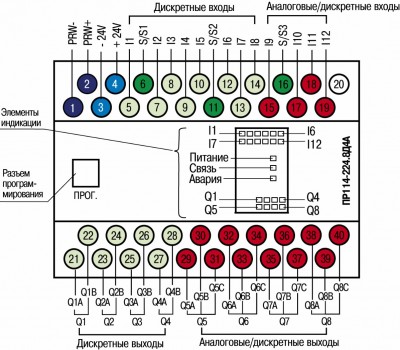

Назначение контактов ПР114

Назначение контактов ПР114

Подключение входов

Подключение дискретных датчиков с выходом типа «сухой контакт»
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором
Схема подключения аналгового датчика 0..10 В
Схема подключения аналогового датчика 4..20 мА



Подключение выходов

Схема подключения дискретного выхода
Схема подключения нагрузки к ВУ типа Р
Схема подключения нагрузки к ВУ типа К
Схема подключения силового симистора к ВУ типа С


Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно
Схема подключения нагрузки к ВУ типа Т
Схема подключения нагрузки к ВУ типа У
Схема подключения нагрузки к ВУ типа И











Комплектность


  1. Прибор ПР114
  2. Резистор С2-29В-0,125Т-180 Ом 0,1%-25ppm/C - 4 шт.
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон







Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипПР114 программируемое реле с поддержкой аналоговых сигналов для локальных систем
