Назначение
Для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления:
- Системы контроля доступа и релейной защиты.
- Реализация автоматов АВР.
- Управление наружным и внутренним освещением, освещением витрин.
- Управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами).
- Реализация конвейерных систем.
- Управление подъемниками, парковочными автоматами и т.д.
Основные функциональные возможности и характеристики программируемого реле
- До 12 дискретных входов
- До 8 дискретных выходов
- Питание как от 24 В, так и от 220 В
- Внутренний таймер
- Часы реального времени (опционально)
- Расширенные диапазоны рабочих температур -20..+55 ºС
- Компактный корпус для крепления на DIN-рейку
- Создание любого алгоритма работы под потребности клиента
- Мощная, но простая среда программирования - OWEN Logic
- Работа в сети Modbus-Slave (с ПР-МИ485);
- Самая доступная цена на рынке
Внимание!
По всем вопросам связанных с программируемым реле ОВЕН ПР обращайтесь по адресу support@owen.ru.
Так же рекомендуем ознакомиться с разделом FAQ, возможно, на Ваш вопрос уже есть ответ.
Программа для ОВЕН ПР создается в специализированной среде OWEN Logic.
Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.
Технические характеристики
Питание
Наименование |
Значение |
Напряжение питания постоянного тока, В |
21...27 В |
Напряжение питания переменного тока, В |
90...264 В (номинальное 110-220 В, при частоте 47...63 Гц) |
Потребляемая мощность, ВА, не более |
8 |
Гальваническая развязка |
- |
Дискретные входы
Параметр |
ПР110-220.8ДФ.4Р |
ПР110-220.12ДФ.8Р |
ПР110-24.8Д.4Р |
ПР110-24.12Д.8Р |
Количество дискретных входов |
8 |
12 |
8 |
12 |
Тип датчика дискретного входа |
-коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); |
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором |
||
Напряжение питания дискретных входов, В |
90...264 В |
21...27 В |
||
Максимальный ток дискретного входа, мА не более |
1,32 |
9 |
||
Ток «логической единицы», мА |
0,70...1,32 |
3,5...9 |
||
Ток «логического нуля», мА |
0...0,1 |
0...0,5 |
||
Уровень сигнала, соответствующий логической единице на дискретном входе, В |
~164...253 (0,70...1,32 мА) |
9...27 |
||
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В |
0...20 |
0...2 |
||
Гальваническая развязка |
Групповая по 4 входа (1-4, 5-8, 9-12) |
|||
Электрическая прочность изоляции, В |
1500 |
Дискретные выходы
Количество дискретных выходов |
4 | 8 | 4 | 8 |
Тип выходного элемента |
Электромагнитное реле |
|||
Допустимый ток нагрузки, не более |
- 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95; - 3 А при напряжении не более 30 В постоянного тока |
|||
Допустимый ток нагрузки, не менее |
10 мА при 5 В постоянного тока |
|||
Механический ресурс реле, циклов, не менее |
5 000 000 |
|||
Электрический ресурс реле, циклов, не менее |
200 000 |
|||
Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, мс, не более |
10 |
|||
Гальваническая развязка |
Индивидуальная |
|||
Электрическая прочность изоляции, В |
1500 |
Конструкция
Индикация состояния входов/выходов |
Светодиодная, на передней панели |
Тип корпуса |
Корпус для настеночного или крепления на DIN-рейку шириной 35 мм. |
Габаритные размеры, мм |
(63×110×73)±1 для модификации ПР110-8Д.4Р (96×110×73)±1 для модификации ПР110-12Д.8Р |
Степень защиты корпуса |
IP20 |
Масса прибора, кг, не более |
0,5 |
Программирование
Среда программирования |
OWEN logic |
Интерфейс программирования |
UART |
Сетевые параметры прибора, фиксированные |
|
Скорость обмена, бит/с |
9600 |
Длина слова данных |
8 |
Контроль четности |
нет |
Количество стоп-бит |
1 |
Функциональная схема прибора
Модификации
8дискретных входов / 4 дискретных выхода |
|||||||
ПР110-24.8Д.4Р | питание прибора и входов 24В | ||||||
ПР110-24.8Д.4Р-Ч | питание прибора и входов 24В, имеются часы реального времени | ||||||
ПР110-220.8ДФ.4Р | питание прибора и входов 220В | ||||||
ПР110-220.8ДФ.4Р-Ч | питание прибора и входов 220В, имеются часы реального времени | ||||||
12 дискретных входов / 8 дискретных выходов |
|||||||
ПР110-24.12Д.8Р | питание прибора и входов 24В | ||||||
ПР110-24.12Д.8Р-Ч | питание прибора и входов 24В, имеются часы реального времени | ||||||
ПР110-220.12ДФ.8Р | питание прибора и входов 220В | ||||||
ПР110-220.12ДФ.8Р-Ч | питание прибора и входов 220В, имеются часы реального времени |
Схемы подключения
Схема подключения ПР110-х.8х.4х к ПК (через преобразователь ПР-КП10), G1 – источник питания с номинальным напряжением, зависящим от исполнения прибора
Применения
Комплектность
- Прибор ПР110
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |

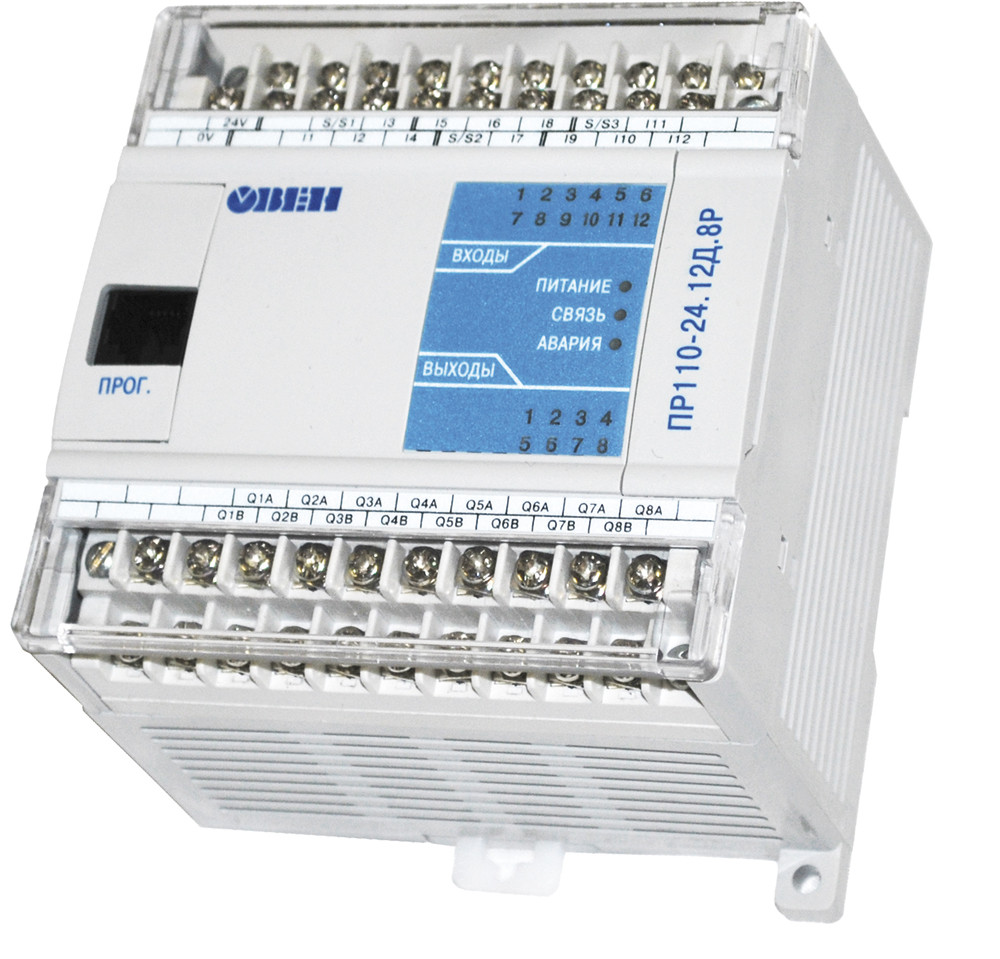

Тип | ПР110 программируемое реле для дискретных локальных систем |
- Цена: от 403,21 руб.
