Назначение
Предназначен для проведения экспериментов в процессе наладочных работ c применением терморегуляторов. ЭП10 выступает в качестве объекта управления и представляет собой миниатюрную печь.
Основные функции
- Встроенный нагреватель мощностью 10 Вт
- Встроенный измеритель температуры (термосопротивление ТСМ 50М)
- Управление включением нагрева от выходного элемента терморегулятора (э/м реле или симисторной оптопары)
- Светодиодная индикация при включении нагрева
- Удобный корпус с прозрачной крышкой для настенного крепления или размещения на столе
Технические характеристики
Напряжение питания | 220 В (±10 В) переменного тока |
Потребляемая мощность | не более 10 Вт |
Тип встроенного измерителя температуры | ТСМ 50М |
Максимальная допустимая рабочая температура | 125 °С |
Тип корпуса | Н1 |
Габаритные размеры | 145×105×65 мм |
Степень защиты корпуса | IP20 |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при +25 °С) | не более 80 % |
Функциональная схема
Эмулятор печи ЭП10 можно использовать как в учебных целях, так и для проведения экспериментов
- При организации лабораторных работ в учебных заведениях
- В составе стендов и демонстрационных макетов
- Для проверки корректности работы системы управления без подключения к реальному объекту и т. д.

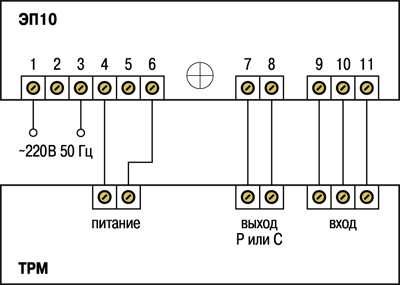

Схема подключения
Схема подключения ЭП10 к терморегулятор
Комплектность
- Эмулятор печи ЭП10
- Руководство по эксплуатации
- Гарантийный талон
Характеристики
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | ЭП10 эмулятор печи |
Информация для заказа
- Цена: Цену уточняйте
