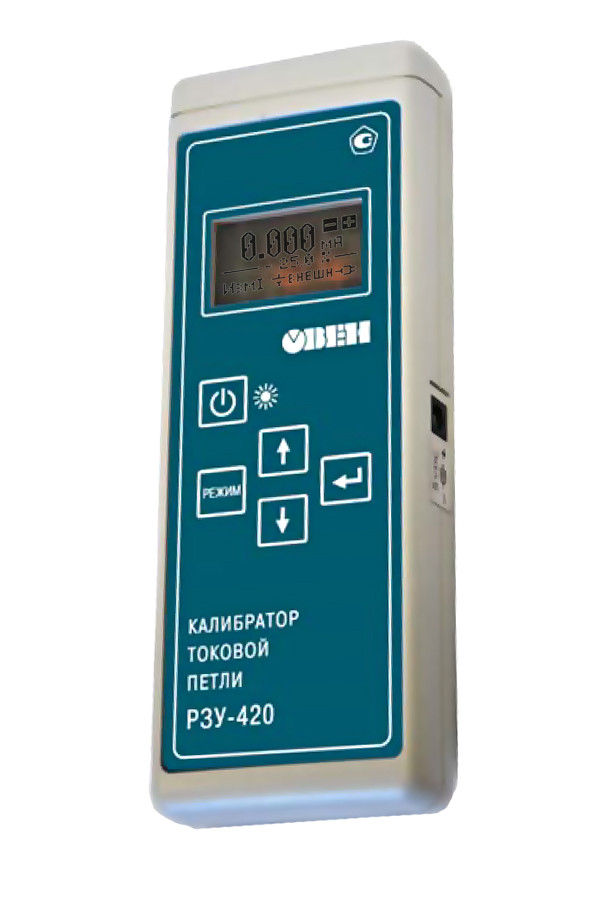

РЗУ-420 переносной задатчик сигнала 4…20 мА

Назначение

Калибратор токовой петли РЗУ-420 предназначен для задания унифицированных сигналов тока 4...20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения. Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.

Исполнение прибора – переносное, с автономным питанием от батарей. Возможно также питание прибора от сети 220 В с применением внешнего сетевого адаптера.

Прибор имеет интуитивно понятный интерфейс и прост в использовании. Широкая функциональность РЗУ-420, эргономичность и невысокая стоимость делают его незаменимым для наладчика АСУ ТП при проведении пуско-наладочных работ. Использование РЗУ-420 позволяет существенно сократить время пуско-наладки.

Калибратор токовой петли РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

Возможности РЗУ-420

• Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4...20 мА с точностью до десятой доли процента.
• Диапазон задания тока: 0...25 мА (по шкале с линейной зависимостью).
• РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
• Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
• Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4...20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
• Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
• Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
• Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
• Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
• Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
• Имеется сертификат средства измерения.

Технические характеристики

Допустимый диапазон температур окружающей среды:

• Рабочий: 0...+50 °С
• Хранения: -40...+85 °С
• Уровень пылевлагозащиты изделия - IP20

Элементы управления

Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420

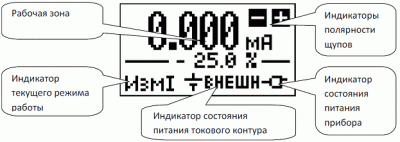

Экран калибратора токовой петли РЗУ-420

На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:

• индикатор текущего режима работы;
• индикатор состояния питания токового контура;
• индикатор состояния питания прибора;
• индикаторы полярности щупов.

Индикатор текущего режима работы показывает один из режимов:

"" – режим измерения тока;

"" – режим измерения напряжения;

"" – режим генерации тока со ступенчатым изменением задания;

"" – режим генерации тока с плавным изменением задания;

"" – режим генерации тока с функциональным изменением.

Задания калибратора токовой петли РЗУ-420

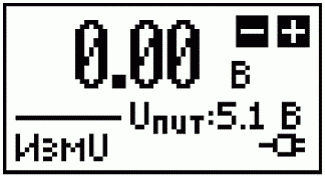

Экран прибора в режиме измерения напряжения

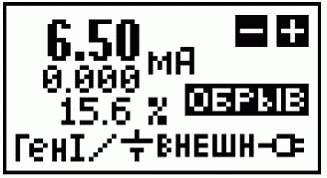

Экран прибора в режиме генерации тока с плавным изменением задания

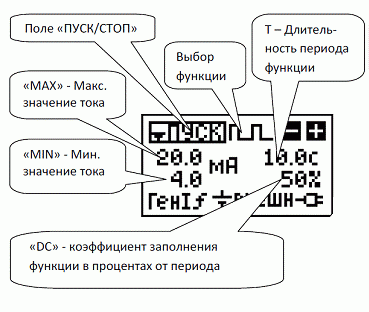

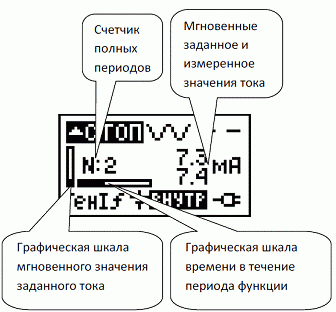

Экран прибора в режиме генерации тока с функциональным изменением задания

Настройка параметров РЗУ-420

Рабочий режим калибратора токовой петли РЗУ-420





В рабочей области экрана отображаются:

• заданное значение тока в мА;
• реальное измеренное значение тока в контуре в мА;
• проценты заданного значения тока от стандартной шкалы 4...20 мА (4,0 мА – 0%, 20,0 мА – 100%);
• индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
• индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.

Комплектность

1. Прибор РЗУ-420
2. Сетевой адаптер питания с выходным напряжением 5 В
3. Комплект приборных проводов со щупами
4. Инструкция по эксплуатации
5. Паспорт
