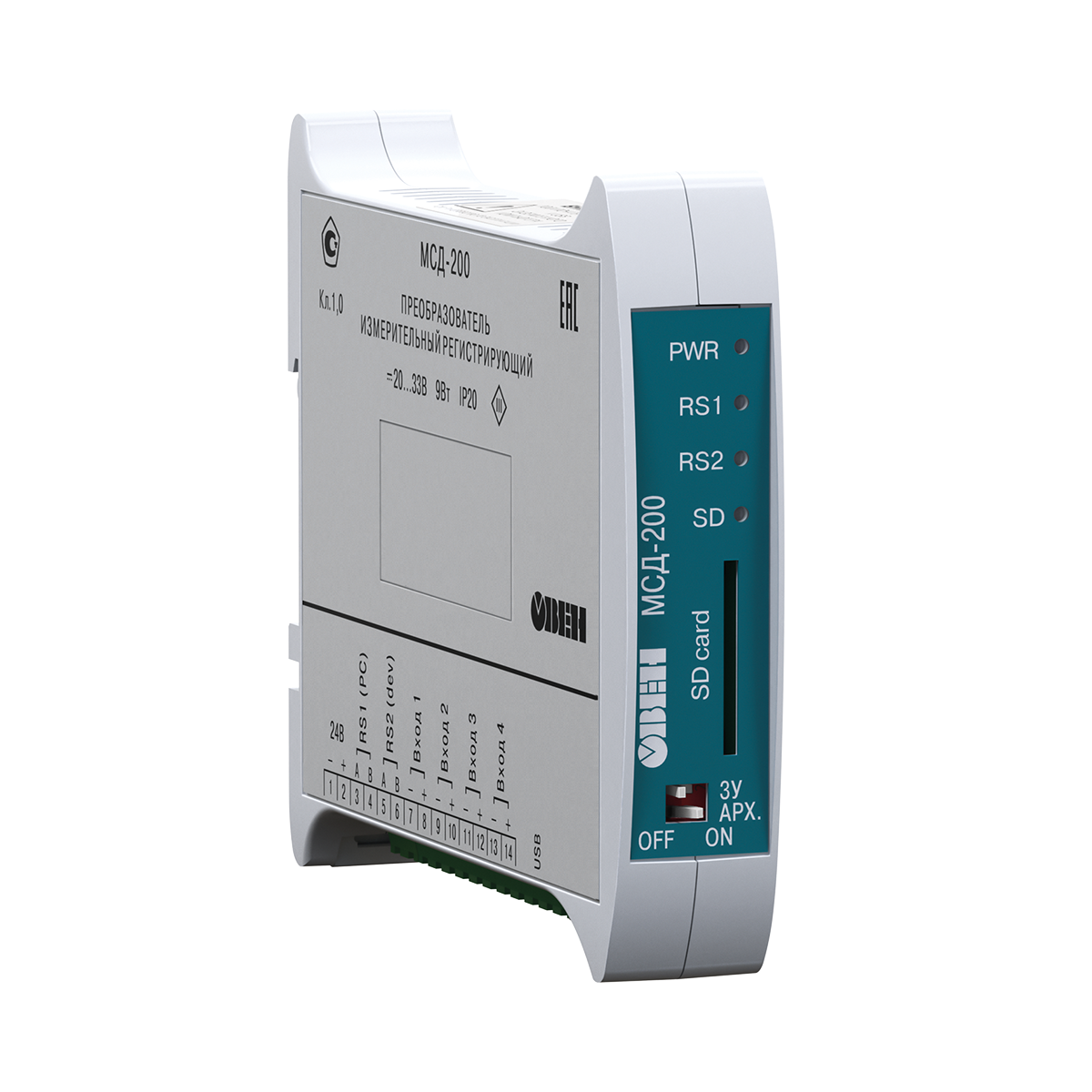

Назначение модуля сбора данных ОВЕН МСД-200

Модуль сбора данных ОВЕН МСД-200 применяется для опроса\прослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.

Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.

Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.

Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД-200

  • Сбор данных от приборов, имеющих интерфейс RS-485;
  • Архивирование данных с 64 точек измерения;
  • Формирование архива на карте памяти SD;
  • Поддержка карт памяти объемом до 32 Гб;
  • Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
  • Возможность конфигурирования и считывания данных из МСД-200 без применения преобразователей интерфейса, через USB порт;
  • Реализация цифровой подписи.
  • Возможность автоматического склеивания архивов за несколько суток;
  • Экспресс анализ архивов (вывод экстремумов);
  • Перезапись содержимого карты памяти при заполнении;
  • 4 аналоговых входа;
  • Возможность передачи архива по GSM каналу.

Программа для построения графиков МСД-200

Программа для построения графиков МСД-200



Технические характеристики


Параметр

Значение

Диапазон напряжения питания постоянного тока, В

от 20 до 33 (номинальное значение 24 В)

Потребляемая мощность, Вт, не более

5

Электрическая прочность изоляции, В

500

Максимальное число опрашиваемых каналов

64

Тип поддерживаемых карт памяти

MMC, SD, SDHC

Объем карты памяти, Гб, не более

32

Файловая система карты памяти

FAT

Тип файлов архива

*.CSV

Масса, кг, не более

0,5

Средний срок службы, лет

8

Температура окружающего воздуха, °C

-10...55

Габаритные размеры, мм

(22,5×106×120) +1

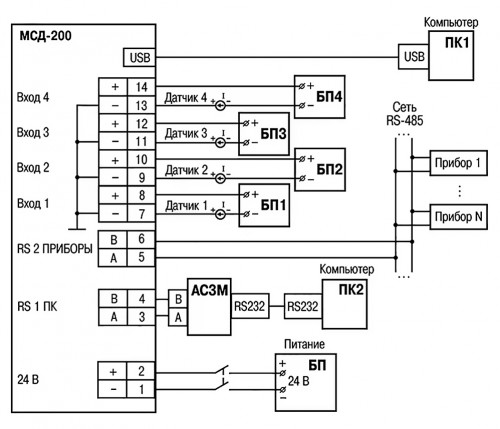

Схема подключения


Схема подключения модуля сбора даныых ОВЕН МСД-200Внимание! Подключение напряжения питания к модулю рекомендуется осуществлять через индивидуальный выключатель.





Обновление ПО


Показать содержимое

Информация по добавлению новых функций модуля сбора данных МСД-200

Общая информация:

Обновление прошивки прибора МСД-200 производится при помощи любого персонального компьютера через порт USB.

Порядок обновления прошивки:

    1. Убедитесь в наличии установленного драйвера USB порта МСД-200.
      Для этого подключите МСД-200 к USB-порту ПК при помощи стандартного USB-кабеля типа А-В. В диспетчере устройств должен появится виртуальный СОМ-порт с присвоенным ему номером (если вы уже подключали прибор к этому ПК и работали с программой конфигуратор, то драйвер уже установлен в системе).
    2. Запустите программу прошивки, нажмите кнопку "далее", в появившемся окне повторно "далее".
    3. Установите пераметры связи с прибором МСД-200. Если вы не знаете сетевые настройки прибора МСД-200, то переключите микропереключатель в положение "ЗУ" на лицевой панели прибора. При этом будет выставлена скорость "9600", базовый адрес "16". Укажите номер СОМ-порта, присвоенный системой прибору МСД-200 (см. диспетчер устройств).
    4. Нажмите "далее". Программа должна установить связь с прибором МСД-200. В появившемся окне будет высвечена текущая и вновь устанавливаемая версии прошивок.
    5. Нажмите "далее" и дождитесь окончания процесса смены прошивки прибора (дождитесь появления сообщения о завершении операции).
    6. После завершения перепрошивки отключите питание от прибора, подождите 3-5 мин. (встроенный элемент питания "ионистор" разрядится).
    7. Включите прибор и установите связь с программой "Конфигуратор". В верхней части окна программы будет указана текущая версия прошивки прибора.

Описание изменений

Скачать обновленную версию прошивки

Скачать обновленную версию конфигуратора

Текущая прошивка

  1. Добавлен параметр, позволяющий менять название колонки «Время».
  2. Добавлена возможность задания периода синхронизации файлов менее 1 часа.
  3. Переименованы названия типов данных в конфигураторе.
  4. Добавлена цифровая подпись драйвера.
  5. Обновлен инсталлятор, изменены иконки конфигуратора.

Скачать

Скачать

Архив прошивок

  1. Исправлена ошибка при использовании функции "Архивирование по расписанию".
  2. Для конфигуратора. Актуализирована версия ПО.

Скачать

Скачать

  1. Исправлена ошибка работы алгоритма записи чисел при использовании порога архивирования для чисел типа int.
  2. Для конфигуратора. В таймаутах обмена учтены задержки длительных операций встроенного ПО.

Скачать

Скачать

  1. Исправлена ошибка времени архивирования. Период записи данных в архив соответствует периоду архивации, заданному в конфигураторе.
  2. Добавлен новый режим Slave_ext для работы с ПЛК через конфигурацию. Данные набираются за период архивации и пишутся в одну строку.
  3. Исправлен режим Slave. Данные теперь пишутся в архив 1 раз, а не 3.
  4. Поправлена работа с SD-картами. Теперь МСД работает с любым типом SD-карт.
  5. Разделитель десятичных разрядов приведен к единому типу. Для всех типов данных в качестве разделителя целой и дробной части использована запятая.
  6. Устранение ошибки ПО, приводящей к самопроизвольной установке галочки «Запрет регистрации ошибок», при автоматическом переключении из режима Spy в режим Master; сбросу галочки «Автоматическое переключение Master/Spy»
  7. В инсталлятор конфигуратора добавлена установка драйвера МСД-200. Для WinXP,7,8.0,8.1 x64/x86.

Скачать

Скачать

  1. Архивирование по часам (архивирование работает не полные сутки, а в указанные пользователем промежутки времени )
  2. Функция синхронизации содержимого карты памяти с указанной пользователем папкой на ПК.
  3. Функция управления конфигуратором из командной строки windows.
  4. Функция "запрет" регистрации в архиве указанного количества ошибок.
  5. Сохранение результатов операций экспресс-анализа в файл.

Скачать

Скачать









Комплектность


  1. Прибор МСД-200
  2. Компакт–диск с ПО и документацией
  3. Паспорт и гарантийный талон
  4. Карта памяти SD16Gb
  5. Краткое руководство
  6. Руководство по эксплуатации
  7. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
