КМС-Ф1 цифровой мультиметр с аварийной сигнализацией и RS-485

КМС-Ф1 цифровой мультиметр с аварийной сигнализацией и RS-485

164,64 руб.

  • В наличии
КМС-Ф1 цифровой мультиметр с аварийной сигнализацией и RS-485
КМС-Ф1 цифровой мультиметр с аварийной сигнализацией и RS-485В наличии
164,64 руб.
8 (017) 346-41-27
8 (017) 346-41-27
  • График работы
  • Адрес и контакты

Назначение контроллера-монитора сети.

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.

Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.

Основные функции прибора.

  • вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
  • отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
  • конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
  • передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
  • взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
  • возможность ручного управления ВУ;
  • индикация аварийной ситуации
  • вход прибора имеет канал измерения напряжения и канал измерения тока.

Скачать брошюру

Контроллер-монитор сети КМС-Ф1 PDF (0.9 Мб)



Технические характеристики


Наименование

Значение

Напряжение питания

от 90 до 264 В переменного тока

(номинальное значение 220)

частотой от 47 до 63 Гц

(номинальные значения 50 и 60 Гц)

Потребляемая мощность, ВА, не более

10

Время измерения параметров, с, не более

1

Количество каналов измерения

2

Сопротивление канала измерения напряжения,
не менее

500 кОм

Сопротивление канала измерения тока, не более

0,02 Ом

Интерфейс связи с мастером сети

RS-485

Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более

32

Максимальная скорость обмена по RS-485, бит/с

115200

Протоколы связи, используемые для передачи информации

ModBus-RTU; ModBus-ASCII;

OWEN

Дополнительное оборудование

Часы реального времени (погрешность хода – не более 5 с/сутки),

Встроенный источник выдачи звукового сигнала

Время установления рабочего режима прибора, мин, не более

5

Габаритные размеры прибора, мм

96,0×48,0×100,0

Масса прибора, кг, не более

0,25

Степень защиты корпуса

IP54 со стороны передней панели,

IP00 со стороны клеммной колодки

Средний срок службы, лет

10

Средняя наработка на отказ, часов

50000

Характеристики ВУ

Наименование ВУ (обозначение типа)

Значение

Максимальный ток нагрузки

5 А

Максимальное напряжение нагрузки
переменного тока, не менее

250 В 50 Гц и cos j >0,4

Максимальное напряжение нагрузки постоянного тока, не менее

30 В

Максимальный ток нагрузки, не менее

400 мА

Максимальное напряжение, не менее

60 В постоянного тока

Оптопара симисторная

(С)

В режиме управления внешним симистором:

ток, при длительности импульса не более 2 мс и частоте (50 ±1) Гц, не менее 400 мА

действующее напряжение, не менее 250 В, 50 Гц

В режиме коммутации нагрузки:

ток нагрузки, не менее 40 мА

действующее напряжение, не менее 250 В, 50 Гц

Выход для управления внешним твердотельным реле

(Т)

Выходное напряжение холостого хода (6 ±0,5) В постоянного тока

Выходное напряжение на нагрузке 250 Ом, не менее

(3,3...4,9) В

постоянного тока

Ток короткого замыкания

Выходной сигнал постоянного тока

от 4 до 20 мА

Сопротивление нагрузки

от 0 до 1300 Ом

Номинальное сопротивление нагрузки

700 Ом

Напряжение питания ЦАП

от 10 до 36 В

Номинальное напряжение питания ЦАП

(24,0 +3,0)В

Выходной сигнал постоянного напряжения

от 0 до 10 В

Сопротивление нагрузки, не менее

5 кОм

Напряжение питания ЦАП

от 15 до 36 В

Номинальное напряжение питания ЦАП

(24,0 ±3,0) В

Характеристики измеряемых и вычисляемых параметров

Параметр

Диапазон

Основная погрешность измерений, %

Прямое подключение

Подключение с использованием трансформаторов

Переменное напряжение, В

от 40 до 400

от 40× до 4×106

±0,5

Переменный ток, А

от 0,02 до 5

от 2×10-2 до 5×105

±0,5

Активная мощность, Вт

от 20 до 2000

от 20 до 2×107

±1,0

Реактивная мощность, вар

от 20 до 2000

от 20 до 2×107

±1,0

Полная мощность, ВА

от 20 до 2000

от 20 до 2×107

±1,0

Частота, Гц

от 45,00 до 65,00

от 45,00 до 65,00

±0,5

Коэффициент мощности (cos φ)

от 0 до 1,000

от 0 до 1,000

±2,0 *

Активная энергия, кВт/ч

от 0 до 4 ×106

от 0 до 4 ×1012

±0,5

Реактивная энергия, кВАр/ч

от 0 до 4 ×106

от 0 до 4 ×1012

±0,5

Полная энергия, кВА/ч

от 0 до 4 ×106

±0,5

* – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт(Вар, ВА) значение основной погрешности измерения не более 5%.

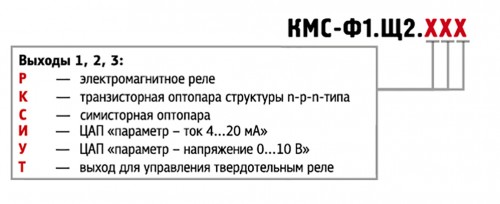

Модификации


Модификации КМС-Ф1



Габаритные размеры


Габаритные размеры КМС-Ф1
Установочные размеры КМС-Ф1


Схема подключения

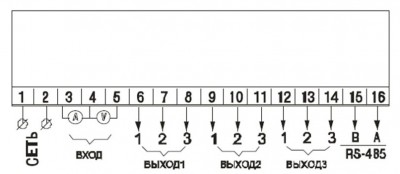

Схема расположения контактов на приборе КМС-Ф1

Схема расположения контактов на приборе

Подключение прибора к однофазной сети
Подключение прибора к однофазной сети через согласующий трансформатор тока
Подключение прибора к однофазной сети через согласующий трансформатор напряжения
Подключение прибора к однофазной сети через согласующие трансформаторы тока и напряжения

Схемы подключения различных исполнений ВУ1

Схемы подключения ВУ1 типа Р
КМС-Ф1 сема подключения ВУ1 типа К
КМС-Ф1 сема подключения ВУ1 типа С
КМС-Ф1 сема подключения ВУ1 типа И
КМС-Ф1 сема подключения ВУ1 типа У
КМС-Ф1 сема подключения ВУ1 типа Т







Комплектность


  1. Прибор КМС-Ф1
  2. Комплект крепежных элементов
  3. Паспорт и гарантийный талон
  4. Руководство по эксплуатации
  5. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.











Информация для заказа
  • Цена: 164,64 руб.
